Підключення роз’ємів передньої панелі комп’ютера що і куди підключати
Інструкція знадобиться, якщо вам потрібно зібрати новий комп'ютер. Або ж якщо ви розібрали старий, провели діагностику і очищення, і тепер вам потрібно заново підключити всі комплектуючі, дроти і роз'єми.
Зовнішній вигляд передньої панелі

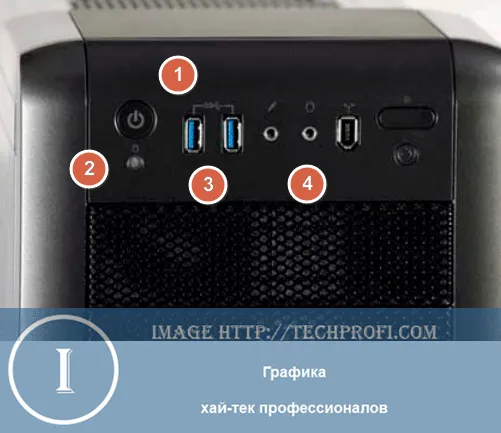

Якщо мова йде про стаціонарному комп'ютері, то зовнішній вигляд приблизно ось такий.

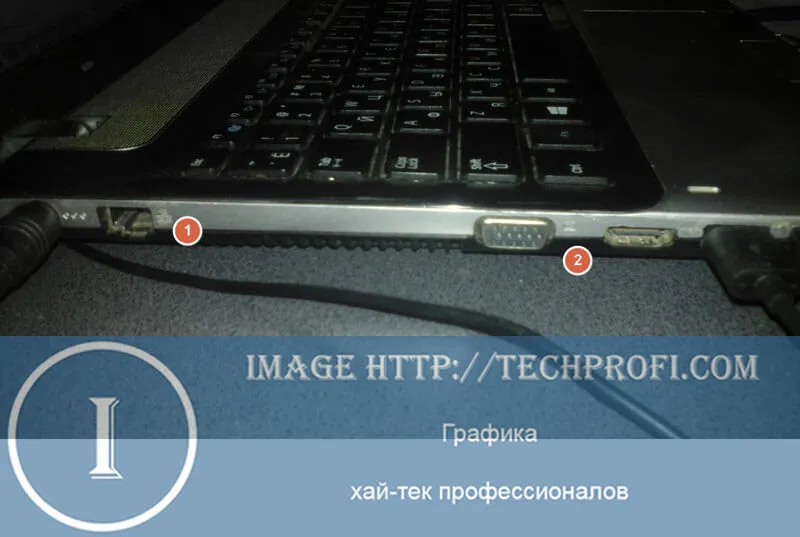

На ноутбуці це виглядає ось так.
Тут трошки інша історія. Кнопка включення знаходиться на лицьовій панелі. Роз'єми для підключення всіх пристроїв і проводів - на бічних панелях. Про них ми ще поговоримо.
Який тут основний момент? На задній частині передньої панелі комп'ютера виходять роз'єми для USB, індикаторів роботи блоку живлення і жорсткого диска, а також роз'єми кнопок включення і перезавантаження. Давайте подивимося, як вони виглядають на стаціонарному системному блоці.
Щоб все працювало, нам потрібно підключити кожен штекер у відповідний роз'єм на материнській платі.
Підключаємо роз'єм передньої панелі

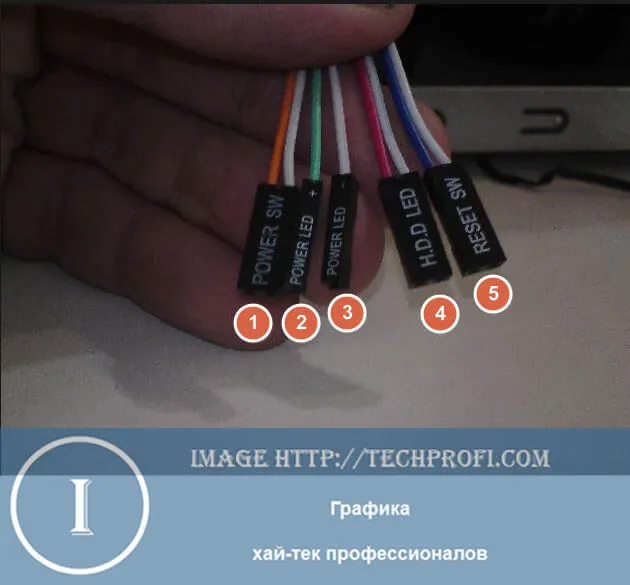

Спочатку давайте розберемося, за що відповідає кожен з штекерів:
- Power SW. штекер кнопки включення комп'ютера.
- Power Led +/-. індикатори харчування
- HDD LED. візуальний індикатор роботи жорсткого диска
- RESET SW. штекер кнопки "Перезавантаження"
- HD Audio. штекер аудіо виходу
- USB. штекер USB концентратора
- MIC. мікрофон

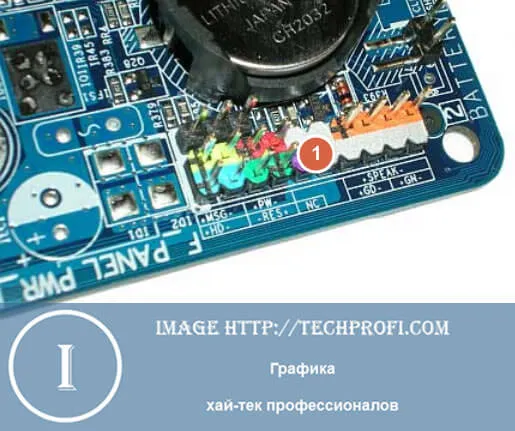

Тепер потрібно на материнській платі знайти блок для підключення цих штекерів. Він називається F-Panel. Ви зможете візуально визначити його за відповідними маркування: LED, HD, PW, RES і тд.
Тепер потрібно підключити кожен штекер у відповідний роз'єм. Використовуйте маркування в якості підказки. Так інтерфейс "HD" буде означати місце для підключення кабелю індикатора жорсткого диска. Сюди приєднуємо HD LED.

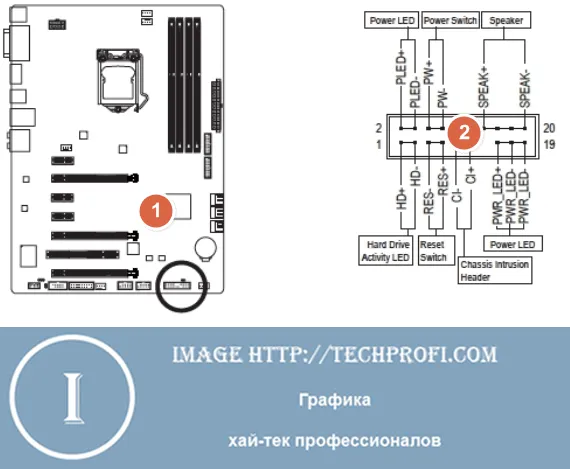

Якщо сумніваєтеся, спробуйте скористатися документацією до вашої материнської плати. Там повинна бути схема підключення кабелів передній панелі.
Коли закінчите, проведіть перевірку - повинні працювати всі кнопки, датчики і інтерфейси.
Підключення пристроїв в роз'єми на передній і бічній панелі ПК
Після того, як ми коректно під'єднали всі кабелі, можна використовувати інтерфейси для підключення пристроїв.
Як можна підключити навушники до комп'ютера? Для цього ми знаходимо аудіо інтерфейс 3.5 дюйма.

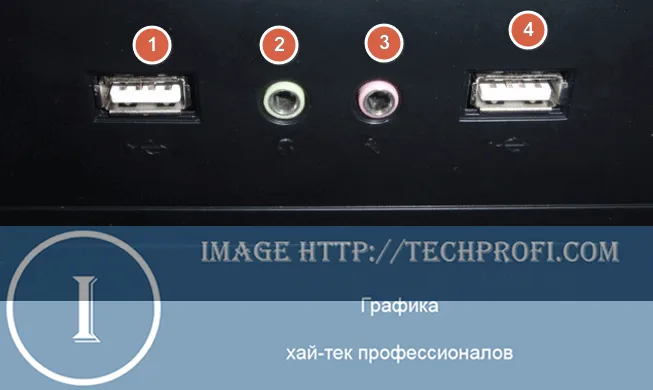

Якщо дивитися зліва на право, то на зображенні ви побачите:
- USB-інтерфейс
- Гніздо для підключення навушників
- Гніздо для підключення мікрофону
- USB-інтерфейс
Відповідно використовуємо гніздо для навушників. У нього ми підключаємо гарнітуру за допомогою 3.5-ой дюймового штекера.
Після цього перевірте звук. Якщо будуть проблеми, скористайтеся керівництвом вихідний аудіопристрій не встановлено.
Наші рекомендації
Від правильності підключення роз'ємів передньої панелі залежить працездатність комп'ютера. Наприклад, якщо ви не підключите штекер кнопки включення, ви не зможете запустити ПК.
Під час роботи завжди відключайте всі кабелі живлення від мережі 220.
висновок
При правильному підході, підключення кабелів передній панелі не повинно викликати особливих проблем. На всіх материнських платах є маркування - ви завжди зможете визначити, який штекер слід під'єднати в певний інтерфейс. В крайньому випадку, в документації все докладно розписано. Якщо ви втратили або викинули її, спробуйте пошукати копію на сайті виробника.
