Підключення матриць різних діагоналей до материнської плати ноутбука

Сьогодні ми проведемо не великий експеримент, в якому дізнаємося, чи може материнська плата ноутбука виводити зображення на матриці різних діагоналей.

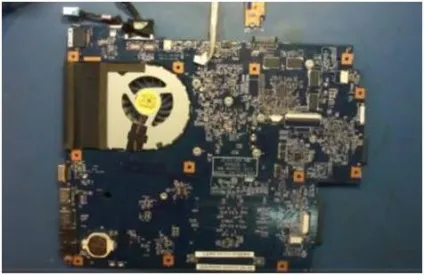

В експерименті братиме участь плати Вестрон JE70-DN.

Рідний матрицею для даної плати є матриця діагоналлю 17,3 дюйма модель N17306-L02 Rev.C3.
Даний ноутбук у нас після удару і після ремонту материнської плати.
Після виведення зображення на матрицю з'ясувалося, що вона має колірні спотворення.
Тобто якщо вивести білий фон, то колір відображається з зеленувато-блакитним відтінком.
Щоб зрозуміти, в чому проблема, чи то проблема в самому графічному чіпі в самому шлейфі або матриці, найпростіше, що можна зробити, це підключити іншу матрицю.
Матриці такої діагоналі під рукою не виявилося, тому ми будемо підключати стандартну матрицю діагоналлю 15,6 дюймів.
Я вже пробував проводити дану операцію і зображення у нас з'явилося.
Як з'ясувалося винуватець у нас сама матриця і справа в тому, що на ній не працює частина червоних пікселів.
Якщо ми виводимо білий фон на матрицю у нас по черзі йдуть смуги зелено червоних пікселів.
Частина червоних пікселів працює, частина не працює.
Тому білий фон виходить з зеленувато блакитним відтінком, це пов'язано з самим шляхом механічного впливу на матрицю, і з цим вже не чого не зробити.
Підключаємо матрицю до ноутбука і бачимо, що напис білого кольору видає зеленуватий відтінок.
Це була матриця 17,3 дюйма.

Тепер підключимо тестову матрицю вона у нас з дефектами, але зображення вона виводить.
Це модель B156XW02V6.
Як бачимо, тут білий колір спотворюється, без будь-яких колірних спотворень.
