Підключення двох блоків живлення до одного комп'ютера без порушення гарантії на блоки живлення.

В даній статті хочу підсумувати накопичений досвід, і коротко описати спосіб підключення до одного комп'ютера двох блоків живлення (далі - БП). Ідея проста - спаяти перехідник, до якого можна підключити обидва БП і материнську плату. При цьому необхідно з'єднати мінусові "земляні" (COM) дроти БП, і PS-ON - для одночасного запуску і виключення двох БП (сподіваюся всім відомо, що для включення БП необхідно, бажано і досить "повісити" на лінії + 5В і + 12В навантаження від 10% номіналу БП, і замкнути дроти PS-ON і COM, дивіться малюнок 1).

Схема роз'єму АТХ

Споживана потужність по лінії + 12В виходить 250-265Вт (21-22А).
Штатний БП має 1 лінію + 12В, по якій видає 18А, або 216Вт. З огляду на те, що по +5 даний блок може видати 40А, а по 3,3 - 30А (але не більше 220Вт в сумі по +3,3 і +5 В) - на обличчя старий стандарт ATX12V 1.3, який вже явно не відповідає вимогам навіть такий вельми середньої системи. Цілком логічно, що в даній ситуації про розгін мова йти не може. Таким чином, можна сказати, що проблема зрозуміла і локалізована.

Система пропрацювала в такому стані кілька місяців, і відносно недавня розбирання БП на ревізію і чистку виявила сліди витекло і засохлого електроліту з верхньої частини двох конденсаторів 3300мФ, 6,3, виробник Jenpo (обведені червоним кольором на фото 2).

(Клікніть по картинці для збільшення)
БП HPC-420-102DF

Я не особливо сильний в електроніці, тому причину "спухання" електролітів можу віднести тільки до того, що БП деякий час працював з перевантаженням. Загалом конденсатори замінені, блок працює нормально. Але зависання системи при старті тривають.

Економічна доцільність очевидна, варто порівняти вартість нового 500-600Вт БП більш-менш пристойного виробника і вартістю нового (або тим більше б / у) 300-400Вт БП. Ось приклад, з огляду на в середньому

40% зростання цін на нову комп'ютерну продукцію за останні 3 місяці:
- новий Chieftec GPS-500AB A 500Вт - 74-86 $;
- б / у Chieftec HPC360-202DF 360Вт - 15-16 $;
- б / у TARGA PT-400CF 400Вт - 9-13 $.

Різниця у вартості 58-77 $. Вважаю, що різниця більш ніж істотна.
Відразу хочу обмовитися - в кожному місті / області / країні можуть бути зовсім інші ціни на нові та б / у комплектуючі.

До остаточного рішення на користь даного способу підключення особисто мене підштовхнув корпус від 3R System, моделі R910, з двома блоками живлення і так званим переходником Dual PSU Connector (фото 3).

Перехідник Dual PSU Connector

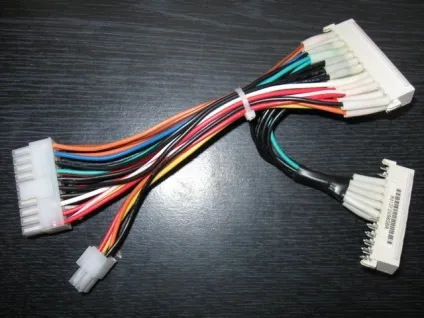

Ось якраз доопрацьовану копію Dual PSU Connector я і зібрав (фото 4).

Саморобний перехідник Dual PSU Connector

Як можна помітити, перехідники відрізняються. У моїй версії можливо надмірне, але на мою думку не зайва кількість, з'єднань COM проводів. Сподіваюся, що надійність перехідника моєї збірки на порядок вище.

Також хочу відзначити позитивні сторони даного способу підключення:
1) Не потрібно розкручувати блоки живлення, або ж зрізати ізоляцію з проводів, отже не порушується гарантія на блоки живлення. Користь очевидна.
2) Не потрібно великих фінансових вкладень. У моєму випадку витрати склали 1,5 $, без урахування вартості олова, каніфолі, електрики і витраченого часу.
3) Досягається досить надійний контакт COM провідників двох БП.
4) Економічний ефект

мінуси:
1) У разі проблем з одним з БП - другий не відключається.

Мінус можна було б виправити шляхом використання схеми з трьома реле, але прикинувши наскільки збільшиться кількість точок з'єднання, а отже втрат на переходах олово-мідь / контакти реле / ​​якість пайки - від цього варіанту я відмовився.

І коротко підведемо підсумки. Для реалізації цієї ідеї необхідно мати в наявності наступне:
- один штекер 20 + 4pin з шматком дроту

20см, в моєму випадку - відрізаний від згорілого БП;
- два гнізда 24pin, в моєму випадку - відпаяні з горілих материнських плат;
- паяльник (бажано не більше 40Вт), олово, каніфоль - за смаком;
- один вільний вечір часу.

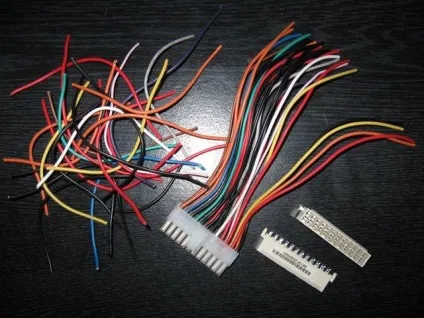

За практичної реалізації: беремо штекер, прикидаємо необхідну довжину і відрізаємо зайві дроти (фото 5).

Складові частини перехідника Dual PSU Connector

Чим коротше будуть дроти у перехідника, тим менше втрати. Я вважаю, що залишати більше 15см не слід, але це особисто моя думка, продиктоване логікою, зручністю використання і здоровим глуздом, не підтверджене практичним досвідом.
Частина залишилися проводів, довжиною близько 5 см, використовуємо для з'єднання COM і PS-ON проводів одного гнізда 24pin з іншим.
Далі все просто - зачищаємо кінці проводів від штекера, лудимо і припаюємо до потрібних крапок на гніздах, і так багато-багато раз Ізолюємо, перевіряємо правильність складання і йдемо підключати.

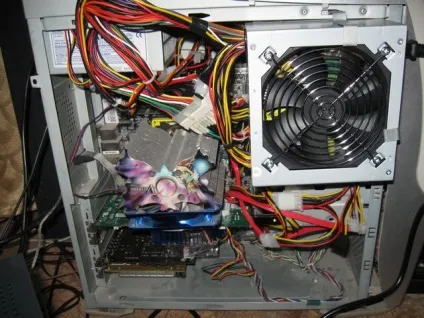

Розміщення другого БП в корпусі, на корпусі, або поруч з корпусом - обмежена тільки довжиною проводів, розмірами корпусу і Вашою фантазією. У мене вийшло ось так (фото 6):

Два БП в складі системи

Не найкращий варіант, але з огляду на розмір корпусу, довжину проводів БП і ATX форм-фактор материнської плати - вибирати не доводилося.
Також я додатково з'єднав корпус другого БП з корпусом комп'ютера через мідну клему від якогось промислового приладу і 2 болтика.

У такому вигляді система у мене працює вже трохи більше місяця. Проблем і нарікань на нестабільність в роботі немає. Зависання при старті системи більше жодного разу не траплялися. Другим БП служить новий TARGA PT-400CF 400Вт.

Ось загалом і все. Всім дякую за увагу. Також мої подяки правовласникам за 3 фрагмента фотографій, використані мною в даній статті.
Залишилося додати, що все що Ви можливо будете робити після прочитання цієї статті - Ви робите на свій страх і ризик, і за можливі негативні наслідки я відповідальності не несу. Інформація надана для ознайомлення.
