Підключення домофона «Метаком» установка блоку, прокладка кабелю, підключення трубки, відключили
Установка домофонів доцільна в приватних, багатоквартирних будинках, в офісах і організаціях. Це пристрій перешкоджає несанкціонованому проникненню сторонніх в приміщення, гарантує безпеку (див. Що може сучасний домофон). Домофон складається з зовнішньої панелі виклику. комутатора, що направляє сигнал конкретному абоненту, трубки, яка розміщується безпосередньо всередині приміщення. Всі елементи з'єднані за допомогою кабелю.
Для коректної роботи пристрою слід дотримуватися порядку підключення компонентів системи і здійснювати з'єднання контактів відповідно до схеми підключення. В іншому випадку система виявиться неробочий.
Порядок монтажу наступний:
- підключення та налаштування зовнішнього блоку;
- прокладка кабелю;
- під'єднання трубок в квартирах абонентів.
Особливості установки зовнішнього блоку
На зовнішньому блоці представлені наступні контакти: К1-К5, L +, L-. Не можна порушувати полярність, потрібно враховувати різницю напруги на конкретних роз'ємах. На контактах К1 / К3 напруга дорівнює 12 вольт, К4 / К5 відповідають напрузі 0 вольт, на виходах L + / L- напруга при роботі досягає 6 вольт, а в момент розігріву - 5 вольт.
Якщо контакти приєднані правильно, то на цифровий панелі загориться індикатор, який горить протягом 20-30 секунд. Цей час потрібний для автоматичної настройки. Після завершення автонастройки система готова до експлуатації.
Щоб уникнути помилок при підключенні, через 20 секунд після підключення до мережі слід на зовнішньому блоці натиснути комбінацію «ключ + dell» і утримувати до появи на екрані мінливих цифр.
На домофонах доступна опція регулювання рівня гучності динаміка. Але заводські регулювання зазвичай задовольняють потреби користувачів, тому цю функцію використовують рідко.
Прокладка кабелю і підключення трубки
У комунікаційної схемою окремо реалізовані ключі «десятків» і «одиниць». Для коректної передачі сигналу комутатор активує два контакти.
Наприклад, в багатоквартирному домофон. який обслуговує до 50 абонентів, реалізовано п'ять ключів «десятків» і десять для «одиниць».
Абонентська трубка, розташована в квартирі під номером 35, плюсом приєднана до контакту №3 на шині «десятків», а мінусом - до №5 на шині «одиниць».
При наборі на зовнішньої клавіатурі комбінації «35» мікроконтролер комутатора включить контакти відповідних ліній під номерами 3 і 5, активуючи конкретний внутрішній блок, розташований в будинку абонента з набраними порядковим номером. Складність в підключенні внутрішньої панелі полягає в правильному визначенні номерів контактів і дотриманні полярності (див. Матеріали для монтажу: кріплення, кабелю і роз'єми).
Якщо контакти «+» і «-» поміняти місцями, то це позначиться на працездатності всього обладнання. Тому слід звертати увагу на колір проводів, відповідних десяткам і одиницям.
Особливості приєднання трубки в многопод'ездних будинках
Наприклад, нумерація квартир починається з 95-ї, а в конструкції передбачені ключі для контакту «+» від 0 до 4 і для «-» - від 1 до 10. Простим рішенням є завдання параметра «зміщення». У наведеному прикладі доцільно встановити зсув на 94 одиниці, тоді квартира №95 підключається плюсом до контакту «0» і мінусом до контакту «1». Набрана комбінація сприймається обладнанням як квартира №1, хоча на зовнішній панелі користувачі набирають комбінацію 95.
Як правило, параметр «зміщення» задається по принципу, наведеному в прикладі, але установник може зробити це на власний розсуд.
У такій ситуації самостійна установка трубки вкрай скрутна, оскільки число зміщення відомо тільки установника. У ряді випадків вкрай складно дізнатися, під яким номером домофон сприймає конкретну квартиру.
Найбільшу складність при підключенні представляє пошук в щитку потрібних контактів. Решта маніпуляції займуть кілька хвилин. При підключенні можна забувати про техніку безпеки: в місці з'єднання проводів обов'язково забезпечення хорошого контакту і ретельна ізоляція.
Щоб безпомилково розрізнити шини потрібно визначити кабель, до якого підключені інші квартири, які розташовані на поверсі і їх нумерація починається з однієї і тієї ж цифри. Це і є шина, до якої підключається «+».
Якщо в разі правильного підключення трубка не працює, то, швидше за все, причина в програмної блокування конкретного номера. Без допомоги установника вирішити цю ситуацію складно, тому доведеться звернутися у фірму, яка обслуговує домофон.
Єдиний вихід - підключити трубку на номер квартири, яка відсутня в під'їзді, такі комбінації контактів на шинах не блокуються.
У цього методу є перевага, адже сторонні, які не знають номера, не вчинять виклик в квартиру. При бажанні в одну квартиру підключаються і дві трубки.
Якщо відключили домофон
- дізнатися, чи працює домофон у сусідів;
- перевірити цілісність контактів, підключених до трубки;
- оглянути видимі ділянки проводів на наявність пошкоджень;
- зв'язатися з компанією, яка обслуговує домофон, з'ясувати чи виконували вони відключення обладнання в конкретній квартирі;
- знайти щиток з комутатором і підключити трубку самостійно.
Якщо домофон не працює і в інших квартирах, то причина в пошкодженні зовнішнього щитка, комутатора, або ведуть до нього проводів.
У даній ситуації рекомендується оглянути систему на предмет механічних пошкоджень, перевірити цілісність контактів на зовнішньої панелі, а також з'єднання між домофоном і комутатором. Якщо цілісність проводів не порушена, то проблема криється в зовнішньому блоці. У цій ситуації звернення до фахівця не уникнути, він проведе кваліфікований ремонт і заміну запчастин.

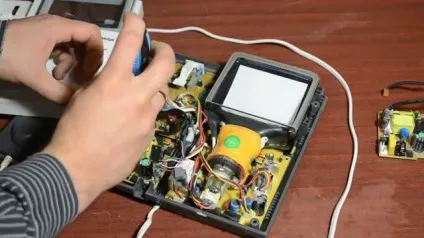

Частою причиною непрацездатності трубки є обрив проводів, підключених до неї. Досить зняти пластикову обшивку абонентського блоку і подивитися, чи немає обриву проводів і наскільки щільно прикручені контакти, чи немає ознак окислення.
Якщо трубка відключалася, то при повторному підключенні могла бути порушена полярність, в цій ситуації пристрій не працюватиме. Дані неполадки усуваються швидко і легко.
Якщо контакти всередині трубки підключені правильно, то доцільно оглянути провід, що веде з квартири до щитка
Кабель часто пошкоджується в місцях перегину, які утворюються при виході з квартири і на вході в щиток. Крім того, він може бути навмисне пошкоджений вандалами.

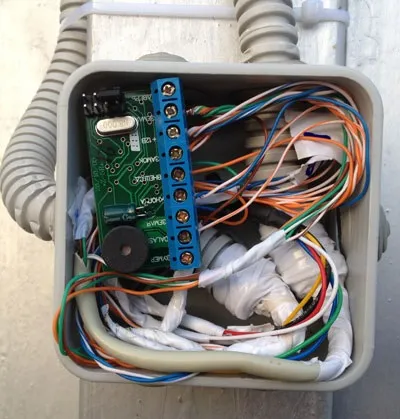

Якщо видимих пошкоджень кабелю немає, то потрібно відшукати і відкрити щиток з комутатором. В першу чергу потрібно провести огляд його вміст на предмет наявності пошкоджень проводів або порушення контактів.
Виявивши в щитку дроти, що йдуть від потрібної квартири, потрібно з'ясувати, підключені вони до багатожильному кабелю. Якщо так, то слід перевірити цілісність проводів за допомогою тестера. У разі, якщо дроти не підключені, це легко зробити самостійно.
Спочатку визначають шину десятків. До неї підключені всі квартири, розташованих на одному поверсі. До цієї шини підключається контакт «+» від потрібної квартири. Друга шина - це одиниці, до неї підключається «-». Підключення до потрібного контакту визначається номером квартири.
Якщо цілісність проводу не порушена, контакти надійно підключені, дотримана полярність, але трубка як і раніше не працює, то справа або в несправності самого пристрою, або в програмної блокування квартири.
Слід з'ясувати у фірми, яка обслуговує домофон, чи проводилося відключення абонента. Якщо встановлена програмна блокування, то доцільно звернутися до осіб, які проводили відключення, або самостійно підключити трубку на номер квартири, якої немає в під'їзді. Такі підключення виявилася блокуються установниками.
Для самостійного підключення трубки не потрібні професійні навички, потрібно проявити увагу і старанність і розбиратися в схемах монтажу електрообладнання. ТАк же можна самотоятельно підключити електрозамок до домофону.
