Схема підключення біметалевих радіаторів опалення істотних відмінностей від інших типів опалювальних приладів не має, тому мова піде про загальні правила монтажу батарей. При цьому ми відзначимо деякі нюанси і особливості, і розповімо, як підключити біметалічний радіатор опалення.

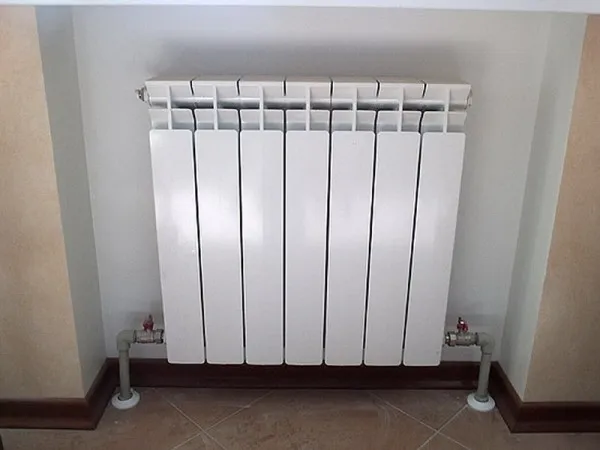

Біметалічний радіатор з нижнім підключенням в інтер'єрі кімнати.
Біметалічні радіатори опалення
Порівняльна характеристика з іншими видами батарей

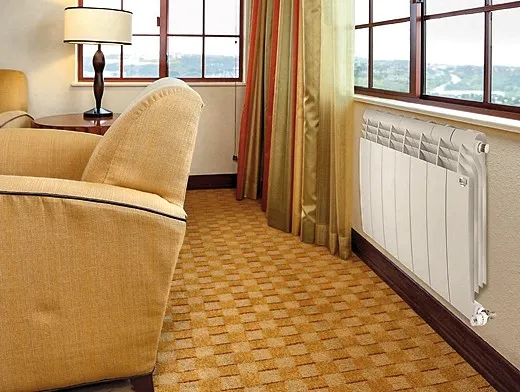

На фото - високий вузький прилад.
Для початку необхідно зрозуміти, які радіатори опалення бувають, і чим вони відрізняються один від одного.
Перелічимо основні види:
- Чавунні батареї - один з найпоширеніших типів, який зустрічається в більшості квартир радянської забудови. Являє собою систему з'єднаних чавунних секцій з досить товстими стінками і великою масою. Відрізняється високою міцністю і довговічністю, однак має невисокий ККД і тепловіддачу, а також можна відзначити велику теплову інерцію;
- Сталеві трубчасті регістри - це система труб досить великого діаметру, або одна труба у вигляді S-образного вигину (приклад - сушка для рушників). Даний тип приладів зазвичай встановлюють у великих приміщеннях - концертних залах, кінотеатрах, спортивних комплексах, супермаркетах. Відрізняються високою потужністю і великим об'ємом теплоносія;
- Сталеві панелі опалення. Являють собою зварені профільовані пластини зі сталі, всередині яких є канали для циркуляції теплоносія. Мають досить низьку стійкість до гідроудару і невисоку міцність, схильні до корозії і не дуже надійні;
- Алюмінієві радіатори - більш сучасний тип батарей, який відрізняється підвищеною тепловіддачею і ККД, невисоким обсягом теплоносія і низькою масою приладу. За рахунок низької теплової інерції добре піддаються автоматичного і ручного терморегулировки. Вимогливі до якості теплоносія і його кислотності, мають середню міцність і термін служби;
- Мідні батареї - являють собою систему трубок з пластинчастим ребрами. Відрізняються найвищою тепловіддачею і ККД, високою міцністю і стійкістю до гідроударів, відсутністю корозії і тривалим терміном служби. Єдиний недолік мідних агрегатів - висока ціна;
- Біметалічні радіатори зовні і по конструкції нагадують алюмінієві прилади з тією різницею, що внутрішні стінки каналів виконані зі сталі або міді. Таким чином вдається підвищити ефективність і тепловіддачу батареї, але зберегти її міцність і довговічність.

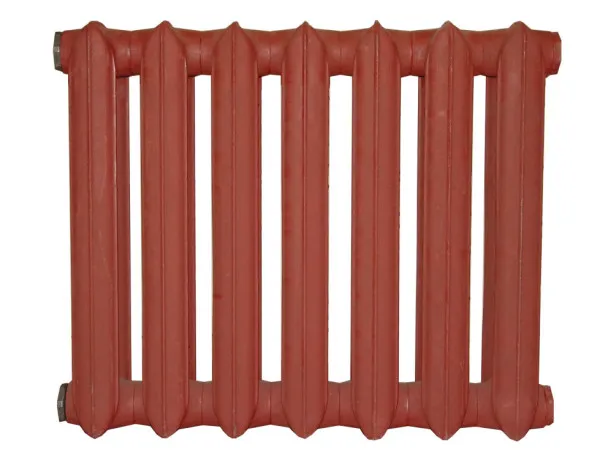

Знайома багатьом чавунна батарея.
Щоб зрозуміти головну відмінну рису біметалічного приладу, слід краще розібратися в його конструкції. Основне завдання будь-якої батареї на рідкому теплоносії - забезпечити максимальну передачу тепла від теплоносія навколишньому середовищу, при цьому мати достатній запас механічної та корозійної міцності для тривалої ефективної роботи.
Ступінь тепловіддачі безпосередньо залежить від теплопровідності металу і товщини стінок. Найбільш теплопровідні матеріали - алюміній і мідь, тому найефективніші прилади зроблені з кольорових металів.

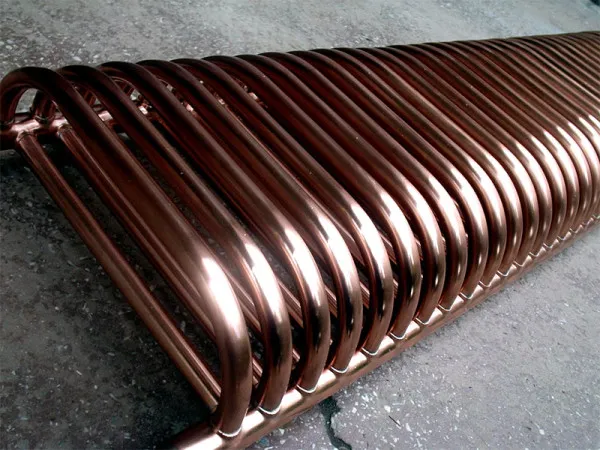

Найбільш ефективні радіатори зроблені з міді.
З іншого боку, найвищу міцність демонструє сталь і чорні метали. Але вони схильні до корозії і мають низьку теплопровідність. При цьому сталь набагато дешевше міді і алюмінію, що також є перевагою.
Конструкція біметалічного радіатора відрізняється тим, що внутрішні стінки каналів виконані з міцної антикорозійного стали або чистої міді, а зовнішні стінки і ребра виконані з легкого і теплопровідного алюмінію. Це рішення дозволило поєднати переваги стали і кольорових металів в одному приладі.

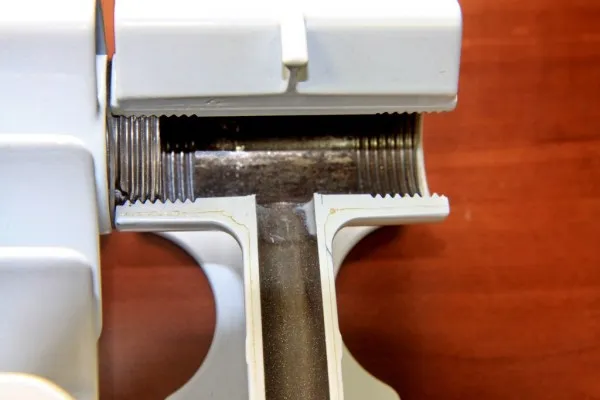

Внутрішня поверхня каналів і колектора виконана зі сталі.
Важливо!
Біметалічні радіатори поєднали в собі переваги виробів з чорних і кольорових металів, ставши найбільш прогресивним і сучасним видом опалювальних приладів.
Переваги і недоліки
Конвектор відмінно вписується в сучасний інтер'єр.
Розглянемо позитивні і негативні сторони використання агрегатів з комбінованими металами в складі. Почнемо з переваг:
