Підключення алюмінієвих радіаторів опалення, збірка, монтаж, установка

Алюмінієві радіатори міцно входять в наш побут і активно витісняють старі чавунні батареї. Вони є найефективнішими компонентами в системі опалення. Апарати отримали широке застосування при установці нових приладів і заміні старих. Як же правильно здійснити збірку і монтаж алюмінієвих радіаторів?

конструкція приладів

Алюмінієві панелі опалення складаються з секцій, які виготовляються зі сплавів металу з домішками кремнієвих добавок. Такий склад робить прилад набагато міцніше до механічних пошкоджень і впливу гарячих температур. Металевий сплав не схильний до корозійних руйнувань. Часто для посилення захисту внутрішньої поверхні від впливу опалювальної рідини використовується найтонше полімерне покриття приблизно в 50 мкм.

Радіаторні панелі випускаються зазвичай в стандартному білому кольорі. При бажанні їх можна перефарбувати емаллю, що витримує вплив високих температур. Часто на прилади наносять оригінальне фотозображення.

Також більшість виробників при особистому замовленні випускають обладнання будь-якого кольору і дизайну. Для того щоб замаскувати їх, можна використовувати спеціальні декоративні грати.

Переваги алюмінієвих приладів опалення

Зростаюча популярність приладів обумовлена ​​низкою переваг їх використання в пристрої системи опалення:

• компактні, займають мало місця;
• висока тепловіддача;
• легка вага (не утруднює транспортування, установку і підключення приладів);
• швидке нагрівання теплоносієм обладнання;
• конвекційний спосіб обігріву перешкоджає накопиченню пилових відкладень між секціями;
• вигідне співвідношення ціни і якості;
• привабливий зовнішній вигляд;
• можливість підібрати на замовлення радіатор будь-якого дизайну;
• секції покриваються порошковим напиленням, яке запобігає появі корозії.

недоліки

Дані прилади, незважаючи на всі їхні позитивні експлуатаційні якості, мають свої недоліки. Неякісний теплоносій і гідроудари, що виникають в результаті підвищення тиску в системі опалення, можуть привести до поломки і прориву радіатора. Також низька якість рідини викликає корозію металу.

Часто обладнання з'єднують з трубами з металів, які є антагоністами алюмінію, - мідь і сталь. Їх взаємодія провокує утворення іржі. Щоб цього уникнути, фахівці рекомендують при установці в приміщенні алюмінієвих радіаторів використовувати прохідні пробки з хромованих і нікельованих металів.

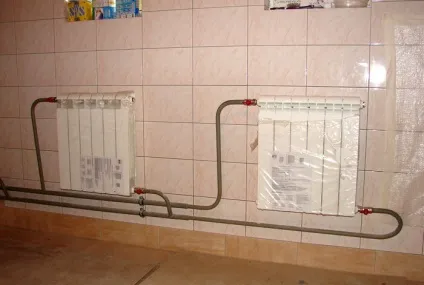

схеми установки

Алюмінієві радіатори підходять як для двотрубної, так і для однотрубної розводки. У першому випадку підключення труби, що подає і відводить відбувається паралельно, вони не залежні один від одного і з'єднуються через кінцевий прилад системи опалення.

При однотрубної розводці теплоносій проходить по одній трубі послідовно через всі радіатори, поступово остигаючи.

Існує кілька схем підключення алюмінієвих приладів:

Всі схеми розрізняються між собою не тільки способом установки, але і якістю тепловіддачі.

діагональне

Найефективнішим і поширеним методом установки є діагональне підключення (втрата тепла становить не більше 2%). Спосіб добре підходить для радіаторів з великим числом секцій.
Подаючий трубопровід з'єднують з одним з верхніх патрубків. Відводить труба приєднується до нижнього з протилежного боку.

Даний спосіб обв'язки застосовують в основному для двотрубних систем опалення, тому що при однотрубної системі теплоносій помітно втрачає тепло в міру проходження через кожен радіатор.

Недолік такого підключення криється в естетичної непривабливості, так як труби проходять по верхньому краю опалювальних приладів.

Бокове (одностороннє)

Схема схожа з діагональним підключенням: подає гарячу воду труба - зверху, що відводить - знизу, але установка проводиться до патрубків, розташованим на одній стороні. Важливо не переплутати труби і не поміняти їх місцями.

Даний метод найчастіше застосовується в багатоповерхових будинках з невеликими радіаторами. Він не годиться для приладів з числом секцій більше 15, так як при більшому їх кількості далека (протилежна місця підключення) сторона агрегату прогрівається погано.

Таке підключення виробляють до патрубків, розташованим в нижній частині нагрівального приладу. Ця схема монтажу дозволяє заховати труби опалювальної системи під підлогу, що вигідно з точки зору дизайну.

Але тепловіддача при такій установці значно нижче (приблизно на 15% менше номінального значення потужності радіатора).

Загальні вимоги до підключення

Перед монтажем пристрою його необхідно правильно зібрати. Докладні інструкції зазвичай додаються постачальником до самого обладнання.

збірка радіатора

Порядок дій по збірці приладу наступний:

• вкрутити заглушки і пробки в радіаторі;
• приєднати запірну арматуру;
• прикріпити регулятори температури;
• оглянути ніпелі на надійність;
• приєднати повітряні клапани головками вгору.

установка приладу

Монтаж алюмінієвих радіаторів можна виконати самостійно. Для правильної установки необхідно чітко дотримуватися всіх вимог і правил. Перед початком робіт слід провести розрахунки. Прилад повинен розташовуватися на відстані від підвіконня не менше 10 см, від підлоги не менше 12 см і від стіни не менше 3 см. Потім необхідно прикріпити кронштейни за допомогою дюбелів. Отвори замазуються цементною сумішшю. Радіатор кріпиться до стіни.

Після установки алюмінієвого приладу на кронштейни можна приступати до підключення. Для цього знадобиться трубний ключ. Перед цим переконайтеся, що система опалення відключена. Затягніть секції на ФУМ-стрічку. Далі до труб кріпиться радіатор за допомогою сгонов.

Після всіх проведених робіт по підключенню проводиться опресовування пристрою. Кожен елемент має бути наповнений теплоносієм поступово, для того щоб уникнути удару тиском всередині радіатора. Пакувальна плівка знімається після завершення підключення. Вона захищає прилад від механічних пошкоджень.

Алюмінієві радіатори слід перевіряти двічі на рік. Рекомендується також періодично спускати повністю воду на два тижні.
