Наочні схеми групових розподільних щитів квартири
Наочні схеми групових розподільних щитів приватного будинку і квартир

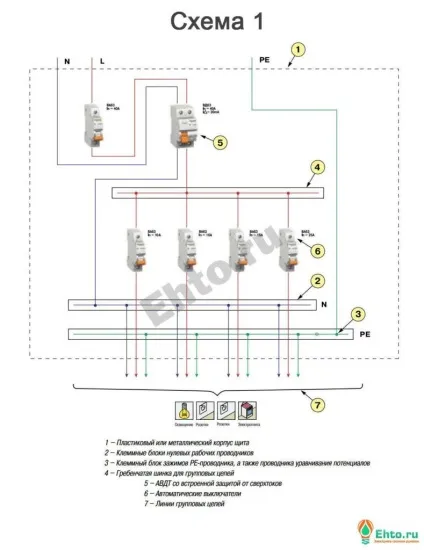

Приклад 1. Квартирне груповий електричний щит
На вводі в квартиру встановлюємо диференціальне захисний пристрій АВДТ. У ньому немає захисту від короткого замикання (надструмів). Маркування даного вимикача ВД / 63 з струмом відсічення 30 mA;
Послідовно з ним ставимо автомат для захисту від надструмів ВА / 63 або диференційний автоматичний вимикач «два в одному» АД63;
У щиті заплановано кілька групових кіл споживання. Це групи:
- Група освітлення;
- Група розеток;
- Групи захищені двома автоматами ВА / 63 на номінальний струм 16 Ампер.
- Група електричної плити захищається автомат ВА / 63 з номіналом 25 Ампер.
Як варіант, в щиті може бути передбачена окрема група для пральної машини. або іншого потужного приладу, наприклад, кондиціонера. При такій схемі в щит ставиться ще один автоматичний вимикач на 16 Ампер.
Статті по темі: Маркування проводів в щиті: як підписувати дроти та кабелі

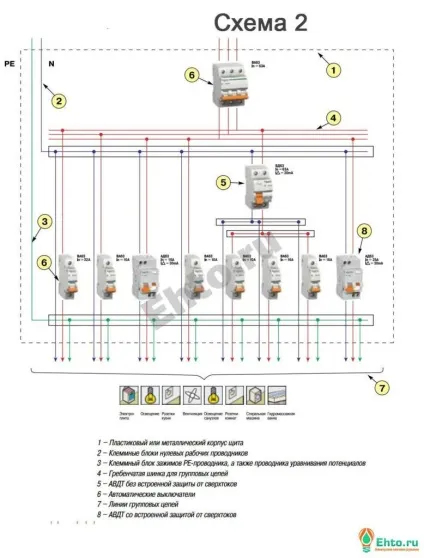

Приклад 2. Схема розподільного щита приватного будинку
Дивимося другу схему. Вона трохи складніше і підійде для приватного будинку.
На введенні електроживлення в будинок ставимо АВДТ без захисту від короткого замикання (надструмів) марки ВД / 63. Струм витоку диференціального автомата 300 mA. Це стандартний номінал для загального диференціального пристрою всього будинку. Чи не ставимо ВД на 100 mA, щоб уникнути помилкових спрацьовувань.
- Групи освітлення захищають три перших автомата;
- Групи трьох автоматів ВА / 63 і диференціальне захисний пристрій ВД / 63 ставимо для захисту розеточной групи;
- Трифазний автомат ВА / 63 і диференційний автомат ВД / 63 захищають електроплиту або сауна.
Ланцюг з одного ВД / 63 (без вбудованого захисту від короткого замикання) і 2-х автоматів ВА / 63 захищають ланцюг сараю або іншої будівлі на ділянці.
Статті по темі: Як підключити насосну станцію приватного будинку до електромережі

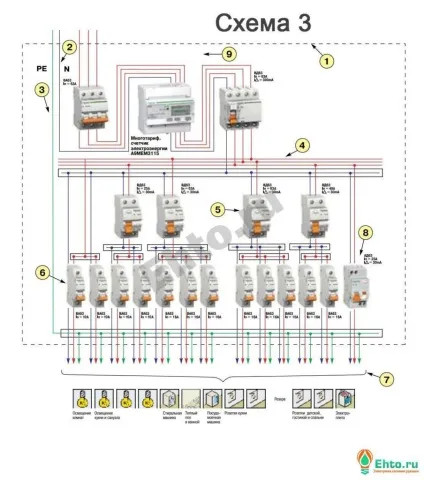

Приклад 3. Квартирне щиток багатоквартирного будинку
- Пристрій диференційного захисту АД63 в цій схемі використовується для захисту кухонних розеток. На кухні планується використовувати багато побутових приладів.
- У квартирі передбачено встановлення ванни з гідромасажем. Для неї виділяється окрема група, яка захищається диференційний автомат ВД / 63.
- Такі ж автомати встановлені для захисту кімнатних розеток, пральної машини і світла у ванній і туалеті.
Статті по темі: Види електричних щитків

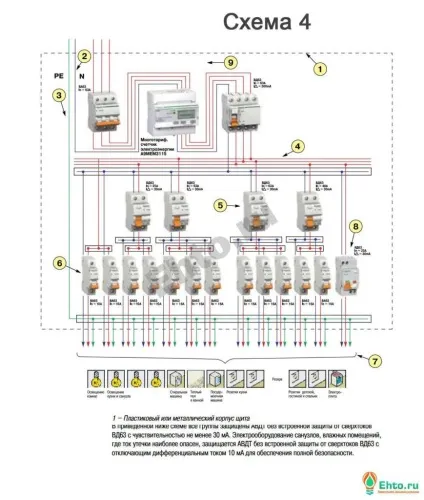

Приклад 4. Груповий розподільний щит індивідуального будинку
- Відмінність схеми 4 від схеми 2 у виділенні для всіх споживачів окремих груп. Така схема розподілу характерна для європейської електропроводки.
- На всі основні групи встановлені АВДТ з струмом витоку 30 mA. Виняток зробили для групових кіл освітлення кімнат. Чи не встановлено дифф. автомат і на кондиціонер.

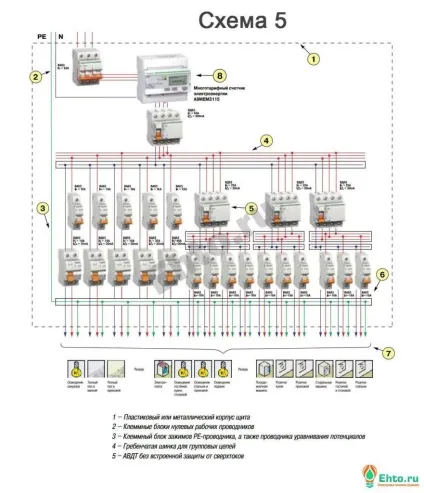

Приклад 5. Схема групового розподільного котеджу (великий квартири)
Тут все групові кола захищені пристроєм диференційного захисту без захисту від струмів короткого замикання ВД / 63 з струмом відсічення 30 mA.
Електричні кола санвузла та інших приміщень підвищеної вологості захищені АВДТ без захисту від струмів КЗ марки ВД / 63 з струмами відсічення 10 mA. Малий струм відсічення забезпечить більш надійний захист від струмів витоку.
