Піч Слобожанка як зробити своїми руками
Серед всього ряду опалювальних печей особливе місце займає Слобожанка - пристрій тривалого горіння. Це пристосування характеризується не тільки енергоефективністю, а й відносною дешевизною використовуваного палива, в ролі якого може виступати майже будь-яку рослинну сировину. Забезпечити своє господарство таким приладом зможуть навіть люди, необізнані в будівельному ремеслі. Досить мати при собі заготовку і робочий інвентар.
Перш ніж втілити задум своїми руками, потрібно підготуватися. Необхідний інструментарій складається з наступних предметів:
- молоток;
- дриль або свердлильний верстат;
- зубило;
- електрозварювальний апарат (автоматичний або напівавтоматичний);
- болгарка, для якої стануть у пригоді як відрізні, так і зачисні диски;
- будь-які електроди для зварювання загального призначення.
З матеріалів потрібно мати: кілька частин труби з товстими стінками, листову сталь у вигляді двох фрагментів з товщиною 5 і 10 міліметрів і бочку (в якості альтернативи можна взяти балон для газу або сталевий циліндр).
Детально про печах тривалого горіння
Піч Слобожанка - це поняття, яким позначається ціла група агрегатів тривалого горіння. Всі вони розрізняються за трьома ознаками.
- Місткість топки.
- Присутність в конструкції другорядного елемента розпалювання.
- Спосіб подачі повітря в топку.
Така варіативність не скасовує суті подібних моделей: все вони задіють систему спалювання і здатні отримувати енергію тільки з твердого органічного палива. Методи надходження кисню в топку:
- приварювання труби у вигляді літери «Г» на дно топкового відсіку;
- приєднання каналу прямо по центру дна резервуара (розподіл йде також вгору);
- контакт труби на нижньому бічному ділянці, що забезпечує прекрасне прогрівання стінок бака.
Сам процес горіння може реалізовуватися двома шляхами. Вибір між ними залежить від конструктивних параметрів повітророзподільного каналу, конфігурації вузла доставки і від типу системи подачі повітря в зону розщеплення сировини. Застосовують 2 типу горіння (принципу роботи).
Паливо горить зверху по напрямку до дна камери і нахилене під деяким кутом до димоходу
Також йде зверху до низу, проте полум'я розподіляється до периферії топки
Незалежно від того, який варіант ви візьмете за основу, вам обов'язково будуть потрібні відповідні креслення. Якщо все буде виконано правильно, ваша піч, створена своїми руками, однозначно буде забезпечувати необхідний теплообмін, а, отже, і ефективність роботи.
На відміну від класичних опалювальних агрегатів, печі тривалого горіння перетворять сировину в енергію, починаючи з верхніх, а не з нижніх шарів. Завдяки цьому забезпечуються найбільш оптимальні умови для абсолютного згоряння палива. Нагріте повітря передає тепло корпусу і піднімається вгору, що обумовлює підвищення температури димоходу.
ККД печі при цьому становить до 90%. Змінюючи інтенсивність надходження кисню, можна контролювати нагрів. Виробляється це за допомогою трьох заслінок. Камера оснащена так званої «сорочкою», через яку знизу проходить холодне повітря. Нагріваючись і залишаючи прилад, він наповнює приміщення, тим самим забезпечує постійну циркуляцію повітря.
Порада від майстра!
Кількість нагрітого повітря регулюють за допомогою кришки-відбивача. Це - ще один важіль управління мікрокліматом приміщення.
Пристрій і принцип роботи печі Слобожанка

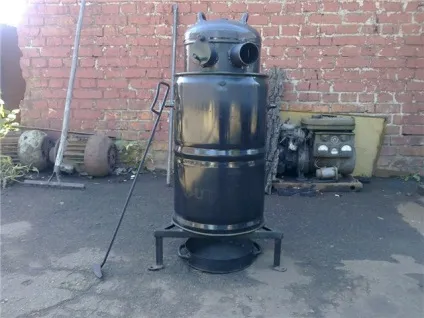

Безпосередньо збірка грубки
Спочатку необхідно сконструювати своїми руками канал подачі і розподілу кисню, для чого береться частина товстостінної труби, довжина якої не повинна бути більше висоти камери згоряння. Знизу приварюється болт. Після з листової сталі вирізається коло діаметром, рівним ширині труби. У ньому проробляється отвір. Потім гайкою його прикручують на приварений раніше болт. Таким чином ми отримали свого роду клапан, переміщаючи який по осі болта, ми можемо змінювати подачу повітря в камеру згоряння, а, отже, і впливати на температуру в приміщенні.
Далі, використовуючи шліфувальний кутовий прилад, в трубі прорізають пази для постачання топки повітрям, ширина яких повинна становити не менше 10 міліметрів. Також слід прикріпити коло зі сталі діаметром, меншим, ніж діаметр камери згоряння. По центру цього диска вирізається отвір для того, щоб просунути трубу. Слід насадити і приварити на неї коло.
Переходимо до баку. На його роль підійде балон, бочка або ж сталевий циліндр. Якщо ви обрали один з перших варіантів, то буде потрібно відсікти верхній фрагмент, а для циліндра - приварити дно. У верхньому ярусі збоку проробляється дірка для димоходу завширшки не менше 10 сантиметрів для виведення продуктів тривалого горіння.
По центру дна вирізається отвір для монтажу створеної нами труби, що подає повітря в систему. Його ширина дорівнює зовнішньому діаметру каналу, який використовуватиметься в якості провідника повітря. Після всього перерахованого необхідно зробити теплорассеівающіх диск. Для цього підійде десятиміліметрового листова сталь. Радіус диска повинен бути трохи менше корпусного радіусу. Для практичності можна закріпити арматурну або дротяну ручку за допомогою зварювального агрегату.
Виготовляємо кожух агрегату тривалого горіння. Для цього робиться короб з листової сталі, діаметр якого повинен на пару десятків міліметрів перевищувати той же параметр корпусу. Завершивши підготовку своїми руками конвекционной деталі, з'єднуємо її і головний бак.
Для цього застосовуються циліндри з головками. Прорізавши отвори в місцях передбачуваного кріплення, чіпляємо кожну головку за допомогою відповідного інструменту. Для виготовлення кришки головного бака можна використовувати відрізану частину корпусу і приварити до неї ручки.
Порада від майстра!
Важливий момент! Піч тривалого горіння повинна розташовуватися на відстані не менше чверті метра від підлоги. Виконання цієї вимоги визначає нормальну циркуляцію кисню в конвекційному кожусі. Тому не забудьте обов'язково приварити ніжки.
Виготовлення Слобожанки своїми руками відповідно до наведеної нами інструкцією і маючи заздалегідь виконані креслення не викличе у вас труднощів, якщо не буде допущено помилки у вимірах. Оснастити будинок нехитрим агрегатом може кожен, проте слід дотримуватися техніки безпеки.
