Піч на солярці своїми руками

Устаткування для опалення нежитлових приміщень, що працює на дизельному паливі або відпрацьованому маслі, можна виготовити своїми силами з підручних матеріалів. Саморобна конструкція має простий пристрій, розрахована на виробництво в кустарних умовах. Для роботи потрібні доступні матеріали і електричні і ручні інструменти, які є практично в кожній майстерні.

Піч власного виготовлення складається з наступних деталей:

• корпус зварений з листової сталі або бочки об'ємом в 200 літрів;
• пальник безнапорная;
• ємність для палива;
• трубопровід, що подає з запірною арматурою
• димохід з шибером (заслінкою для зміни тяги);
• патрубок для з'єднання печі з димовим каналом.

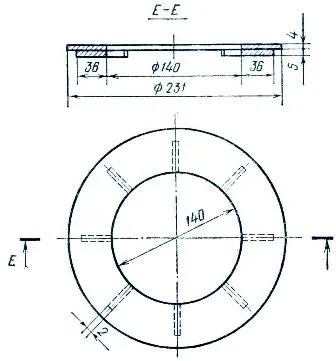

Загальний вигляд на схемі:

Всі перераховані вузли та деталі виготовляються самостійно з сталевого листа або труб різного діаметру. Піч на солярці своїми руками збирається на заздалегідь підготовленій підставі і ретельно на ньому закріплюється сталевими анкерами. Надійний залізобетонний фундамент гарантує захист від зсувів корпусу і виникнення напружень в димовому каналі, виведеному через стіну.

Необхідні матеріали та інструменти

Для виготовлення опалювального обладнання своїми силами знадобиться:

1. сталевий лист товщиною не менше 3 мм для корпусу або бочка об'ємом 200 літрів зі стінками достатньої товщини, що виключає деформацію при нагріванні;
2. куточок або труба профільна прямокутного перетину;
3. труби металеві різного діаметру для виготовлення димових каналів і пальника безнапірної.

Вироблення деталей і вузлів проводиться неспеціалізованим електричним інструментом згідно з переліком:

1. дриль електрична з набором свердел;
2. машинка шліфувальна кутова з набором відрізних дисків для роботи по металу;
3. апарат зварювальний інверторний з набором електродів, потрібного діаметра;
4. ручний слюсарний інструмент: молотки, пасатижі, кусачки, щипці, ключі гайкові тощо.

Автономна піч і деталі для неї виробляються в майстерні або під навісом, що дозволить виконувати всі операції незалежно від погодних умов.

Виготовлення корпусу і безнапірної пальника

Весь технологічний процес вироблення деталей і складання їх у готовий виріб займає всього кілька днів. На першому етапі виробляємо розмітку і розкрій сталевого листа для корпусу. У разі якщо за основу слід брати бочка, то необхідно в нижній її частині зробити технологічний отвір, яке буде щільно закриватися сталевий дверцятами. Для забезпечення стійкого горіння потрібно було забезпечити її герметичність.

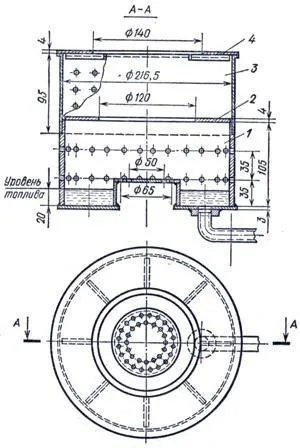

Креслення нижній частині печі:

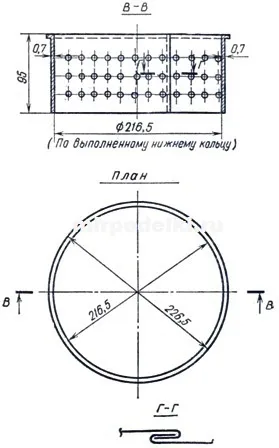

Креслення верхній частині:

З підготовлених деталей за допомогою електрозварювання збираємо корпус. Контроль якості швів здійснюється за допомогою гасу і крейди. Цей спосіб дозволяє виявити навіть самі мікроскопічні зазори. Контроль проводиться таким чином: із зовнішнього боку стики прочерчиваются крейдою. Зсередини на шов наливається невелика кількість гасу, який здатний проникати через тріщини. Потемніння крейди покаже місце дефекту.

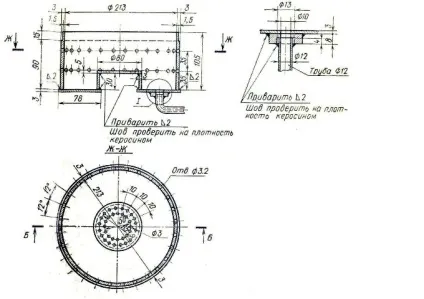

Пальник безнапірна має корпус з сталевої труби з внутрішнім діаметром 216 мм, що складається з двох частин одягнених один на одного. У верхній частині їх привариваются кришки з вирізом по центру. По бічних поверхнях корпусу висвердлюють п'ять рядів отворів. У нижній частині врізаний подає трубопровід і вузол, через який відбувається подача повітря необхідного для спалювання повітря.

Він являє собою відрізок труби, заглушений зверху сталевою пластиною, в якій по двох кіл просвердлені отвори. Вузол подачі повітря приварюється до днища печі навколо вирізу. Виконання основних технологічних операцій: зварювальні роботи, різка та свердління отворів не вимагають специфічних навичок і великого досвіду металообробки.

Принцип дії безнапірної пальника

Подача дизельного палива в випарний резервуар відбувається через трубопровід і регулюється запірною арматурою. Соляру підпалюється через отвір, призначене для подачі повітря. Стійка тяга виникає після досягнення певної температури, коли випаровування дизпалива стане постійним. Змішування парів палива з повітрям відбувається над пластиною повітряного вузла, де він і горить.

Дизельне паливо і відпрацьоване масло має досить різкий запах і найкраще такі печі використовувати в гаражі або іншому нежилому приміщенні. Установка обігрівача повинна проводитися відповідно до вимог пожежної безпеки. За відгуками власників рідинних печей такої конструкції, складає величину в 0,2-0,4 літра на годину.
