Звичайна буржуйка набуває нове життя в даний час і використовується для обігріву гаражів і дачних будиночків
Ця варіація залізної печі досить проста конструктивно і може працювати на різноманітному паливі: вугіллі, дереві, опиле, деревних брикетах. Але тут може виникнути ще одна непередбачена проблема - не завжди в гаражі є в наявності хоча б один з перерахованих видів палива. Зате практично в кожному гаражі в дальньому кутку є каністра з відпрацьованим маслом, яке і викинути шкода, і вжити нікуди. Для застосування «відпрацювання» існує оригінальний і простий у виготовленні варіант печі буржуйки, яка може стати прекрасною альтернативою іншим видам печей.
Піч, що працює на відпрацюванні - дієва і недорога альтернатива звичайної буржуйки
Буржуйка на відпрацьованому маслі - принцип роботи
Паливом в цьому виді буржуйки, як випливає з назви, виступає злите машинне масло. Воно заливається в спеціальний резервуар, в якому виникає процес горіння, в результаті чого утворюється газова суміш. Вона, піднімаючись по трубі, перемішується з повітрям. Наступним етапом буде вигоряння отриманої повітряно-газової суміші в знаходиться вище камері.

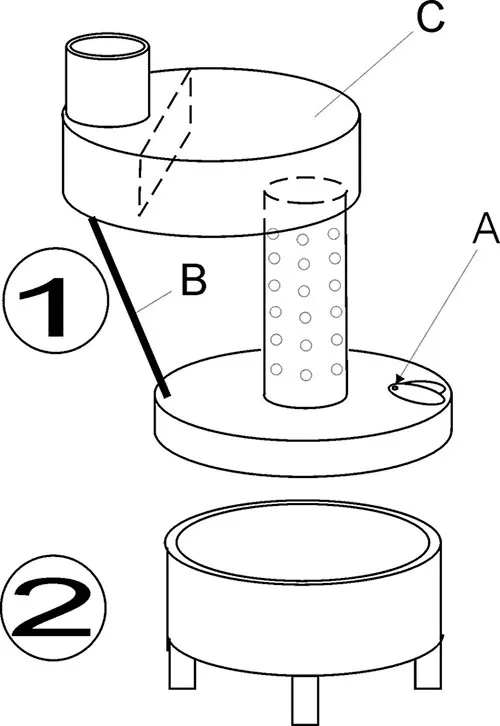

Конструктивно буржуйка на відпрацюванні складається всього з трьох деталей
Примітка: Варто знати, що чим більше буде ємність паливного резервуара, тим активніше буде вигоряти наявне масло, але з іншого боку, чим більше сама буржуйка за габаритами, тим швидше вона буде обігрівати приміщення.
↓ Обов'язково вивчіть рекомендований матеріал по темі ↓
Чому димить буржуйка: можливі причини і методи їх усунення
Окремо слід згадати температури, що виникають в надрах цієї печі. Саме масло згорає при відносно невисоких показниках. Основний нагрів відбувається в процесі згоряння газової суміші. Саме в другому відділення відбувається нагрів до 800 градусів. Ця висока температура і забезпечує необхідний рівень тепловіддачі печі і нагрівання всього приміщення. Крім того, збільшення поверхні, що віддає тепло, відбувається за рахунок монтажу димаря, вся труба стає поверхнею, що віддає тепло.
Пропонуємо Вам ознайомитися з матеріалом про міні-буржуйки своїми руками на додаток до даної статті.

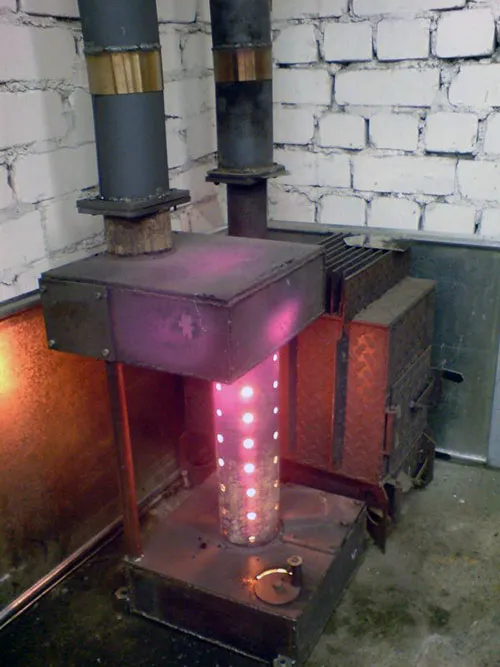

У верхній камері в процесі вигоряння повітряно-газової суміші досягається температура в 800 градусів
За своєю будовою буржуйка на відпрацюванні досить проста і складається всього з трьох основних деталей.
- Нижня частина, що представляє собою ємність під паливо, безпосередньо, в яку заливається масло. Звичайний діаметр цього бака вибирається рівним 35-40 мм, це оптимальний обсяг, що забезпечує рівномірне згоряння масла і досить швидкий обігрів приміщення.
- Другий ярус, який представляє собою камеру для спалювання олійно-повітряної суміші. Діаметри верхньої і нижньої камери можуть бути абсолютно однаковими. У верхньому баку передбачається отвір для монтажу труби димоходу, що є третьою складовою частиною всієї конструкції.
- Труба. Найчастіше вибирається труба діаметру 10-15 мм, головною особливістю якої є наявність перфорації у вигляді просвердлених отворі середнього діаметра, службовці для надходження повітря в камеру згоряння.
Рекомендуємо докладніше вивчити статтю про підвищення ККД в буржуйки на нашому сайті.
Порада: Домогтися кращої рівномірності при нагріванні печі можна за допомогою використання лабіринту, наявного над верхнім баком. Уже від лабіринту монтується система труб димоходу. Збільшення площі покращує тепловіддачу.

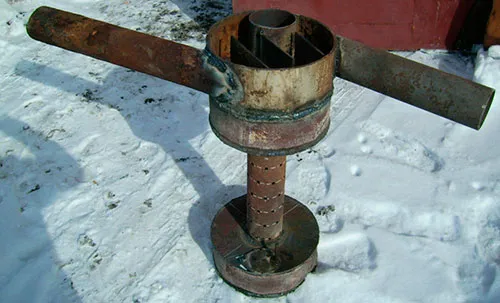

Монтаж «лабіринту» зверху дозволяє поліпшити тепловіддачу і домогтися більшої рівномірності нагрівання всієї конструкції
Піч, що працює на відпрацьованому машинному маслі. процес складання
Після теоретичного лікнепу впору переходити до практичної частини, а саме збірці майбутньої конструкції. Першим етапом складання печі стане підготовка всіх необхідних матеріалів і інструменту, які знадобляться в процесі роботи. В першу чергу - це інструменти для роботи з металом:
- кутова шліфувальна машинка або «болгарка», яка знадобиться для різання баків і подальшої зачистки зварних швів.
- зварювальний апарат з набором різних електродів, в залежності від товщини і типу металу, який буде застосовуватися для виробництва буржуйки.
- перфоратор з набором свердел по металу.
Наступною групою стануть слюсарні інструменти, такі як молоток, зубило, плоскогубці. Крім того, не зайвими будуть рулетка і крейда для розмітки, оскільки на металевій поверхні олівцем малювати неможливо. Також не слід забувати про техніку безпеки і підготувати засоби індивідуального захисту при проведенні зварювальних робіт і робіт з різання металу.
При проведенні зварювальних робіт слід дотримуватися техніки безпеки і застосовувати відповідні ЗІЗ
Важливо: Слід врахувати, що робота з металом - це шум, бруд, пил і іскри. Саме тому рекомендується заздалегідь підготувати місце, де буде здійснюватися збірка, щоб не створювати пожежонебезпечних ситуацій і не дуже турбувати оточуючих. Таким місцем може стати вулиця, майстерня або порожній гараж.
Єдиним матеріалом, який знадобиться при виготовленні буржуйки на відпрацюванні, буде метал, але будуть потрібні металеві листи різної товщини. Для нижнього бака, в який буде заливатися масло, підійде листовий метал невеликої товщини, приблизно 4 мм. Для верхнього ж відділення, в якому буде більш висока температура, слід вибирати метал товщиною не менше 8-10 мм, менший по товщині лист буде просто прогорати або деформуватися. Також буде потрібно дві труби різної довжини. Одна буде призначатися для димоходу, друга для з'єднання камер між собою.

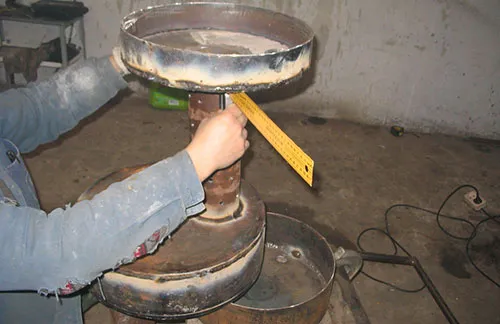

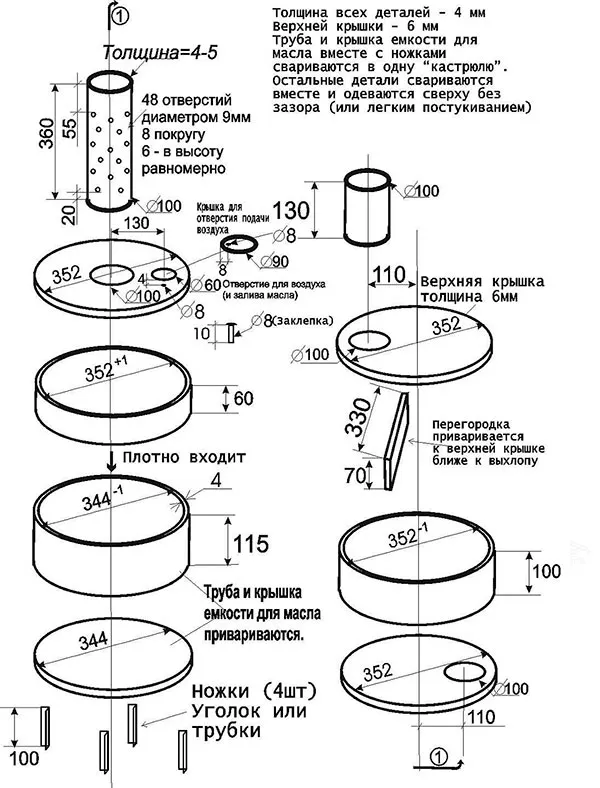

При виготовленні печі, що працює на відпрацюванні, необхідно точно слідувати кресленнями і розмірності
По завершенні всіх підготовчих робіт можна приступати безпосередньо до виготовлення. Ще одним важливим моментом буде визначити: чи буржуйка буде збиратися «з нуля», або ж буде перероблятися вже готова звичайна буржуйка. Другий варіант набагато простіше, оскільки потрібно менше матеріалу і менше тимчасових витрат.
безпосередньо збірка
У процесі зварювальних робіт слід особливу увагу приділяти якості зварного шва, оскільки потрібно зробити повністю герметичну в стиках ємність, щоб запобігти просочуванню палива. Ємність виходить шляхом вирізання смуги, яка загинається в рівне коло і зварюється, і вирізання двох кіл, службовці дном і кришкою. При цьому в кришці обов'язкові два отвори. Перше по діаметру труби, друге для заливки масла і для припливу повітря.

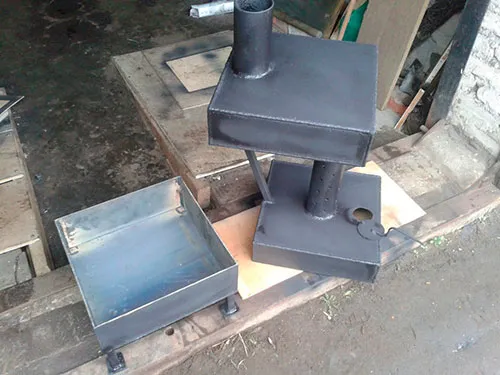

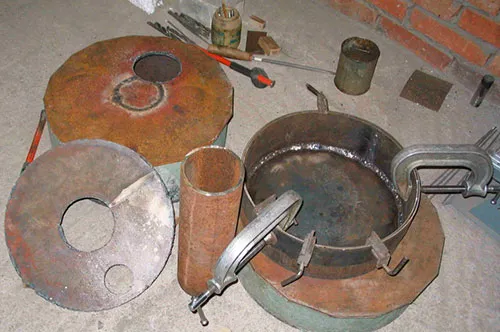

Кожна деталь виготовляється окремо. Остаточне складання відбувається на завершальному етапі
Важливо: Для другого отвори необхідно передбачити заглушку, яка кріпиться до кришки на болтове з'єднання, що забезпечує регулювання подачі повітря.
Аналогічно робиться друга ємність, з тією лише різницею, що всередину неї слід наварити шматок металу прямокутної форми довжиною трохи менше діаметра, який буде служити перегородкою між безпосередньо камерою і трубою димаря. У другій ємності в днище слід зробити отвір під сполучну камери трубу, а в кришці потрібно отвір під трубу димоходу.

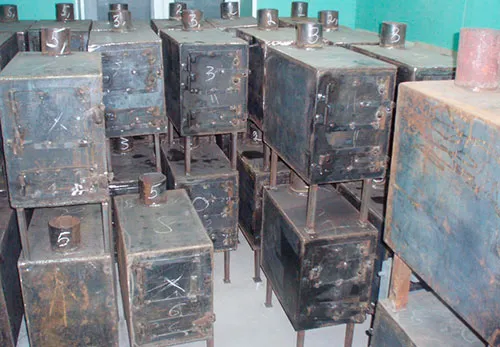

В процесі монтажу слід керуватися приказкою «сім разів відміряй - один відріж», щоб не вибитися з розмірів
Після виготовлення обох камер слід подбати про трубу для пальника, в якій необхідно висвердлити декілька отворів, при цьому варто враховувати, що чим більше їх буде, тим сильніше буде потік повітря, і тим активніше буде виникати процес горіння, але при цьому дуже мало дірок не створить необхідну тягу.

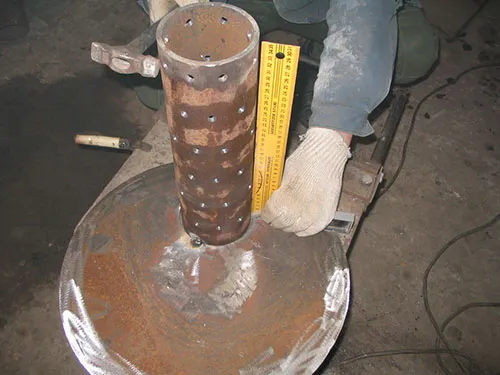

У трубі, що веде до верхнього ярусу слід зробити кілька отворів і після цього приварити її до інших елементів
Останнім, завершальним етапом стане остаточне складання всіх деталей в єдину конструкцію з обов'язковим ретельним заварюванням всіх швів, дотримуючись повну герметичність. Єдина частина, що залишається знімною, є кришка верхньої камери. В останню чергу встановлюється труба димоходу, яку не рекомендується встановлювати в горизонтальній площині, найкраще використовувати невеликий кут, а для більшої жорсткості і міцності конструкції з'єднати труби з нижнім паливним баком за допомогою сталевої арматури або прутків.
Найчастіше буржуйка, що працює на відпрацюванні, встановлюється на ніжки, які виконуються з металевих куточків невеликої довжини, приварені до днища.

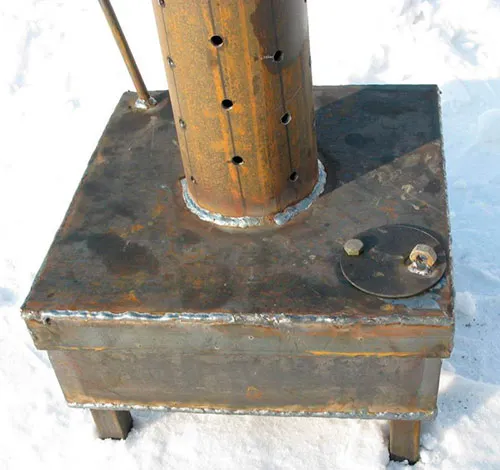

Опорними елементами всієї печі виступає металевий куточок, приварений до нижньої «каструлі»
Процес виготовлення печі на основі старої буржуйки практично нічим не відрізняється. Єдино, паливний бак встановлюється в топковий відділення буржуйки, а все заслінки, зольники і топкова дверцята заварюються. При монтуванні печі на відпрацювання в буржуйку найзручнішим способом заливати масло буде вийманням паливного бака з пічної топки.
Піч, що працює на відпрацюванні - секрети експлуатації
При всій своїй ефективності, простоті і універсальності саморобна піч, що працює на відпрацьованому маслі, вимагає знання декількох маленьких секретів експлуатації, що допомагають продовжити життя вироби і зробити роботу печі безпечною та ефективною.
В першу чергу не слід заливати в паливний бак масла більше, ніж на дві третини обсягу, тому що інакше в процесі спалювання масло буде вихлюпуватися, що може стати причиною пожежі. При цьому не слід використовувати свіже злите масло, краще дати йому відстоятися деякий час.

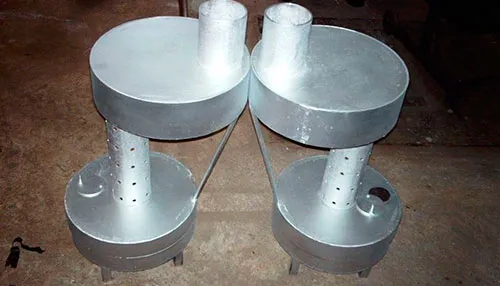

Готову піч бажано пофарбувати, щоб збільшити термін її експлуатації
Далі, рекомендується проводити регулярне чищення буржуйки для її безпечної роботи. Саме тому верхня частина була залишена знімною, що спрощує доступ до відділення, де відбувається процес згоряння суміші. Слід акуратно вичищати всю накопичилася сажу, також можна простукувати димохід для видалення сажі з її стінок.
Також необхідно бути готовим до того, що внаслідок дуже високих температур у верхній камері приблизно через рік регулярного користування піччю вона прийде в непридатність і потрібно її заміна. Продовжити життя дозволить попередня фарбування всієї печі фарбами, які можуть протистояти високим температурам.
Правильна експлуатація печі, виготовлення не на «око», а по точним розмірам і відповідно до креслень, дотримання техніки безпеки під час встановлення та розпалюванні буржуйки дозволить отримати просту конструкцію, яку не трудно виготовити самостійно, що забезпечує оптимальні параметри мікроклімату в приміщенні, а відтак скоротити на проведенні центрального опалення або на установці готової дорогої печі.
