Перевірка всмоктуючої здатності, характеристика насоса, його пристрій і особливості його роботи,

Так як Дhдоп> Дh, то потрібно підібрати підпірних насос

НПВ 1250-60 Дhдоп = 2,2 м

Дhдоп <Дh, следовательно работа насоса без возникновения кавитации обеспечивается.

насос магістральний

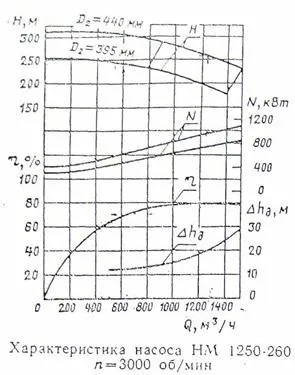

Малюнок 3.1 - Характеристика насоса НМ 1250-260

Насос типу НМ марки НМ 2500-230 з діаметром робочого колеса 430 мм і частотою n = 3000 с -1.

Насоси типу НМ - відцентрові горизонтальні одноступінчаті з робочим колесом двостороннього входу і двухзавітковим спіральним відводом. Вхідний і вихідний патрубки розташовані в нижній частині корпусу і спрямовані в протилежні сторони, що забезпечує зручний доступ до ротора без від'єднання патрубків від технологічних трубопроводів.

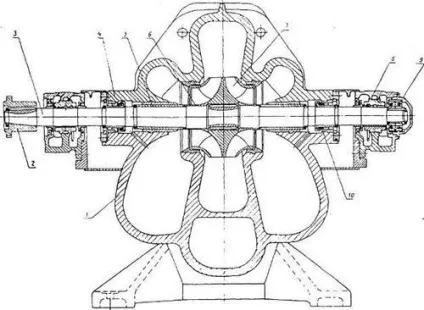

Малюнок 3.2 Ї Поздовжній розріз одноступінчастого насоса типу «НМ» з робочим колесом двостороннього входу рідини.

Горизонтальний роз'єм корпусу між нижньою 1 і верхньої 4 його частинами ущільнений прокладкою. Ротор насоса складається з вала 3, робочого колеса 7, захисних втулок 5 і 6.

Двосторонній підвід рідини до робочого колеса і двухзавітковий спіральний відвід забезпечує урівноваження гідравлічних осьових і радіальних сил, що діють на ротор.

Опорами ротора служать підшипники ковзання 8 з рідкої примусової мастилом (під тиском) від маслоустановкі агрегатів. Залишковий осьове зусилля ротора сприймають два наполегливих підшипника 9. Робоче колесо лите, одностороннього входу. Направляючий апарат - литий.

Для забезпечення бескавитационной роботи насоса встановлюється лите попередньо включений колесо.

Осьове зусилля ротора врівноважено розвантажувальним диском. Кінцеві ущільнення ротора - механічні торцеві. Опори ротора - підшипники ковзання з кільцевим мастилом і водяним охолодженням.

Кришки всмоктування і напірна стягуються стяжними шпильками, утворюючи разом з секціями корпус насоса.

Насос і електродвигун, з'єднані муфтою, встановлюють на окремих фундаментних рамах.

Напрямок обертання валу - за годинниковою стрілкою, якщо дивитися з боку електродвигуна. Насоси виготовляють по ТУ 26-06-1407-84.

підпірний насос

Перед основним насосом найчастіше на виробництві ставлять підпірних насос. Його призначення - створювати необхідний тиск на вході в основний насос. Щоб забезпечити йому нормальні умови всмоктування.

Допустимий кавітаційний запас # 63; отримують на основі зняття кавітаційних характеристик і призводять в паспортах або каталогах. межі зміни # 63; для основних насосів від 18 до 80 м, для підпірних насосів від 2-х до 6 м. Такий малий кавітаційний запас насосів дозволяє їм здійснювати нормальне всмоктування з резервуарних парків НПС. На вході ці насоси дають тиску, більше допускається тиску основних насосів. Обороти підпірних насосів 1000 або 1500 об / хв.

З метою зменшення капітальних витрат на будівництво будівель підпірних насосних станцій (цехів) останнім часом встановлюють вертикальні підпірні насоси (рис. 3.3) у відкритому виконанні.

Конструктивно цей насос, розташований в нижній частині стакана 1, схожий з насосом НМП. Він також має робоче колесо 16, попередньо включений колеса 15, 17, вал 13, спіральний корпус. Нагнітальні патрубки 3, підводи 14, 18.

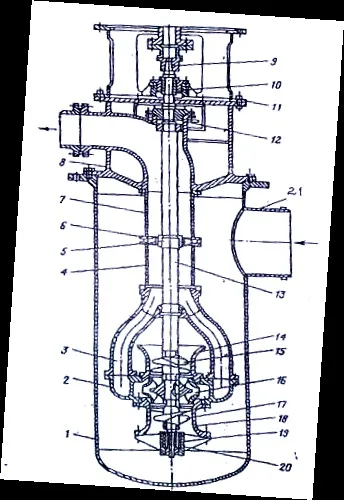

Малюнок 3.3 - Підпірний вертикальний насос типу НПВ

1 - стакан; 2 - спіральний корпус; 3 - нагнітальні патрубки; 4, 7 - напірні патрубки; 5, 20 - хрестовини; 6,19 - підшипники ковзання; 8 - напірна кришка; 9 - втулка; 10 - радіально - завзятий підшипник; 11 - електродвигун; 12 - торцеве ущільнення; 13 - вал; 14, 18 - підводи; 15, 17 - попередньо включений колеса; 16 - робоче колесо.

На верхній фланець ліхтаря 11 встановлюється електродвигун, що сполучається з допомогою муфти з валом насоса. Нафта входить в стакан по всмоктуючому патрубку 21, виходить по напірним патрубками 4,7. Весь вал обертається на підшипниках ковзання 6, 19, спираючись на хрестовини 20, 5. Напірні патрубки конструктивно переходять в напірну кришку 8.

Підшипник 10 радіально - завзятий. Він сприймає навантаження від вала двигуна. У місці виходу вала 13 з напірної кришки встановлюється торцеві ущільнення 12. Стакан 1 герметичний, він експлуатується під абсолютним тиском (0,05 ... 0,1) МПа. Він опускається в колодязь глибиною 3 4 м. Це дозволяє збільшити підпір на виході в НПВ.

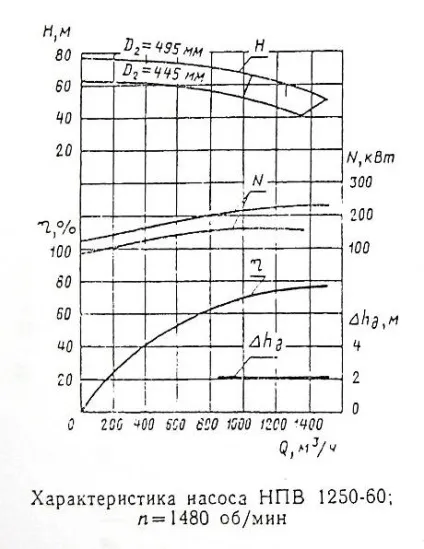

Малюнок 3.4 - Характеристика підпірного насоса НПВ 1250-60

Марка насоса Новомосковскется так: «НПВ 1250-60» - насос магістральний підпірних вертикальний на оптимальну подачу 1250 м 3 / год і натиск Але = 60 м. Насоси НПВ виготовляють на подачі від 150 до 5000 м 3 / год і напором від 60 до 120 м. Ці насоси допускають як послідовну, так і паралельну схему (частіше паралельно). Кавітаційний запас насосів НПВ в межах 2 ... 5 м.
