Реле часу
Реле часу використовуються в схемах захистів автоматики та сигналізації для створення регульованої витримки часу (уповільнення) в подачі виконавчої команди після отримання сигналу, що управляє.

У реле з механічним уповільненням перемикання виконавчих органів - контактів виробляє годинниковий механізм або електродвигун з редуктором. Годинниковий механізм пускається в роботу електромагнітом, т. Е. Сприймає органом реле (реле серії ЕВ-100 з електромагнітами постійного струму і серії ЕВ-200 з електромагнітами змінного струму). Пуск реле серії Е і ВС здійснюється електромагнітом зчеплення.
Реле з годинниковим механізмом серій ЕВ-100 і ЕВ-200. При ревізії механічної частини перевіряється хід плунжера (якоря) електромагніту. Плунжер повинен мати поперечний люфт 0,3-0,6 мм, добре поліровані поверхні його не повинні мати слідів корозії. Після натискання на плунжер годинниковий механізм повинен доводити стрілку з рухомим контактом до максимальної уставки (при відповідному положенні наполегливої ​​нерухомого контакту) і замикати нерухомі контакти. Рухомий контакт повинен одночасно торкатися срібних напайок обох пластин нерухомого контакту, не торкаючись при цьому самих пластин і забезпечуючи прогин їх (провал) не менше ніж на 0,7 1 мм.
Рухома пластина миттєвого переключающего контакту повинна бути прямою, при торканні спорогенезу контакту вона повинна прогинатися в середньому на 0,5 мм, при замиканні замикаючого контакту на 1-2 мм. Зазор між нерухомим і рухомим контактами повинен бути близько 2,5 мм, а у реле, що працюють з ВУ-200, - 1,5 мм. При повільному опусканні плунжера годинниковий механізм разом зі стрілкою повинен повернутися в початкове положення.
Реле типів ЕВ-112-ЕВ-142 і ЕВ-114-ЕВ-144 на напрузі 110 і 220 В мають іскрогасні RС-ланцюжок, включену паралельно обмотці електромагніту реле (рис. 2.8) і полегшує роботу контактів, пускають реле часу.
Якщо в результаті електричних випробувань буде встановлено, що час спрацьовування не відповідає показанням шкали, то слід послабити гвинти, що кріплять шкалу, і повернути її в потрібному напрямку. Якщо ж реле спрацьовує значно повільніше або розкид часу спрацьовування більше норми, то слід зняти і розібрати годинниковий механізм реле, видалити бруд і старе мастило пензликом з чистим бензином марки «Калоша» ГОСТ 443-76, промити всі деталі і висушити їх, що труться деталі і тягову пружину змазати тонким шаром масла - по одній-дві краплі олії марки ВНДІ МП-1-4МО (ГОСТ 13374-67).

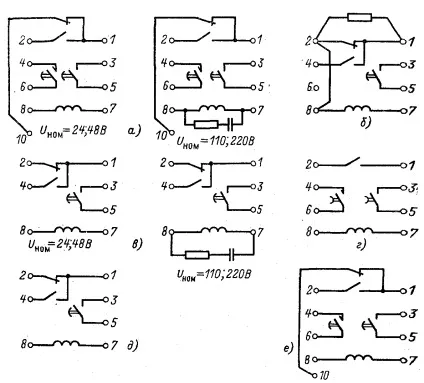

Мал. 2.8. Схеми електричних з'єднань реле серій ЕВ-100 і ЕВ-200:
а - ЕВ-112, ЕВ-122, ЕВ-132, ЕВ-142; 6 - ЕВ-113, ЕВ-123, ЕВ-133, ЕВ-143; в - ЕВ-114, ЕВ-124, ЕВ-134, ЕВ-144; г -ЕВ-215, ЕА-225, ЕВ-235, ЕВ-245 (при. притягнутому якорі); д - ЕВ-217, ЕВ-227, ЕВ-237, ЕВ-247; е - ЕВ-218, ЕВ-228, ЕВ-238, ЕВ-248
Після складання механізму перевіряють час спрацьовування і, в разі необхідності, проводять подрегуліровкі за допомогою тягової пружини.
Електричні перевірки реле серій ЕВ-100 і ЕВ-200. Перевіряються напруги спрацьовування і повернення, які повинні бути в межах, зазначених у табл. 2.5.

Таблиця 2.5. Технічні дані реле часу з годинниковим механізмом

Межі уставок, з

Максимальний розкид, з

Таблиця 2.6. Технічні дані реле часу з мікродвигунами

Номінальна напруга, В

Напруга спрацьовування по відношенню до

Споживана потужність, В * А

4 р. з витримкою часу + п. миттєвий (можлива заміна р. контакту на з.)

ВС-10-31-ВС-10-38 по 3 п. Контакту ВС-10-62-ВС-10-68 по 6 п. Контактів

9 хв-
4 год 30 хв

Примітка. У таблиці прийняті наступні позначення контактів: з. - замикають; р. - розмикаючих, п переключають контакти.

У багатоланцюгових реле часу рекомендується для кожної ланцюга робити свою уставку спрацьовування (якщо це допустимо за умовами роботи схеми), а якщо використовуються в повному обсязі ланцюга, то на вільних ланцюгах поставити найбільші уставки (більше, ніж час спрацьовування розмикає контакту в ланцюзі електродвигуна), але з розбивкою за часом спрацьовування, щоб електродвигун і поворотна пружина були навантажені перемиканням одночасно декількох контактів. В даний час заводи приступили до випуску реле часу з електронної напівпровідникової схеми.

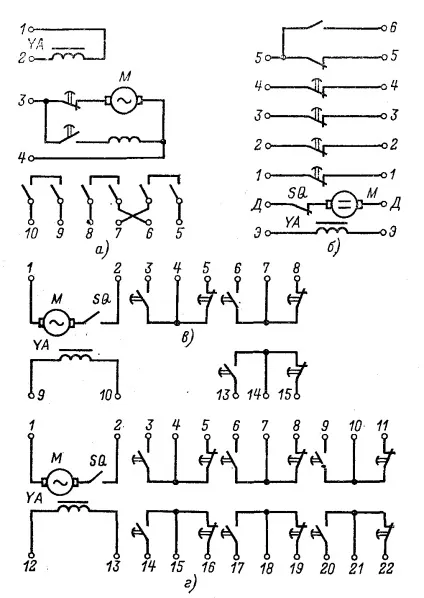

Мал. 2.11. Схеми електричних з'єднань реле часу з мікроелектродвигунів:
а - Е-52; б - Е-512 і Е-513; а -Реле серій ВС-10-31-ВС-10-38; г - ВС-10-62-
ВС-10-68
Реле серії РВ01 випускаються на змінну напругу 100 - 380 В (50 - 60 Гц) і на постійну напругу 24-220 В. Реле мають по два перемикаючих контакту, які можуть мати один з наступних діапазонів спрацьовування: 0,1-1 с; 0,3-3 с; 0,1-10 с; 0,3-30 с.
Реле серії РВОЗ змінного струму має один перемикаючий без уповільнення контакт і два спорогенезів контакту, які замикаються кожен з окремо регульованою витримкою часу при поверненні реле (відключенні напруги живлення). Реле мають три виконання по уставками: 0,15-3; з 0,5-10 с; 1-20 с.
Регулювання уставок спрацьовування реле проводиться ступінчасто за допомогою фіксування кнопкових перемикачів в потрібному положенні. Реле розміщуються в уніфікованому корпусі «Сура».
