Флюгер (від голл. Vleugel - крило) - це прилад для визначення напрямку і швидкості вітру. Швидкість вітру вимірюють по відхиленню іншої металевої пластинки від стрімкого положення «Велика Радянська Енциклопедія».
Виготовити флюгер своїми руками зовсім нескладно.

Він складається з наступних частин: вертикальної осі, на яку надіта втулка, і флюгарки, прикріпленої до неї.

Флюгарка найчастіше буває плоскою, двомірної, але зате лаконічною і виразною по силуету, часто з наскрізними прорізами, що створюють додаткові акценти і додають виробу вигадливий вид. Матеріалом може служити що завгодно: дахове залізо, жерсть, лист міді або латуні, алюміній. Цілком годяться і менш «ґрунтовні» матеріали: фанера, листовий пластик. Зрозуміло, термін служби флюгера, буде залежати від міцності матеріалу і якості обробки поверхні. Чим більше солідний флюгер ви хочете встановити, тим грунтовніше має бути поворотний пристрій.

Ті, хто цікавиться не тільки напрямком, а й силою вітру, можуть виготовити своїми руками флюгер з анемометром.
Як він влаштований, показано на схемі: перпендикулярно флюгарка підвішена металева пластинка, вага якої підібраний таким чином, що при вітрі, що дме з різною силою, вона відхиляється від вертикалі на різні кути. Особливо зручно оцінювати силу вітру, якщо пластинка, відхиляючись, переміщається уздовж зігнутої шкали-лімба. Як проградуювати лімб? Не так вже й складно! Це можна зробити, катаючись на автомобілі в безвітряну погоду і керуючись показаннями спідометра!

Іноді виготовляючи флюгер своїми руками часто забувають ще про одну дуже важливу річ - противазі, який необхідний, щоб флюгер легко і вільно обертався.

Противагу можна зробити з фігурною гайки, що переміщається по осі. Тоді ви зможете налаштувати флюгер з більшою точністю, і це обов'язково позначиться на безшумності роботи і терміні служби.

Як зробити флюгер своїми руками?

Зробити флюгер своїми руками цілком можливо. Щоб зробити флюгер потрібно виготовити кілька його складових.

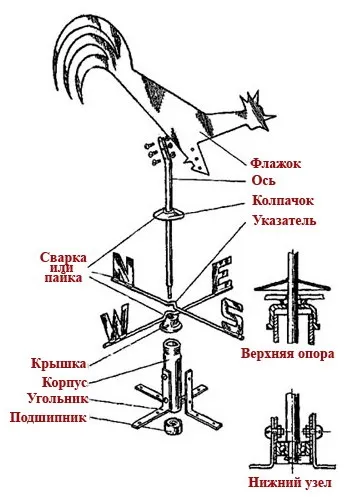

Флюгер складається з наступних елементів:

1. Підстава-опора флюгера. Зробити опору флюгера можливо з невеликого відрізка труби довжиною 12,5 см і діаметром 1,3см. На верхній стороні опори флюгера потрібно нарізати відповідну різьбу. Розмір різьблення флюгера неодмінно повинен відповідати розміру кришки. З внутрішньої сторони підставки флюгера потрібно вмонтувати підшипник. Тому необхідно зробити правильний вибір підшипника. Щоб зробити флюгер максимально закріпленим на даху, необхідна спеціальна деталь. Таким кріпильних елементом служать смуги зі сталі. Дані смуги фіксують на бічній стороні опори флюгера. Запам'ятайте, кріплення даних смуг не в якому разі не повинно заважати обертанню навколо своєї осі флюгера.

2. Кришка корпусу флюгера. Зробити кришку флюгера своїми руками не становить ніякої складності. Для цього необхідна заготовка зі сталі з різьбленням на внутрішній стороні. Розміри різьби повинні відповідати розмірам різьблення корпусу флюгера. Верх кришки прикрашений необхідним і декоративно-характерним елементом - «троянда вітрів». По-іншому можна сказати, що це довгі і тонкі трубочки з метала. На кінцях трубочок прикріплені покажчики сторін світу. Для флюгера важливим є неприпустимість гідроізоляції. Для цього на верху корпусу встановлюю ковпак.

3. Сам флюгер. Зробити флюгер досить цікаво. Флюгер своїми руками - це Ваш твір мистецтва. Найчастіше флюгер представлений як зображення птаха. З давніх-давен вважають, що оберіг домашнього вогнища - це півень. Тому саме півень найчастіше уособлює флюгер. Зовнішній вигляд птиці кожен бачить по-своєму. Тому зробити своїми руками флюгер у вигляді півня - справжнє задоволення. В основному матеріалом для самого флюгера служить «нержавійка». Закріпити свій, відмінний від інших, флюгер потрібно за допомогою болтів або ж просто приварити до труби в самому верху.

4. Кріплення флюгера. Коли робота з виготовлення флюгера підійшла до кінця, залишається прикріпити флюгер до коника даху. Спочатку потрібно зробити точне визначення і відповідність Вашої рози вітрів до реальної. Таким допоміжним елементом служить звичайний компас. Якщо прикріпити один кінець дроту до флюгеру, а інший заземлити на 1,5 м, ви отримаєте ще й громовідвід.

Символіка флюгера різноманітна. Ви можете вибрати різні фігури, все залежить від вашого смаку.
Справжній флюгер роблять з металу. Він буде служити вам десятки років. Виготовити індивідуально фігурку складної форми на флюгарка з металу можна за допомогою інструменту.

Прості фігури можна виготовити з листового металу за допомогою ножиць по металу.
Флюгер, виготовлений майстерним ковалем, а можливо і своїми руками буде, безсумнівно, оригінальний і неповторний. Сучасні технології дозволяють різати метал лазером по командам комп'ютера.

Однак флюгер зроблений своїми руками повинен бути індивідуальним.
Довговічність флюгера з металу залежить від якості матеріалу і його покриття, конструкції вузла обертання флюгарки і акуратності її виготовлення. Вузол обертання повинен бути добре захищений від проникнення в нього вологи.

На флюгарка можна посадити і зображення улюбленої домашньої тварини - кота, собаки, півня тощо. Приклади виготовлення таких картинок показані на малюнках які зроблені на комп'ютері на основі фотографій кота і собаки. Таким флюгером можна прикрасити альтанку або дитячі гойдалки, що принесе величезне задоволення вашим дітям.

Тепер про пристрій флюгера. Напрямок вітру визначається за положенням флюгарки, що складається з пластини 1, і противаги 2. Пластиною може служити плоска фігурка. Важливо збалансувати вагу фігурки і противаги, тоді бічна навантаження на вісь буде мінімальна, а це впливає на термін служби флюгера. Флюгарка, будучи закріпленою на металевій гільзі 3, закритою з одного вільно обертається на сталевому стрижні 11.

Для зменшення тертя між кінцем осі і гільзою можна помістити сталевий загартований кульку 4, ще краще два. На металевій гільзі розташований парасольку 5, що захищає вузол обертання від попадання в нього вологи. В осі є кільцева вироблення, а в гільзі - отвір для гвинта-фіксатора 6, який закріпить гільзу на осі. Між гвинтом і тілом гільзи треба помістити гумову прокладку 7. Гвинт не повинен заважати вільному обертанню флюгарки. Під дією вітру вона встановлюється у напрямку вітру так, що противагу спрямований назустріч йому. На стрижень надіта муфта 8 зі штифтами 9, орієнтованими відповідно основним румбам. Відповідно до положення противаги щодо цих штифтів і визначають напрямок вітру.

До кінця осі приварений круглий фланець 10. Розміри його залежать від розмірів флюгера і повинні бути достатні, щоб утримувати всю конструкцію на даху будівлі. Можливі й інші варіанти кріплення осі до даху будівлі: вісь може закінчуватися різьбою, хомутами або плоскими пластинами.

УВАГА! Флюгер, виготовлений з металу і встановлений на даху будівлі, може служити в якості блискавкоприймача (громовідводу) і повинен бути обов'язково заземлений відповідно до «Інструкції по влаштуванню блискавкозахисту будівель і споруд».

Як визначити швидкість вітру за допомогою флюгера?

Точна швидкість вітру визначається за допомогою приладу - анемометра. Якщо такого приладу немає, можна виготовити саморобну ветромерную «дошку Вильда», з достатньою точністю вимірювань для швидкості вітру до десяти метрів в секунду.
Для точних вимірювань швидкості, сили вітру застосовується прилад анемометр. Приблизно можна поміряти саморобним приладом - ветромерная дошка-флюгер Вільда, з достатньою точністю визначення, при силі повітряного потоку до п'яти-шести балів

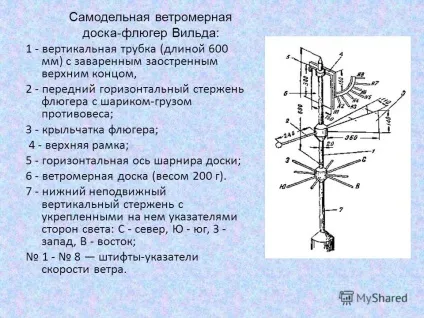

Мал. Саморобна ветромерная дошка-флюгер Вільда:
1 - вертикальна трубка (довжиною 600 мм) з завареним загостреним верхнім кінцем, 2 - передній горизонтальний стрижень флюгера з кулькою-вантажем противаги; 3 - крильчатка флюгера; 4 - верхня рамка; 5 - горизонтальна вісь шарніра дошки; 6 - ветромерная дошка (вагою 200 г). 7 - нижній нерухомий вертикальний стрижень з укріпленими на ньому покажчиками сторін світу: С - північ, Ю - південь, 3 - захід, В - схід; № 1 - № 8 - штифти-покажчики швидкості вітру.

Флюгер встановлюється на висоті 6 - 12 метрів, над відкритою рівною поверхнею. Під флюгером нерухомо укріплені стрілки-покажчики напрямку вітру. Над флюгером до трубки 1 на горизонтальній осі 5 шарнірно прикріплена до рамки 4 ветромерная дошка 6 розміром 300х150 мм. Вага дошки - 200 грам. Від рамки 4 відходить назад, прикріплений до неї відрізок дуги (радіусом 160 мм) з вісьмома штифтами, з яких чотири - довгі (по 140 мм) і чотири - короткі (по 100 мм). Кути, під якими вони закріплені, складають з вертикаллю для штифта №1-0 °; №2 - 4 °; №3 - 15,5 °; №4 - 31 °; №5 - 45,5 °; №6 - 58 °; №7 - 72 °; №8-80,5 °.

Швидкість вітру дізнаються шляхом відліку кута відхилення дошки. Визначивши положення ветромерной дошки між штифтами дуги, звертаються до таблиці (дивіться нижче), де з цим положенням відповідає певна швидкість вітру.

Положення дошки між штифтами дає лише приблизне уявлення про швидкість вітру, тим більше що сила вітру швидко і часто змінюється. Дошка ніколи не залишається довго в якомусь одному положенні, а постійно коливається в деяких межах. Спостерігаючи протягом 1 хвилини за мінливим нахилом цієї дошки, визначають її середній нахил і тільки після цього судять про середню хвилинної швидкості вітру. Для великій швидкості вітру, що перевищує 12-15 м / сек, показання цього приладу мають малу точність.

Як визначити силу вітру?

Вітер - це горизонтальне переміщення, потік повітря паралельно земної поверхні, що виникає в результаті нерівномірного розподілу тепла і атмосферного тиску і спрямоване із зони високого тиску в зону низького тиску

Вітер характеризується швидкістю (силою) і напрямком. Напрямок визначається сторонами горизонту, звідки він дме, і вимірюється в градусах. Швидкість вітру вимірюється в метрах в секунду і кілометрах в годину. Сила вітру вимірюється в балах.

3 - Слабкий - 5 м / с (

20 км / год) - листя і тонкі гілки дерев безперервно колишуться
5 - Свіжий - 10 м / с (

35 км / год) - витягує великі прапори, свистить у вухах
7 - Міцний - 15 м / с (

55 км / год) - гудуть телеграфні дроти, важко йти проти вітру
9 - Шторм - 25 м / с (90 км / год) - вітер валить дерева, руйнує будови
