Перевірка автоматичних вимикачів

Призначення автоматичного вимикача - припиняти аварійні режими роботи мережі. Це - короткі замикання і перевантаження. Але як дізнатися - чи працює цей захист і чи допоможе вона в потрібний момент?

Для цього характеристики расцепителей автоматів перевіряються. Це виконується:

при введенні в експлуатацію нового обладнання;
в процесі експлуатації після закінчення певного терміну;
при підозрі на відмову вимикача;
після аварійних ситуацій, пов'язаних з проходженням через вимикач великих струмів (поєднується з ревізією контактів);
для точної настройки характеристик расцепителей.

Види автоматичних вимикачів

Сама пізнавана для користувачів - побутова серія модульних автоматичних вимикачів. Вони встановлюються на DIN-рейку і не мають регулювань характеристик спрацьовування. Всі уставки расцепителей у модульної серії автоматичних вимикачів і диференціальних автоматів відраховуються від їх номінального струму.

Модульний автоматичний вимикач

Струм відсічення залежить від літерного позначення, що стоїть перед значенням номінального струму.

Це означає, що реальне значення струму, при якому спрацює автомат, лежить в деякому діапазоні. Завод-виробник гарантує, що це буде так.

Теплові расцепители автоматів модульної серії починають роботу при перевищенні номінального струму. Час, після закінчення якого відбудеться відключення, залежить від кратності проходить через автомат струму перевантаження до номінального. У автоматичних вимикачів різних виробників час відключення відрізняється. Визначити його можна по характеристикам, які визначаються за довідковими даними на дану серію автоматів. Але і ця величина має розкид. тому характеристика відключення є не одну криву лінію, а їх сімейство, що позначається заштрихованої зоною. При певному струмі через автомат очікуваний час спрацьовування лежить в діапазоні, що визначається на кордонах цієї зони.

Час-струмові характеристики модульних вимикачів

До сих пір в розподільних щитках зустрічаються автомати, які мають в своєму складі або тільки теплову, або максимальний захист. Перевірка цих пристроїв найбільш актуальна, так як їх електромеханічна частина відслужила багато років, частина деталей заіржавіла і недієздатна.

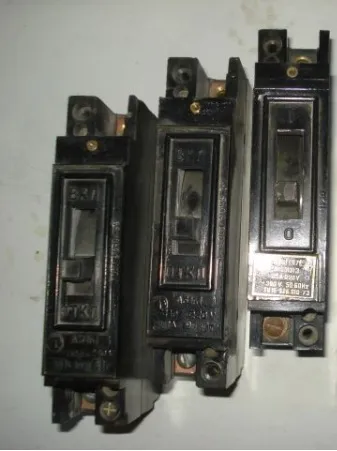

Застарілі моделі вимикачів

Наступний вид автоматичних вимикачів має нерегульовану відсічення і регульовану тепловий захист. Для цього на його передній панелі є регулятор, за допомогою якого номінальний струм теплового розчеплювача змінюється в межах 0,5 - 1,0 від номінального струму автомата. Такі автомати застосовуються для захисту електродвигунів і точної настройки на ток захищається кабельної лінії, забезпечення селективності захистів від перевантаження. Регулятором виставляється струм, при якому починається робота теплового захисту. Положення регулятора відбивається і на сімействі характеристик вимикача.

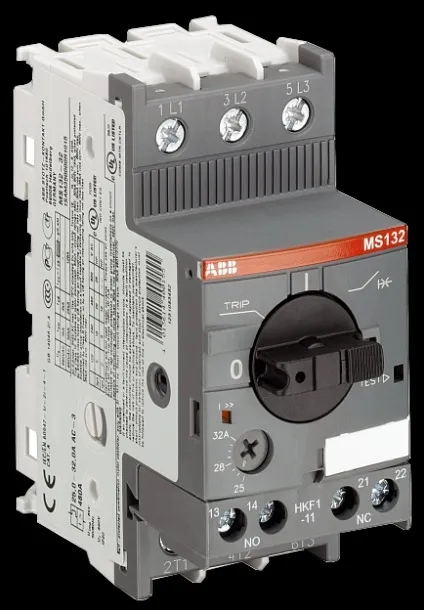

Автомат з регульованою тепловим захистом

Ще складніше конструкція вимикача, що має крім регульованого теплового розчеплювача ще і регульований електромагнітний. Є моделі, в яких регулювання здійснюється механічно. зміною зусилля пружини, яка протидіє зусиллю, створюваному котушкою відключення. Такі пристрої зустрічаються у вимикачів старого зразка.

У сучасних автоматів регулювання виконуються за допомогою вбудованого блоку захисту. Це комплекс, що включає в себе датчики струму, встановлені на всіх трьох фазах вимикача, і напівпровідниковий пристрій, обробляє отримані сигнали.

Автомат з напівпровідниковим расцепителем

Склад захистів, що встановлюються в максимальній комплектації в такі автомати:

максимально струмовий відсічення з регульованою незалежної від струму витримкою часу;
захист від перевантаження з регульованим стартовим струмом і характеристикою спрацьовування за часом;
захист від струмів однофазного замикання, з регульованою уставкой і витримкою за часом.

Пристрої для перевірки автоматичних вимикачів

Комплекси, які використовуються для перевірки вимикачів, спеціально розробляються для цієї мети. Винятком є пристрої серії РЕТОМ. які спочатку призначені для перевірки релейного захисту, але можуть використовуватися і для подачі струмів на контактну систему вимикача з контролем моменту відключення.

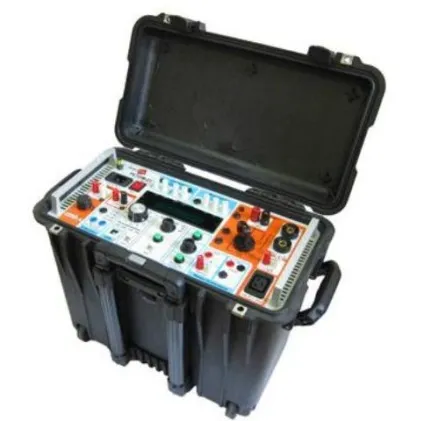

Найбільш підходить для цієї мети РЕТОМ-21. Перевірка спрацьовування теплового розчеплювача виконується подачею безперервного струму одночасно з запуском секундоміра приладу, налаштованого на фіксацію зникнення струму при відключенні. Електромагнітні расцепители перевіряються струмами, що подаються імпульсами тривалості, яка встановлюється користувачем. При плавному підйомі струму неминуче спрацьовування захисту автомата від перевантаження.

Важливе значення РЕТОМ - струм, що подається для перевірки - синусоїдальний. Більшість інших пристроїв, спеціально розроблених для перевірки автоматів, видає імпульсний струм, що формується тиристорн регуляторами. Але їх габарити менше, а управління - простіше.

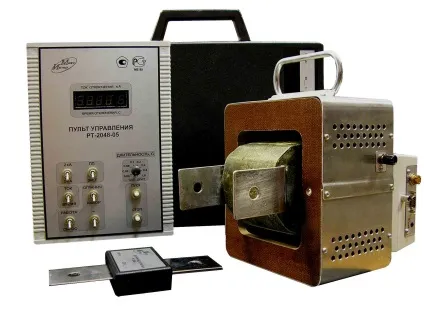

Пристрій для перевірки автоматів РТ-2048

Таких пристроїв багато. Струм для перевірки відсічення вони теж подають збільшуються за амплітудою імпульсами регульованою тривалості, а для перевірки теплового захисту виставляється потрібний струм і запускається секундомір.

Методика перевірки автоматичних вимикачів

Перед перевіркою модульного вимикача визначають його номінальний струм і кратність спрацьовування. Потім за влучним висловом знаходять діапазон часу, в який вкладається тепловий захист при триразовому номінальному струмі. Таким струмом її та перевіряють.

Автомат підключається до випробувального пристрою. Спочатку перевіряють відсічення. Автомат включають і через нього короткочасно пропускають струм, збільшуючи його величину ступенями. Більшість приладів виконують підйом струму і витримку часу між ступенями автоматично.

Паузи при підйомі потрібні для того, щоб виключити передчасне спрацьовування теплового захисту. Після спрацьовування фіксують ток відсічення, і автомат відразу ж включають знову. Якщо він не включиться, то спрацювали не відсічення, а тепловий захист. Це правило не відноситься до автоматам з напівпровідниковими расцепителями.

Потім автомату дають трохи охолонути і перевіряють теплової расцепитель. Ступенями піднімають ток до триразового номінального. Паузи роблять для того, щоб биметаллическая пластина расцепителя завчасно не почала згинатися. У цьому випадку результати перевірки спотворяться.

Одночасно із запуском секундоміра подають струм. Фіксують час, за яке спрацював захист, порівнюють його з діапазоном, певним за влучним висловом.

При виході виміряних параметрів з допустимого діапазону автомат бракують. Якщо спрацьовування теплового захисту не відбувається за максимальний час, певне за влучним висловом, випробування припиняють. Інакше від нагрівання розплавиться корпус автомата.

У триполюсних вимикачів перевіряються всі три фази, характеристики спрацьовування їх приблизно однакові, але не ідентичні - елементи захисту у них різні і кожен має розкид параметрів.

Перевірка напівпровідникових расцепителей

Принцип перевірки той же, відмінність лише в тому, що спочатку потрібно виставити на расцепителей необхідні уставки. Оскільки такі автомати використовуються для захисту виробничих механізмів, що живлять фідерів на трансформаторних підстанціях і розподільних пристроях, то ці дані беруть з проекту.

Пристрої для перевірки мають обмеження по максимально видається току. Тому потужні автоматичні вимикачі безпосередньо перевірити вдається не завжди. Струм відсічення в 10 000 А видати не просто. Тому працівники електролабораторій йдуть на хитрість. Уставка по струму знижується до величини, яку здатне видати використовується перевірочне пристрій. Після перевірки вона повертається у вихідне положення.

Те ж саме робиться і з уставкой по току перевантаження. Якщо її можна зовсім вивести, то при перевірці відсічення ця можливість обов'язково використовується. Помилкового спрацьовування захисту від перевантаження не відбудеться.

Але чекати при перевірці потужних автоматів доведеться все одно. Токи настільки великі, що нагрівається перевірочне обладнання і з'єднувальні дроти. Щоб не вивести прилади з ладу і не розплавити ізоляцію, в роботі регулярно робляться паузи.
