Один ламповий аудіофіла попросив мене переробити радіолу в підсилювач. Викидати або розбирати таку старовину шкода, так що я взявся за роботу. Спостерігайте за тим, як я буду псувати переробляти радіолу.

Спочатку познайомимося з самим пацієнтом ближче. Агрегат 1976 року. Процес розбирання я не зняв, так що деякі зображення самої радіоли будуть з інтернету.

Лампова радіола 2-го класу «Кантата-204» побудована на базі раніше серійно випускається моделі "Кантата-203". Модернізований лише зовнішній вигляд радіоли і введені деякі зміни в принципову схему.

Радіола призначена для прийому передач радіомовних станцій з амплітудною модуляцією в діапазонах довгих, середніх і коротких хвиль, з частотною модуляцією в діапазоні ультракоротких хвиль, а також для відтворення грамзапису.

У радіолі застосовано електропрогравальної пристрій типу III ЕПУ-38. У вбудованій акустичній системі радіоли використовуються дві головки гучномовців: 4ГД-35 і 1ГД-40. Номінальна електричний опір акустичної системи 4 Ом.

Конструкція: Корпус радіоли - дерев'яний, оздоблений шпоном цінних порід дерева з лакованої поверхнею. В верх ній частині корпусу радіоли розміщено електропрогравальної пристрій, що закривається піднімається кришкою. На передній панелі корпусу укріплена одна головка гучномовця (4ГД-35) і розташована шкала настройки, а також всі основні органи управління радіоли. На одній з бічних стінок корпусу розташована друга головка (1ГД-40).

Габаритні розміри радіоли - 275х750х330 мм. Маса 21 кг.

Ось таку дрібницю я буду ламати. Радіоприймач не працював і кнопки перемикання діапазонів заїдали, УНЧ був цілий. Його я і буду відокремлювати від основного шасі разом з блоком живлення.

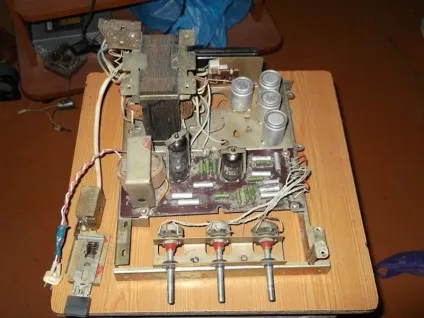

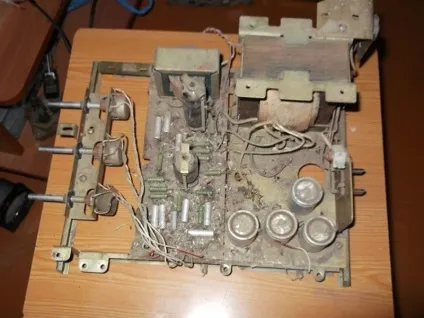

Витягнув шасі і відпиляв необхідне:

За довгі роки все припало пилом, змахуємо її:

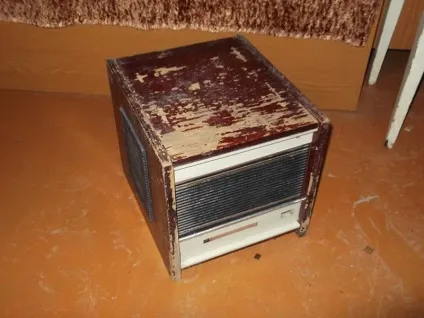

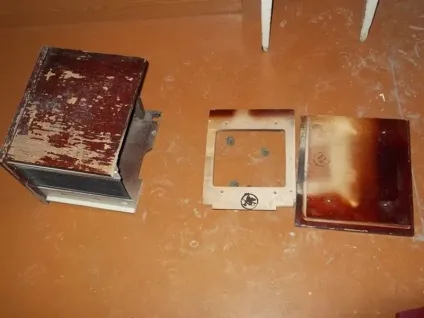

Тепер то краще. Ставимо усилок на поличку і йдемо займатися корпусом. Найоптимальнішим варіантом було використовувати вже наявну частину корпусу радіоли, так що озброюємось ножівкою і відпилюємо необхідне:

Збираємо корпус, я скріплював стінки саморізами. За роки клей втратив свою міцність, так що довелося поєднувати саморізами обидві сторони.

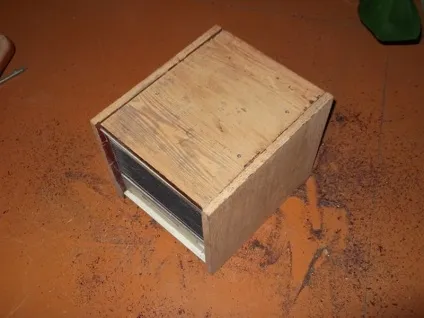

Коробочка готова, але дуже страшнувато. Так що приступаємо до обробки, зчищають старий лак:

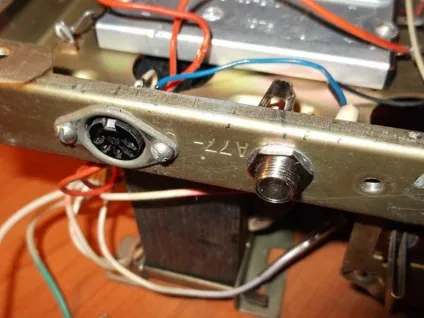

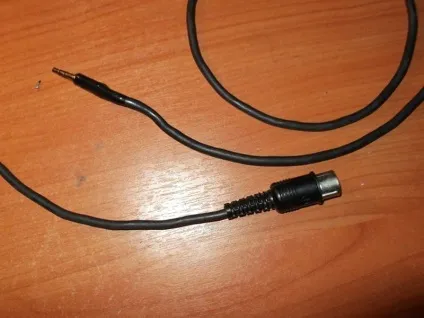

Корпусок готовий, тепер починаємо розбиратися зі нутрощами підсилювача. Встановив 2 вхідних гнізда - одне для шнура, інше для гітари. Усилок буде використовуватися як звичайна колонка і як комбік.

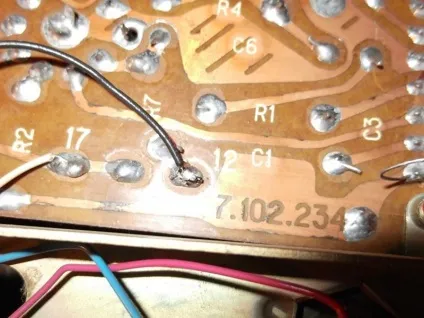

Землю з'єднуємо з шасі, а правий і лівий канал подаємо на точку 12:

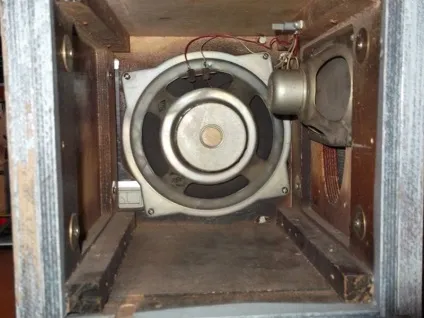

З електронікою все готово, приступаємо до монтажу. Починаємо з динаміків:

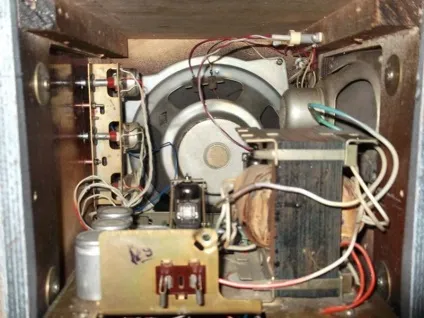

Високочастотний динамік заважає розташуванню вихідного трансформатора, з цього встановив його горизонтально. Монтуємо шасі:

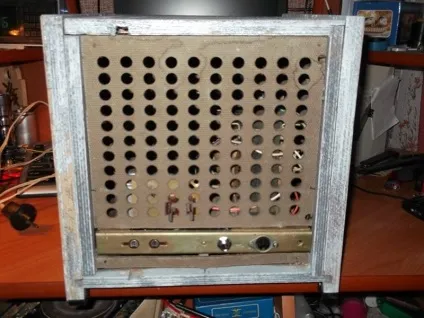

І закриваємо все це справа кришечкою:

Радіола схудла з 21 кг на 8 кг. Звучання офігенно, особливо при підвищенні низьких частот і зменшення високих.
