Переробка ламп підсвічування жк монітора на світлодіодні стрічки

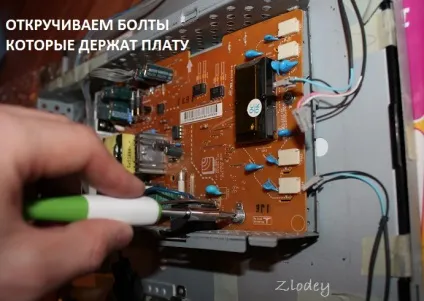

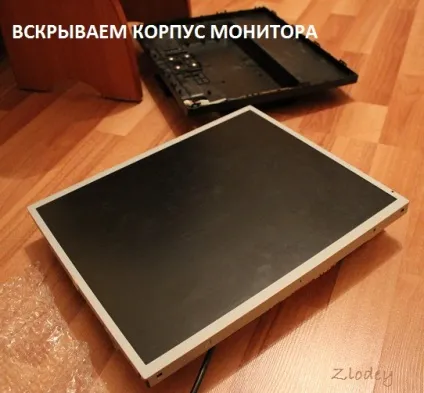

Віддали мені на запчастини ЖК монітор LG L1753S на 17 дюймів, древненькій такої. Так як мені дуже подобаються дисплеї формату 4: 3, то я просто зобов'язаний був його воскресити. Ще у цих стареньких ЖК моніторів є друга гідність - приємні для ока кольори. Включаю моник в мережу, загоряється підсвічування на 1 секунду, і гасне. Зрозуміло, значить спрацьовує захист інвертора. Розбираю монітор.

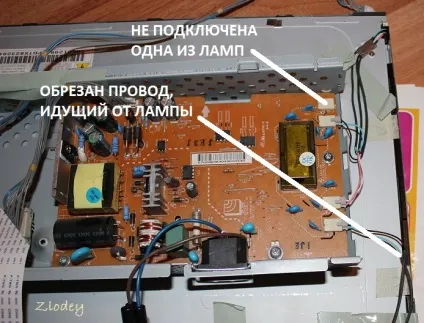

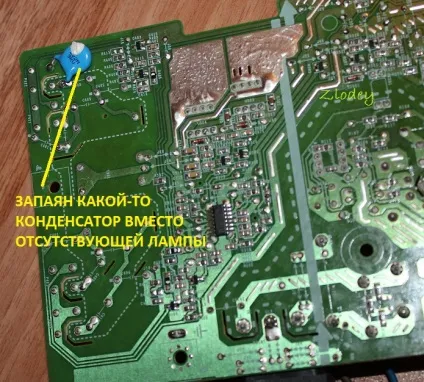

Дивіться, з інвертором ніби все в порядку, але в моніторі хтось добряче покопався. На звороті плати бачу конденсатор, припаяний замість однієї з ламп, і від цієї лампи відрізані дроти. З інвертором возитися не хотілося, купувати лампи тим більше, тому я вирішив розібрати дисплейний модуль, і замінити лампи на світлодіодні стрічки.

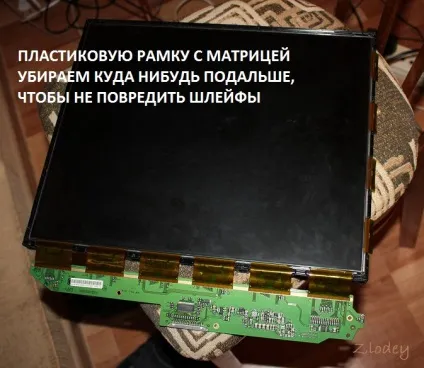

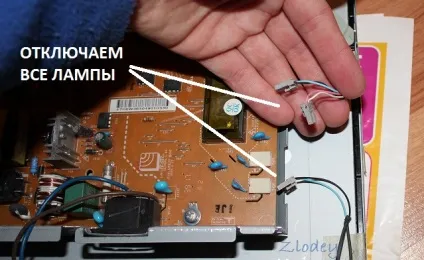

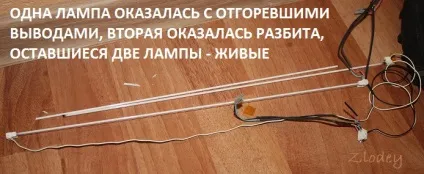

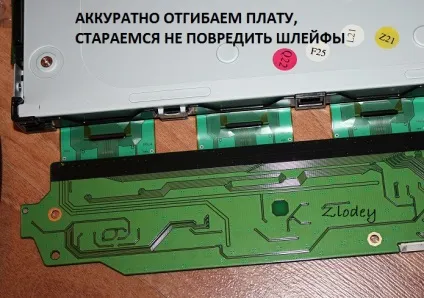

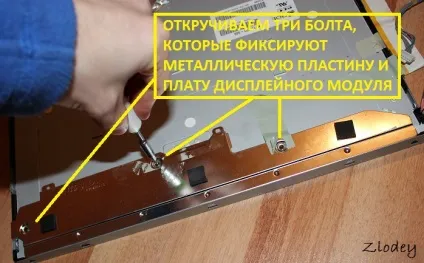

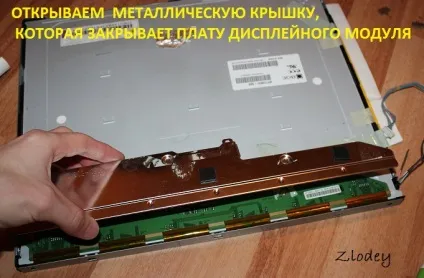

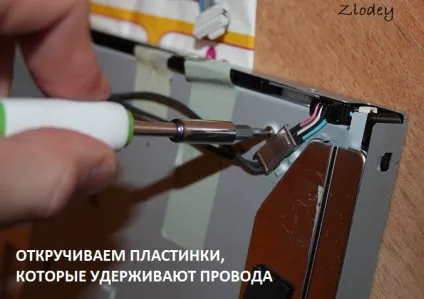

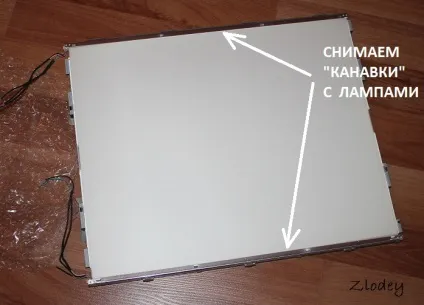

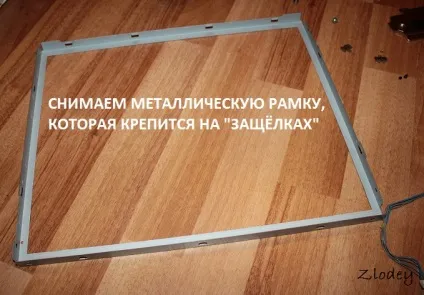

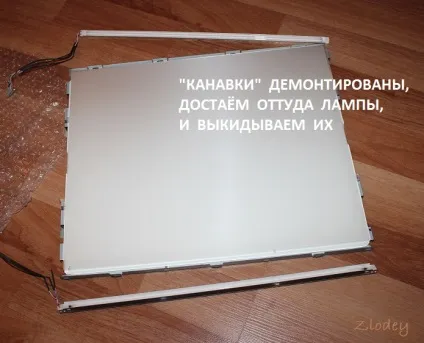

Після того, як я розібрав дисплейний модуль і дістав лампи, з'ясувалося, що в однієї з них отгоревшіе висновки, інша тріснути, а що залишилися дві лампи цілі. Лампи дістаємо з "канавок" і викидаємо, в канавки приклеюємо світлодіодну стрічку. Також в обов'язковому порядку потрібно знеструмити харчування інвертора, який раніше мав лампи. Для цього шукаємо ланцюг 12 вольт (по цьому ланцюзі зазвичай коштує парочка електролітичних конденсаторів), потім відстежуємо доріжку, яка йде в напрямку мікросхеми інвертора, і перерізуємо цю доріжку. Ця дія ОБОВ'ЯЗКОВО ПОТРІБНО ЗРОБИТИ.

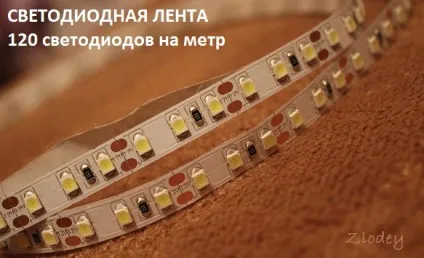

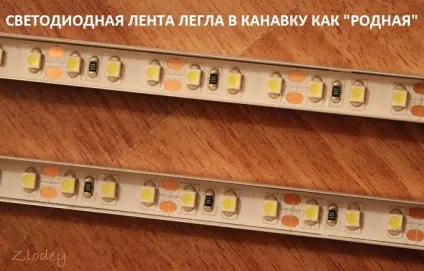

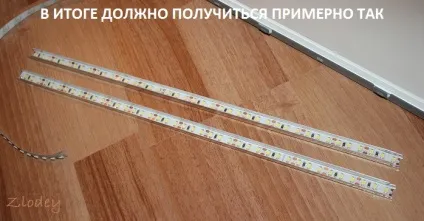

Стрічку краще взяти нейтрально-білого світіння, а також по ширині її потрібно брати мінімально вузьку (ширина стрічки на фото 8 мм). Також важливо кількість світлодіодів - не менше 120 світлодіодів на метр стрічки.

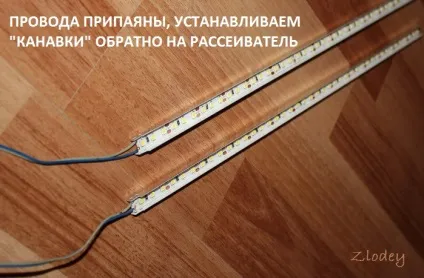

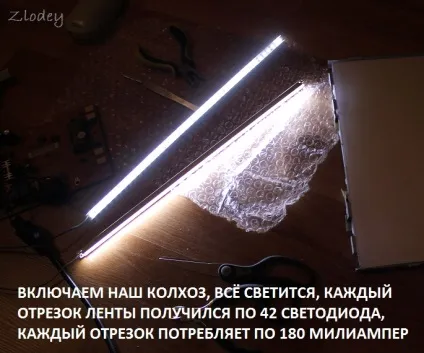

Після того як приклеїли стрічки, виводимо дроти, і перевіряємо працездатність девайса.

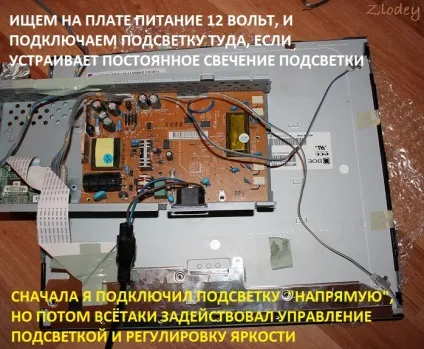

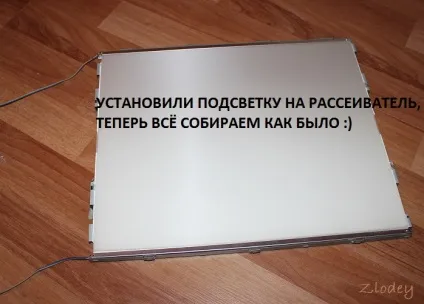

Далі дисплейний модуль можна зібрати. Живити стрічки можна від ланцюга "12v", на платі висновки підписані.

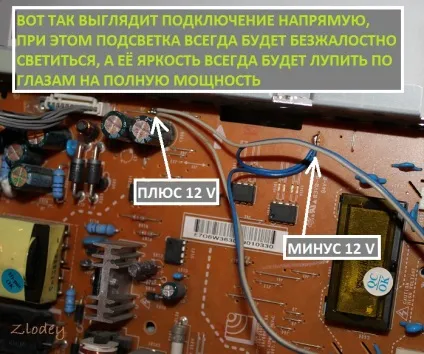

На платі можна знайти перемички, на яких присутній харчування 12 вольт, і припаяти дроти підсвічування до цих перемичок.

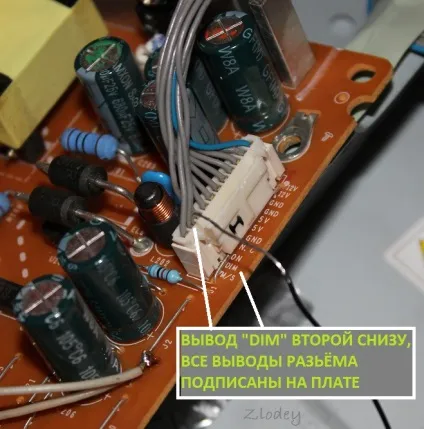

Після цієї ситуації з'являється проблема - підсвічування постійно включена, та ще й яскравість не регулюється. Приступаємо до пошуку ланцюга регулювання яскравості підсвічування. Уважно дивимося на написи поблизу роз'ємом. Висновок "ON" включає і вимикає підсвічування, коли підсвічування включена, на виводі "ON" присутня напруга близько 3 вольт. Коли підсвічування вимкнене, на виводі "ON" напруга відсутня. Висновок "DIM" регулює яскравість підсвічування шляхом зміни шпаруватості ШІМ сигналу. При установці майже максимальної яскравості, шпаруватість ШІМ становить 80. 90%, амплітуда сигналу 5 вольт. При відключенні підсвічування, на виході "DIM" також відсутня сигнал, тому використовувати висновок "ON" не потрібно. І для включення / відключення, і для регулювання яскравості, досить використання виведення "DIM". Для того, щоб регулювати яскравість, потрібно підключити світлодіодну стрічку через N-канальний полевичок, а на затвор полевічка подати сигнал з виведення "DIM" через невеликий резистор (100. 200 ом).

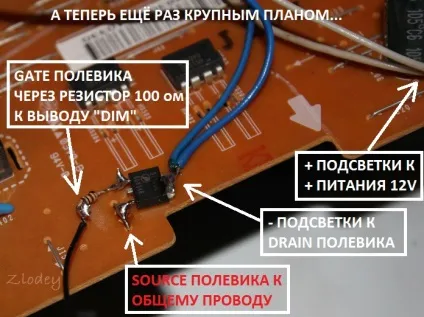

Полевик я взяв зі згорілої материнської плати, N-канальний AP9T18GH, з максимальний напругою стік-витік 20 вольт, і струмом 10 ампер. До речі сказати, кожен з відрізків стрічки споживає приблизно по 180 міліампер, тому можна використовувати практично будь-який польовика з струмом не менше 0,5 ампер. Також я заради інтересу заміряв напруга живлення по ланцюгу 12 вольт. Напруга виявилося в межах норми.

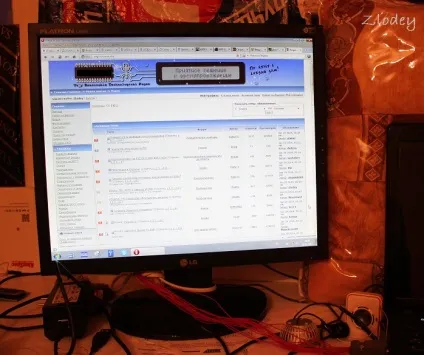

Після остаточного складання дисплейного модуля, я протестував рівномірність світлодіодного підсвічування. Результат мене дуже порадував, рівномірність вийшла пристойна, тільки в самому верху й у самому внизу якщо придивитися, трохи помітний нерівномірний світло від стрічки. Ось на фото рівномірність світлодіодного підсвічування після переробки:


список радіоелементів
Привіт, брати колгоспники!
Хочу поділитися чого я сьогодні наколхозіл. Років 3 тому, надихнувшись цією статтею я також замінив лампи в своїх двох Samsung 731BF. Вони практично однолітки, але у другого лампи прожили на рік довше. Стрічку я замовляв у того ж постачальника і, як-би, точно такий же колірної температури, але, та, яку замовив для другого монітора, виявилася набагато жовтіше.
Так ось. У цій моделі моніторів на платі БП і інвертора є 5 і 15 В. Є ON / OFF і інвертовані A-DIM і B-DIM. Так як у мене в той момент не було "кренок" під рукою, то я просто вивів провід з монітора і підключав до БП комп'ютера. Інвертор відключив випаявши запобіжник на платі.
Вчора я вирішив довести цю справу до розуму. Спробував застосувати вирізані ножицями по металу зі старої материнки 07N03L і 14N03L. Нічого не вийшло. Пробував робити "драйвер" і "інвертор" на транзисторі BC547. Загалом провозився весь день і кинув.
Працює тільки включення / вимикання. Регулювання яскравості не працює. Але мені і так супер - дві яскраве підсвічування від моніторів в режимі "енергозбереження" дуже напружували іноді.
Можливо, так робити не можна, і воно може незабаром згоріти. Буду вдячний, якщо підкажете, хто краще розбирається в таких схемах.
Прикріпив картинки з ілюстрацією мого колхозінга.
Юрій
Найчастіше, діє закон "подвійного западла".
DIM і ON / OFF інвертовані (100% підсвічування при 0 В, 0% підсвічування при трохи більше 3 В; при включенні монітора 0 В, а при виключенні - трохи більше 5 В)
Анолог прямого DIM вдалося відшукати на матплата (підсвічування змінюється з 50 до 100% від мінімуму до максимуму)
Без ON / OFF підсвічування горить постійно
На даному етапі підсвічування виконана за схемою від Zlodey (на AP60T03GH)
Хотілося б реалізувати відключення монітора від штатного сигналу ON / OFF
У мене виходить по 47 шт. на відбивач (385мм). Досвід застосування був. Переробляли монітор на верстаті, яскравість вийшла вище ніж від ламп. Правда там не використали регулювання, просто посадили на наявні 14,8В через 7812 з установкою останньої на корпус для відводу тепла (злегка нагрівалася).
Звичайно, потрібно використовувати рідну драйвер монітора. Все необхідне є на платі: +12, ON / OFF, DIM. На Вашій схемі (стор.32) чомусь не підписані контакти роз'єму, але схема дуже схожа на ViewSonic VA1703wb, застосований один і той же контролер і підписані контакти роз'єму (стор.68):
Якщо Ви маєте світлодіоди стабілізованою напругою, навантаження постійна (світлодіоди), то і струм буде "стояти" на місці (опускаємо тонкощі нагріву світлодіодів).
Підкажіть яку доріжку треба перерізати щоб відключити інвертор? З паяльником особливо не дружу, лампи живляться від зовнішнього блоку, на яскравість все одно.
Товариші, SOS. Монітор IIYAMA Pro-Lite H511S. Де знайти схему? Чи будуть складності з установкою світлодіодів?
Монік LG l1942 купив кит інвертор + світлодіодні лінійки. З БП монітора виходить +5 і +22. Робив резистивний дільник, щоб отримати 12, але при підключенні навантаження на виході замість (11,13,15в - пробував кілька варіантів з резисторів, що були під рукою) провалюється до 7,4-7,7В природно світить тьмяно. Що я роблю не так?
Резистивний дільник підходить тільки для мікрострумової навантажень, а у вас навантаження силова. Тільки стабілізатор вам допоможе.
Привіт, а чи не можна без всіх цих премудростей з паяльником і транзисторами зробити простіше. зовсім новачок в цих справах. Мене цікавить чому не можна зачепити світлодіодну стрічку на дроти що йдуть раніше до вийшли з ладу ламп (якщо наприклад підібрати стрічку з таким же напругою живлення). Якщо немає то чи можна не вдаючись до переробки плати монітора просто підключити стрічку до зовнішнього БП, а лампи просто відключити? регулювання яскравості не важлива для мене, а контрасность думаю все одно буде регулюватися через штатний меню монітора.
На лампах там напругу до кіловольта, і струм дуже слабкий. Світлодіоди на таку напругу не знайдете.
Підкажіть будь ласка товариші! Зробив все як описано, але! При підключенні навантаження вихідна напруга на транзисторі близько 8 Вольт, а без світлодіодних стрічок нормально близько 14. При підключенні безпосередньо плюс і мінус без керуючого контакту на затворі стрічки світяться відмінно, але постійно (воно й зрозуміло) чому відбувається падіння напруги на виході транзистора не можу зрозуміти. Полевик не слабкий ніби. Монітор benq fp71g +. Допоможіть розібратися, дуже треба!
Можливо транзистор не той поставлений
Можливо, але в цій статті взагалі меншого номіналу польовика, я не профі в електронікою, тільки ази є, я електрик з 220-10кВ, але суть зрозумію. Номінал резистора я на скільки знаю не має значення, я поставив 2кОм, кажуть що можна і хоч 40 ом - головне щоб затвор відкрився. Може конденсатор на висновок вліпити? Якби були котушки для реле автомобіля на 3,3 вольта вже б зробив
Номінал має значення. Там ШІМ-діммірованіе, затвор швидко заряджається / розряджається, транзистор відкривається / закривається багато разів за секунду.
2 кОм це багато, оптимально - 100. 330 Ом.
Транзистор теж підійде не будь-який - треба щоб від 3 вольт надійно відкривався. Деякі польовики від 4. 5 вольт відкриваються - такі не підходять.
Я якщо чесно заплутався. Ми підключаємо 3,3 вольта з сигналу він / оф через резистор на затвор. Резистор в свою чергу дає ще втрату напруги, я завтра спробую плюс і мінус для підключення взяти в районі запобіжника на підсвічування, я точно не пам'ятаю, але начебто ті які я зараз підключив йдуть ще через пару кондерів! Коротше я за пивом і методом наукового тику
Резистор дає обмеження струму. Щоб в момент зарядки затвора, не спалити вихідний порт мікроконтролера.
Якщо підключаємо до ланцюга On / Off, тоді резистор на 2 кОм ще може підійти, але якщо підключаємо до висновку Dim, тоді резистор ставимо не більше 330 Ом.
У вашому випадку швидше за все транзистор не підходить.
Добрий день, у мене монітор Samsung 2232BW хочу зауважити лампи на діодні стрічки.
Замерка on / off 3v, A-dim 0v, B-dim0v думаю управління яскравості не вийде або можна?
Підключив N - канальний транзистор на on / off там присутній 3v, коли перший раз підключаю і перевіряю на кнопку on / off відповідає і працює але після складання постійно горить підсвічування екрану і перестає відповідати на кнопку вкл.
Вище зазначених я не знайшов схожу проблему.
коли перший раз підключаю і перевіряю на кнопку on / off відповідає і працює але після складання постійно горить підсвічування екрану і перестає відповідати на кнопку вкл
У мене точно таке ж було. У моєму випадку причина такого "ефекту", полягала в короткому замиканні мінусового контакту світлодіодним стрічки на металеву планку розсіювача. Теж голову поламав трохи. Як так - розібраний працює, а зібраний глючить. При укладанні 8мм стрічки в канавку, її довелося згинати буквою "П". В одному місці ізоляція світлодіодної стрічки лопнула і закоротити на планку. Пізніше напишу свою історію ремонту монітора.
Іноді лампи можна витягти без розбирання дисплея
Доброго времени суток, недавно у мене погас монітор, розкрив і з'ясував що проблема у підсвічуванні (роздутих конденсаторів в блоці живлення при цьому не було але все ж замінив їх). Монітор LG L194WT. Вирішив поміняти підсвічування з лампової на светлодіодную, купив підсвічування і драйвер до неї, знайшов потрібні значення напруг на платі і під'єднав, все працює як нада 5 хв потім чуствуется неприємний запах і йде дим. Маючи нюхові рецептори з'ясував що жахливо гріється котушка (червоне коло на картинці).
Допоможіть будь ласка, в чому проблема? (Всі підписи: земля, vcc, on / off відносяться до проводів драйвера)
Харчування штатного інвертора не забули знеструмити?
да спасибо я це вчора зрозумів. Тільки ось як це зробити? Можна просто випаять трансформатор для живлення інвертора?
Знеструмив стаціонарний інвертор шляхом видалення трансформатора для харчування інвертора, але це проблему не вирішило, все так же гріється котушка
У цьому сервіс мануалі на останній сторінці схема
блоку живлення. За схемою, котушка L201 (це та, що у Вас гріється) допускається установка перемички.
На початку перевірте транзистори Q303. Q308 на цілісність (за схемою стор.32)
Ці транзистори, як я розумію, в світлодіодному харчуванні не беруть участь. Тому в разі пробою їх можна випаять, або знеструмити (зняти живлення 12в з колекторів)
Так спасибі начебто, допомогло. Замінив котушку на Перемичка, перевірив всі транзистори - витоку не було. Працює вже 6 годин якихось дефектів не виявлено.
