Пристрій має досить просту схему. Простий двотактний автогенератор, який виконаний по полумостовой схемою, робоча частота порядку 30кГц, але цей показник сильно залежить від вихідної навантаження.

Схема такого блоку живлення дуже не стабільна, не має ніяких захистів від КЗ на виході трансформатора, мабуть саме через це, схема поки не знайшла широкого застосування в електронних колах. Хоча останнім часом на різних форумах спостерігається просування даної теми. Люди пропонують різні варіанти доопрацювання таких трансформаторів. Я сьогодні спробую всі ці доробки поєднати в одній статті і запропонувати варіанти не тільки доопрацювання, але і умощнения ЕТ.

В основу роботи схеми заглиблюватися не будемо, а відразу приступимо до справи.
Ми спробуємо доопрацювати і збільшити потужність китайського ЕТ Taschibra на 105 Ватт.

Для початку хочу пояснити, з якої причини я вирішив взятися за умощнение і переробку таких трансформаторів. Справа в тому, що недавно сусід попросив зробити йому на замовлення зарядний пристрій для автомобільного акумулятора, який був би компактним і легким. Збирати не хотілося, але пізніше я натрапив на цікаві статті в яких розглядалася переробка електронного трансформатора. Це наштовхнуло на думку - чому б не спробувати?

Таким чином, були придбані кілька ЕТ від 50 до 150 Ватт, але досліди з переробкою не завжди завершувалися успішно, з усіх вижив тільки ЕТ на 105 Ватт. Недоліком такого блоку є те, що трансформатор у нього не кільцевої, в зв'язку з чим незручно відмотати або домотать витки. Але іншого вибору не було і довелося переробити саме цей блок.

Як нам відомо, ці блоки не включаються без навантаження, це не завжди є гідністю. Я планую отримати надійне пристрій, який можна вільно застосовувати в будь-яких цілях, не боячись, що блок живлення може перегоріти або вийти з ладу при КЗ.

Суть ідеї полягає в додаванні захисту від КЗ, також усунення вищевказаного недоліку (активація схеми без вихідний навантаження або з малопотужної навантаженням).

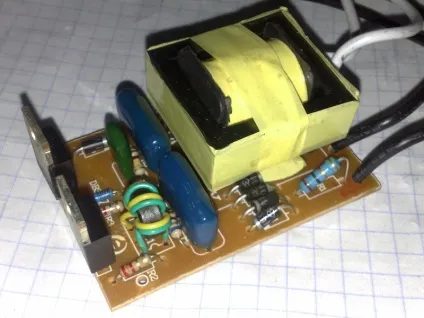

Дивлячись на сам блок, ми можемо побачити найпростішу схему ДБЖ, я б сказав, що схема не до кінця відпрацьована виробником. Як ми знаємо, якщо замкнути вторинну обмотку трансформатора, то менше, ніж за секунду схема вийде з ладу. Струм в схемі різко зростає, ключі в мить виходять з ладу, іноді і базові обмежувачі. Таким чином, ремонт схеми обійдеться дорожче вартості (ціна такого ЕТ близько 2,5 $).

Трансформатор зворотного зв'язку складається з трьох окремих обмоток. Дві з цих обмоток живлять базові ланцюга ключів.

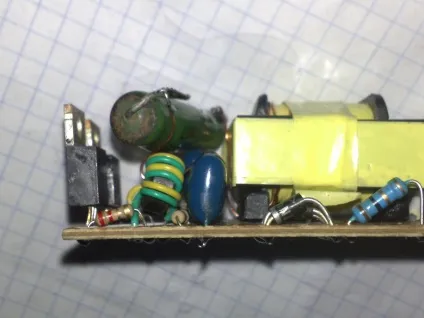

Для початку видаляємо обмотку зв'язку на трансформаторі ОС і ставимо перемичку. Ця обмотка включена послідовно з первинної обмоткою імпульсного трансформатора.
Потім на силовому трансформаторі мотаємо всього 2 витка і один виток на кільці (трансформаторі ОС). Для намотування можна використовувати провід з діаметром 0,4-0,8мм.

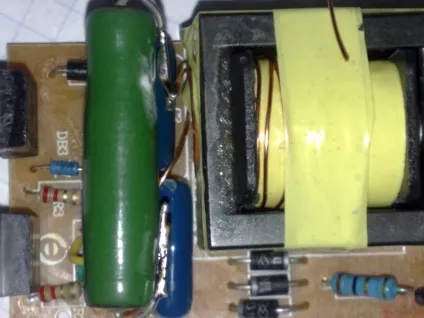

Далі потрібно підібрати резистор для ОС, в моєму випадку він на 6,2 ОМ, але резистор можна підібрати з опором 3-12 Ом, чим вище опір цього резистора, тим менше струм захисту від КЗ. Резистор в моєму випадку використаний дротяний, чого робити не раджу. Потужність цього резистора підбираємо 3-5 ват (можна використовувати від 1 до 10 ват).

Під час КЗ на вихідний обмотці імпульсного трансформатора струм у вторинній обмотці падає (в стандартних схемах ЕТ при КЗ струм зростає, виводячи з ладу ключі). Це призводить до зменшення струму на обмотці ОС. Таким чином, припиняється генерація, самі ключі закриваються.

Єдиним недоліком такого рішення є те, що при довготривалому КЗ на виході, схема виходить з ладу, оскільки ключі гріються і досить сильно. Не варто піддавати вихідну обмотку КЗ з тривалістю більше 5-8 секунд.

Схема тепер буде заводитися без навантаження, одним словом ми отримали повноцінний ДБЖ з захистом від КЗ.

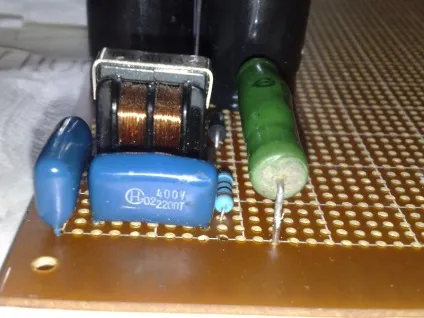

Тепер постараємося, в якійсь мірі згладити мережеве напруга від випрямляча. Для цього будемо використовувати дроселі і згладжує конденсатор. У моєму випадку використаний готовий дросель з двома незалежними обмотками. Даний дросель був знятий від ДБЖ DVD програвача, хоча можна використовувати і саморобні дроселя.

Після моста слід підключити електроліт з ємністю 200мкФ з напругою не менше 400 Вольт. Ємність конденсатора підбирається виходячи з потужності блоку живлення 1мкФ на 1 ват потужності. Але як ви пам'ятаєте, наш БП розрахований на 105 Ватт, чому ж конденсатор використаний на 200мкФ? Це зрозумієте вже зовсім скоро.

Тепер про головне - умощнение електронного трансформатора і чи реально це? Насправді є тільки один надійний спосіб умощнения без особливих переробок.

Для умощнения зручно використовувати ЕТ з кільцевих трансформатором, оскільки потрібно буде перемотати вторинну обмотку, саме з цієї причини ми замінимо наш трансформатор.

Мережева обмотка розтягнута по всьому кільцю і містить 90 витків дроту 0,5-0,65мм. Обмотка мотається на двох складених феритових кільцях, які були зняті від ЕТ з потужністю 150 Ватт. Вторинна обмотка мотається виходячи від потреб, в нашому випадку вона розрахована на 12 Вольт.

Планується збільшити потужність до 200 Ватт. Саме тому і потрібен був електроліт з запасом, про який говорилося вище.

Конденсатори напівмоста замінюємо на 0,5мкФ, в штатною схемою вони мають ємність 0,22 мкФ. Біполярні ключі MJE13007 замінюємо на MJE13009.
Силова обмотка трансформатора містить 8 витків, намотування робилася 5-ю жилами проводу 0,7 мм, таким чином, маємо в первинці провід із загальним перетином 3,5 мм.

Йдемо далі. Перед і після дроселів ставимо плівкові конденсатори з ємністю 0,22-0,47мкФ з напругою не менше 400 Вольт (я використовував саме ті конденсатори, які були на платі ЕТ і які довелося замінити для збільшення потужності).

Далі замінюємо діодний випрямляч. У стандартних схемах застосовуються звичайні випрямляючі діоди серії 1N4007. Струм діодів становить 1 Ампер, наша схема споживає чимало струму, тому діоди варто замінити на більш потужні, щоб уникнути неприємних результатів після першого включення схеми. Можна використовувати буквально будь-які випрямні діоди з струмом 1,5-2 Ампер, зворотне напруга не менше 400 Вольт.

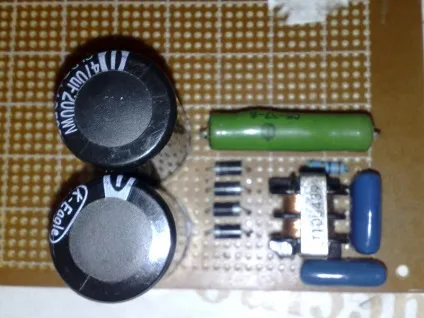

Всі компоненти, крім плати з генератором змонтовані на макетної платі. Ключі були укріплені на тепловідвід через ізоляційні прокладки.

Продовжуємо нашу переробку електронного трансформатора, доповнивши схему випрямлячем і фільтром.
Дроселя намотані на кільцях з порошкового заліза (зняті від комп'ютерного БП), складаються з 5-8 витків. Намотування зручно зробити відразу 5-ю жилами проводу з діаметром 0,4-0,6мм кожна жила.

Згладжує конденсатор підбираємо з напругою 25-35 Вольт, як випрямляча застосований один потужний діод Шотткі (діодні збірки з комп'ютерного блоку живлення). Можна використовувати будь-які швидкі діоди з струмом 15-20 Ампер.
