Монтаж своїми руками електропроводки у ванній

Для ванної кімнати діють особливі правила і норми монтажу електропроводки. Це обумовлено високою вологістю і утворенням конденсату на стінах. Добре відомо, що мокра підлога або стіни прекрасно проводять електричний струм і збільшують ступінь і ймовірність отримання електротравми.

У радянські часи у ванній взагалі не ставилися електричні розетки або вимикачі, а тільки висів лише один світильник на стелі.

Сьогодні у ванній кімнаті встановлюються джакузі, душові кабінки, бойлери, вентилятори та ін. Тому без електрики не обійтися.

Головне при монтажі своїми руками правильно з дотриманням всіх норм провести електропроводку. А як це зробити Ви дізнаєтеся з нашої статті.

Не нехтуйте нашими рекомендаціямі- не створюйте загрозу безпеці для себе і своїх близьких.

Розводку електропроводки слід починати тільки після того, як Ви визначитеся, де повинні бути встановлені світильники, вимикачі, розетки або буде вироблено пряме підключення кабелю на клеммники електроприладу.

Ви повинні враховувати:

Всі електричні розетки, світильники, вимикачі і прилади. встановлені у ванній кімнаті повинні мати клас захисту від проникнення вологи не менше IP 44 і бути надійно заземленими.
Заборонено розташування будь-яких точок підключення або управління освітленням ближче 60 сантиметрів до душової кабінки або ванною. Допускається тільки підключення підсвічування для джакузі потужністю до 12 Ватт.
Ні в якому разі не встановлюйте розетки біля підлоги. що б не допустити їх намокання при витоках води.

Правила монтажу електропроводки у ванній кімнаті.

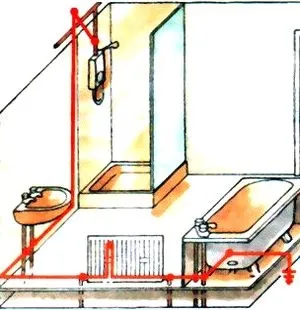

Всі металеві частини повинні бути надійно заземлені. Сьогодні у всіх нових квартирах робиться система вирівнювання потенціалів, що складається з клемної коробки до якої підключаються дроти, надійно з'єднані з усіма металевими частинами ванній.
У коробку приходить провід з PE шини заземлення електрощита і ще один-зі смуги, яка йде по стояку і в підвалі зварюється з контуром заземлення.
Розподільна коробка (в якій поєднуються дроти) встановлюється тільки зовні ванною.
Не допускаються робити будь-які з'єднання або скручування всередині ванної кімнати. Будь-які підключення проводяться тільки цілісним шматком кабелю від коробки.
При розведенні використовується мідний кабель марки ВВГнг 3х1.5 (не горючий) або ВВГнг-LS (з низьким рівнем виділення диму).
Використовуйте для підключення світильників тільки трижильні кабелі. У старих будинках двухпроводная електропроводка, тому доведеться прокласти з електрощита третій заземлюючий провід.
У щиті кабель електроживлення підключається або на двухполюсное УЗО або диф- автомат. що забезпечує миттєве відключення при витоках струму і повністю виключає можливість отримання електротравми. Якщо звичайно вони справні. У своїй практиці я зустрічав ДІФ вітчизняного виробництва, який не реагував на витоку електричного струму на землю.
Прокладка своїми руками електричних кабелів в ванній допускається прихованим способом - тільки в штробі, т. Е. Під штукатуркою або плиткою.
Але багато нерідко прокладають кабелі відкрито по стінах або стелі в гофрованих трубах за ПВХ і т. П.

Поради від електрика:

Для підключення пральної машини і електричного водонагрівача прокладете окремий мідний кабель від електрощита перерізом не менше 2,5 квадратних міліметра.
Якщо в штробі, куди буде кріпиться електропроводка є арматура або інші металеві елементи-на місце зіткнення одягніть кембрик або просто підмотайте ізолентою електрокабель.
Рекомендую використовувати у ванній освітлення на 12 Вольт - галогенові світильники або світлодіодні стрічки. Тільки блок живлення встановлюйте зовні.
При прокладанні електропроводки уникайте місць, де будуть кріпиться полки, дзеркало, шафка, світильник і т. П. Що б виключити можливість випадкового пошкодження під час свердління.
Намагайтеся виключити ситуації користування електроприладами, стоячи у воді або на мокрій підлозі.
Ні в якому разі не допускайте попадання в воду підключених до електромережі пристроїв.

«Прокладка своїми руками електричних кабелів в ванній допускається прихованим способом-тільки в штробі, т. Е. Під штукатуркою або плиткою.»
і далі:
«Але багато нерідко прокладають кабелі відкрито по стінах або стелі в гофрованих трубах за ПВХ і т. П.»

Що це означає - все-таки заборонено чи ні? Чи покарають або все це тільки для особистої безпеки? Я розумію, що прихована проводка менш схильна до ризику попадання вологи.

І друге питання. У ванній стоїть пральна машина і на стіні висить водонагрівач - потрібні 2 розетки. В обох випадках їх можна встановити?

Прокладка не заборонена відкрито по стінах електропроводки. Процитую ТПК 339:
8.4.9 саунах, ванних кімнатах, санвузлах, душових, як правило, повинна застосовуватися прихована електропроводка. Допускається відкрите прокладання кабелів. Не допускається прокладка відкритої електропроводки в металевих трубах і металевих рукавах, а також проводів з металевими оболонками.

Встановити розетки у ванній кімнаті допускається з не менш IP 44 (бризгозахищеність). Не встановлюйте тільки розетки поблизу ванній і умивальника. Чим далі від них встановіть тим краще. Але не ставте ближче 1 метра.

а чи є якісь особливості ізоляції проводів при підключенні стельових світильників (дроти будуть лежати на навісному стелі ПВХ)?
Просто клема (з пружиною або з гвинтом) і ізолента або потрібна якась додаткова захист від попадання вологи / конденсату?
