Перенапруження в мережі причини, види, наслідки

Перенапруження - це стрибкоподібне підвищення рівня напруженості в лінії електропередач. Наведемо приклад: однофазна мережа володіє напругою 220 В - це діюча напруга. Якщо його перевести в амплітудне, то вийде 310 В. Коли виникає імпульсна перенапруга, амплітудне значення показника досягає декількох тисяч вольт. Триває подібний стрибок недовго - кілька мілісекунд, але за такий короткий проміжок часу може відбутися досить несприятливі явища. У цій статті ми розглянемо причини виникнення перенапруги в мережі, а також види даного явища і заходи захисту від нього.

Чим небезпечне таке явище?

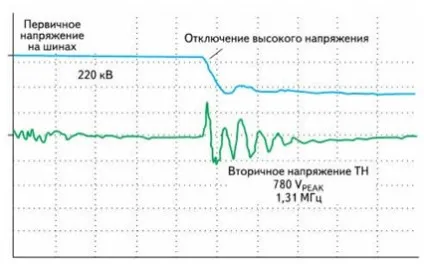

Перенапруження в електромережі виглядає наступним чином:

Електрична мережа з ізоляцією електричних кабелів і проводів, а також будь-яких електроприладів здатна витримати лише певний рівень напруги. Нижче наведена таблиця, в якій вказується електрична міцність ізоляції електричного обладнання.

Як видно з таблиці, практично всі прилади і пристрої не здатні витримати високих показників, більшість пристроїв витримує тільки до 1000 В.

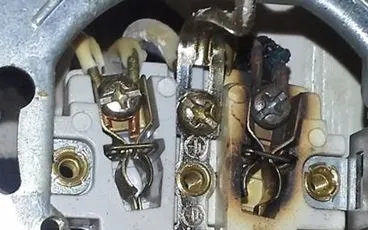

До чого ж призведе перенапруження? Це призведе до виходу з ладу електричної проводки і електроприладів. Також це може стати причиною пожежі, так як ізоляція порушується і відбувається коротке замикання. Адже електромережу (кабельні лінії електричної проводки) постійно знаходиться під напругою. Якщо електроприлад можна захистити від пошкодження, вимкнувши його з розетки, то електропроводку захистити складно. На фото зображено імпульсна перенапруга у вигляді короткого замикання, яке виникло в мережі в результаті пробою ізоляції в розетці.

Не завжди причиною виходу з ладу електричних приладів і обладнання вважається неякісні виробники. Перенапруження в мережі грає не останню роль в цій справі.

різновиди перенапруги

Перш за все слід зазначити, що перенапруження ділиться на чотири види:

• атмосферний або грозове;
• комутаційне;
• перехідний;
• електростатичне.

Коротенько розглянемо причини виникнення кожного з видів небезпечної ситуації.

Атмосферний

Цей вид належить до природних явищ і вважається до найнебезпечнішим, так як викликається грозовими розрядами. При сильних атмосферних опадах виникають подібні розряди, коли сильне імпульсна перенапруга за одну мілісекунду досягає десятки тисяч вольт.

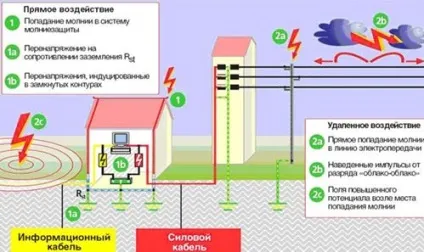

Блискавка може потрапляти безпосередньо в електромережу (повітряна лінія), або в блискавкоприймач. Також перенапруження може виникнути і в результаті попадання електричного розряду на відстані до 1500 метрів.

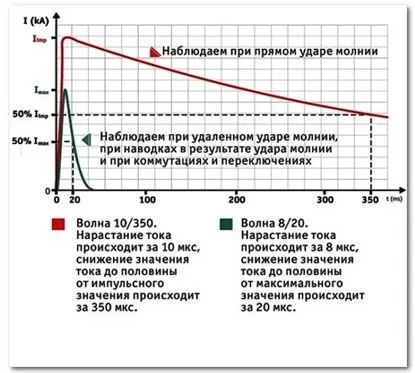

Імпульси попадання бувають різних форм і різні по довжині. Наприклад, на малюнку вказується два різновиди хвилі - 10/350 і 8/20. І якщо судити за графіком, то хвиля 10/350 найнебезпечніша для об'єкта, так як вона набагато сильніше впливає на локальну мережу.

Слід зазначити, що при наявності приймача блискавок, який захищає об'єкт від грозового розряду, половина первинного імпульсу відводиться в землю, а інша половина рівномірно розподіляється між провідниками електрики в будинку.

комутаційне

Таке явище виникає, коли локальна мережа різко змінює свій стандартний режим роботи. Це може бути в результаті різкого включення або виключення потужного устаткування. Це так званий перехідний процес. При подібному явищі імпульси і хвилі досягають високих частот (десятки - сотні кГц), а значення набуває кілька тисяч вольт і як правило залежать від того, якими характеристиками і параметрами володіє мережу.

Причини виникнення перенапруги можуть бути різні. Наприклад, щоб приховувати або автоматичних вимикачів або інших апаратів і механізмів релейного захисту, пуск потужних електродвигунів, силових трансформаторів, батарей статистичних конденсаторів.

перехідний

Подібне явище виникає в результаті напруг промислової частоти. Наприклад, через пошкодження нейтрального провідника (з ізольованою нейтраллю) або фази / корпусу електроустановки та інших внутрішніх пошкоджень.

електростатичне

Таке явище виникає, як правило, в сухих середовищах, коли накопичуються електростатичні заряди і утворюється електростатичне поле. Електростатичне перенапруження вважається непередбачуваним і незвичайним, тому наслідки також можуть бути різними.

Наприклад, якщо носити діелектричну взуття, то при ходінні по килиму людина заряджається до декількох тисяч вольт. А якщо після цього доторкнутися до будь-якої конструкції, яка володіє струмопровідними властивостями (наприклад, батареї або корпусу комп'ютера), то виникне електричний розряд, що триває кілька наносекунд. Такий вид вважається дуже небезпечним для електронних деталей в електрообладнанні і пристроях.

заходи захисту

Електрична мережа грає важливу роль в житті людини, без неї неможливо сьогоднішнє існування. Тому і необхідно захищати своє електрообладнання від такого явища, як перенапруження. Повністю прибрати імпульсна прояв неможливо, але можна зменшити його значення до такого показника, яке не шкодитиме обладнання.

Щоб захистити електромережу та прилади в домашніх умовах необхідно:

• встановити захист від блискавок - блискавкоприймач;
• встановити ПЗІП - спеціальний механізм захисту, який знижує небезпечне імпульсна напруга в 6-10 кВ до безпечного;
• підключити систему зрівнювання потенціалів.

Важливо! Не знаєте, хто відшкодовує збитки, коли все-таки згоріли електроприлади? За мережа повністю відповідальна енергозберігаюча компанія. Тому в першу чергу слід звернутися саме туди і написати заяву, де зазначаються завдані збитки.

Ось ми розглянули, що таке перенапруження в мережі, які причини його виникнення і як захиститися від даного явища в домашніх умовах. Сподіваємося, вам знадобилася надана інформація!
