Перемички віконні залізобетонні, пластикові та інші конструкції, розміри

Максимальний допустимий прогин

Монтаж перемичок для віконних прорізів з куточка здійснюється досить просто - куточки або інші види профілю повинні бути заведені на глибину не менше 20-25 см, як власне, і будь-які інші перемички. При цьому довжина профілів підганяється під шви кладки. Треба сказати, що стіни під такі перемички не обов'язково посилювати арматурою.

Єдине, під перемичками, як правило, виконується подушка з бетону або цегли. В процесі виконання подушки вкрай важливо забезпечити горизонтальність розташування перемички. По суті, це і всі нюанси монтажу металевих балок.

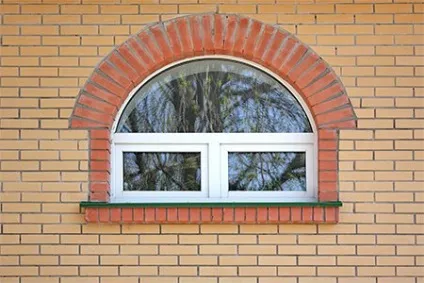

На фото - арочна перемичка з цегли

Цегляні перемички застосовують при облаштуванні прорізів в цегляних будівлях. Причому найчастіше їх використовують для невеликих будинків.

Принцип пристрою таких перемичок заснований на використанні особливо міцного розчину, а також армировочная прутів, які укладаються всередину кладки. Головним достоїнством такої технології є те, що вона дозволяє створювати ефектні арки. В такому випадку кладку виконують, вкладаючи цеглини клиноподібний.

Треба сказати, що цегляні перемички є досить міцними, здатними витримувати велике навантаження. Однак, щоб вони тримали форму до застигання розчину, обов'язково використовуються розпірки, як правило, дерев'яні. Власне, на них і вкладається цегляна кладка, яка згодом набирає міцність.

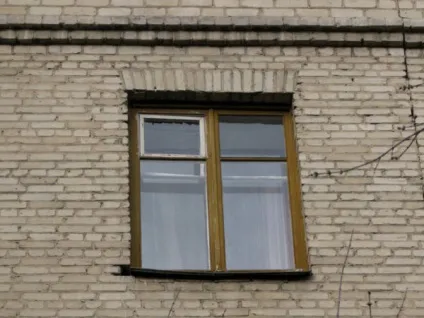

Приклад рівною клинчастої цегляної перемички

Якщо отвір має арочну форму, під нього можна замовити пластикові аркові вікна. В результаті дизайн фасаду буде виглядати дуже ефектно.

Цегляні перемички повинні відповідати наступним вимогам:

• якщо ширина віконного прорізу не перевищує двох метрів, можна викласти цеглини рядами. У цьому випадку вони обов'язково армуються за допомогою прутів;
• розчин для укладання цегли повинен бути 25-ій марки або навіть вище;
• ряди цегли повинні розташовуватися строго горизонтально;
• довжина перемички з цегли повинна бути більше ширини отвору на 50 см;
• якщо ширина отвору перевищує два метри, то укладати цеглу клинами не можна;
• всі шви повинні бути ретельно заповнені розчином.

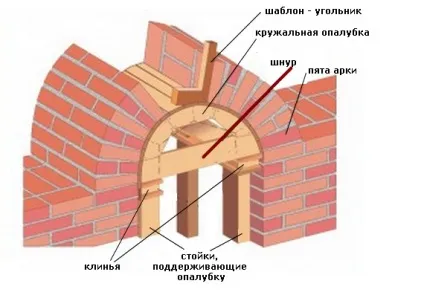

Схема пристрою арочної перемички

Тепер розглянемо, як зробити перемичку над вікном з цегли. Робота здійснюється в такій послідовності:

• коли стіни з цегли будуть зведені на висоту віконного отвору, можна приступати до виконання опалубки (розпірки). Як правило, для цього застосовують дошки товщиною близько 5 см. Нижня дошка повинна розташовуватися строго горизонтально;
• далі в опалубку слід залити розчин товщиною близько 2-3 см і ретельно його разравнять;
• потім в розчин потрібно втиснути прути арматури діаметром 6 мм. Під кожним цеглою має бути не менше двох прутів. Кінці арматури повинні бути виведені на 25 см за межі отвору, причому, їх слід загнути у вигляді гака, тому необхідно заздалегідь розрахувати розміри прутів і підготувати їх;
• після цього на армовану основу укладаються цеглини;
• коли розчин застигне, опалубку можна розібрати.

Підпірки під опалубку потрібно встановити так, щоб після застигання розчину можна було опускати горизонтальну дошку рівномірно.

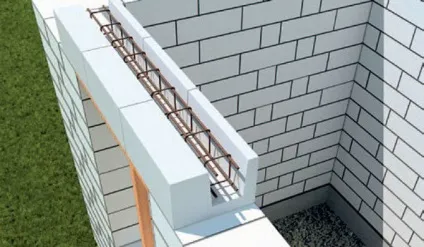

Пристрій перемички з газобетонних блоків

З газобетонних блоків

Віконні перемички для газобетону найчастіше виготовляються з U-образних газобетонних блоків. Так як газобетон сам по собі є легким матеріалами, такі блоки відмінно справляються з поставленим завданням. Принцип їх виготовлення полягає в тому, що внутрішній простір блоків армується і заливається бетоном.

Інструкція з облаштування перемички в даному випадку виглядає наступним чином:

• перед тим як зробити перемичку над вікном з газобетону, слід встановити горизонтальну розпірку, яка буде підтримувати блоки, поки не застигне розчин;
• потім на розпірку укладаються блоки з опертям на стіну не менше 25 см;
• далі, перед тим як залити U-образні блоки бетоном, слід виконати армування. Для цього використовуються чотири прута класу А400-А500 d12-d16. З них виконується просторовий каркас.

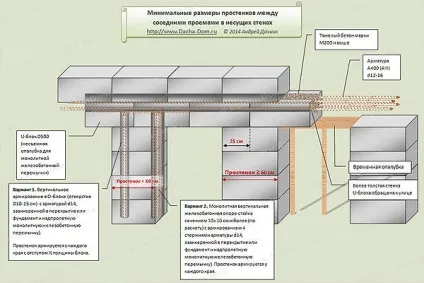

Схема пристрою газобетонной перемички

При цьому поперечна опорна арматура повинна розташовуватися з кроком 40-50 см. Слід зазначити, що розміри лотка в блоках можуть бути різними. Якщо його ширина не перевищує 12 см, можна виконати армування двома прутами, які повинні утворити верхній і нижній армувальний пояс;

• вийшла опалубка з газобетонних блоків заливається бетоном.

Блоки необхідно встановлювати так, щоб їх товста стінка була звернена на вулицю.

Ось, власне, і вся інформація про те, як виконуються перемички над вікнами в будинку з газобетону. Після застигання розчину, розпірку можна демонтувати.

Перемички для вікон виготовляють з різних матеріалів. Вибір конструкції залежить, перш за все, від матеріалів, з яких зводяться стіни. Крім того, важливими факторами найчастіше є такі нюанси, як швидкість установки і навіть дизайн фасаду.
