Переклад контролера usb флеш в тестовий режим замиканням висновків пам’яті

Після деяких програмних збоїв контролера або мікросхеми пам'яті, Windows не може визначити підключений пристрій і при цьому, операційна система не може встановити відповідний драйвер.

Пов'язано це з тим, що керуюча програма контролера не може вважати частину прошивки яка розташована в спеціальній області мікросхеми пам'яті.

В цьому випадку, можна спробувати перевести контролер в спеціальний тестовий режим. При цьому відбувається запуск контролера без опитування мікросхеми пам'яті.

Запустити тестовий режим можна замиканням висновків мікросхеми пам'яті (або знайти на контролері спеціальний тестовий пін і замкнути його на мінус, але для цього потрібен даташит на контролер).

Розбираємо корпус флешки.

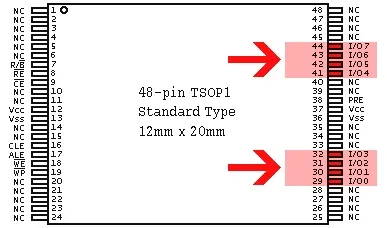

Знаходимо мікросхему пам'яті. Нумерація висновків мікросхеми починається з кута зазначений точкою-ключем проти годинникової стрілки.

1. Перед включенням флешки в USB порт потрібно замкнути між собою 29 і 30 висновки мікросхеми пам'яті, наприклад голкою (в деяких мікросхемах замикати потрібно інші висновки, в залежності від контролера це можуть бути: 30-31, 31-32, 41-42, 42-43, 43-44).
Замикати потрібно дуже обережно, щоб не потрапити на висновок живить мікросхему пам'яті (висновок 37).

2. Потім не розмикаючи контактів підключити флеш в USB порт.

Після визначення флеш в системі і установки драйверів - розімкнути висновки. При цьому, флеш стане видна в Windows і буде доступна в утиліти для форматування.

У цей момент, чи не відключаючи флеш від порту, необхідно приступити до роботи з утилітою. Вимикайте флешку від USB тільки по завершенні роботи утиліти або коли вона цього сама попросить.

Цей метод часто допомагає коли спроби прошити призводять до анулювання або незрозумілим помилок в утиліти. (Наприклад в ALCORMP - помилка 30500 або 30700 або в SK6211 PDT - помилка 45 - [DISK_ACCESS_ERROR]).

Якщо флешка не визначилася, значить програмними засобами оживити контролер не вийде.

У флеш виготовлених за технологією перевернутого кристала (монолітні флешки) висновки мікросхеми пам'яті продубльовані в тестових точках на торці корпусу (не у всіх моделях). Стандартної нумерації висновків тут немає, контакти для замикання підбираємо експериментально. Закорочувати контакти зручно тонким ножем, пінцетом, скальпелем і ін.
УВАГА! На деяких контактах присутній напругу живлення 5В і якщо невдало закоротити на нульовий провідник, можна остаточно спалити флешку!

Volume: F:
Controller: USBest UT163 A1B
Possible Memory Chip (s):
Samsung K9MCG08U5M
Samsung K9HBG08U1M
Samsung K9LAG08U0M
Memory Type: MLC
Flash ID: ECD55525 68
Chip F / W: BAя
VID: 1307
PID: 0163
Manufacturer: Not available
Product: Not available
Query Vendor ID: USBest
Query Product ID: USB2FlashStorage
Query Product Revision: 0.00
Physical Disk Capacity: 0 Bytes
Windows Disk Capacity: 0 Bytes
Internal Tags: 26VV-AAAJ
USB Version: 2.00
Max. Power: 98 mA
ContMeas ID: 2A6D-04-00
Microsoft Windows 7 SP1
- www.antspec.com/usbflashinfo/
Program Version: 7.5.0.480

за допомогою замикання 30-31 висновків пам'яті перевів флеху в тестовий режим, потім за допомогою програми USBest_URescue_v1.3.0.71 спокійно перепрошили.
Величезне Вам спасибі за корисну пораду.

а з якою утилітою працювати далі?

Дякуємо! Допомогло скопіювати дані з флешки ADATA.

багато разів порушували, відчував все вивчив поки не спалив Controller =)
було не приємно, зате зрозумів суть проги і його фішки. до речі, можна без проблем зменшувати обсяг пам'яті флешки і відновлювати до вихідного

Вітання! Цей спосіб підходить тільки щоб побачив флешку з подальшому її форматуванням? або ж дані ще є можливість відновити, після визначення і використання проги?

на флеш Transcend JF600 16 Gb чіпи пам'яті «samsung k9lcg08u1m-lcb0», точка в нижньому лівому кутку, як тоді вважати, зліва внизу 1й, потім справа внизу 2й, і далі вверз 3й- ...? замикав з різних сторін - не виходить. флешка один раз визначилася нормально, навіть файл скопіювали, але не форматувалася - після вилучення знову не визначається, тільки один раз визначилася і тут же відвалилася

Особисто я на флешках з самсунговскіе мікросхемами K9 * зазвичай замикаю 5 і 6 контакти знизу навпаки ключа. Цього разу ще й 7-й захопив - goo.gl/ircsu9

Logical drive: I: \ Capacity: 0.0G
Device ID: VID = 18A5 PID = 0302
Device SN: 09AD00000000000000000782
Device version: 1.0

Device vendor: Verbatim
Device model: STORE N GO
Protocol: USB2.0
Max power: not support

Partition type: Device active:
Aligned state: Misaligned

Network error, the request failed!
OS Version: Microsoft Windows XP Professional Service Pack 3
Update Status: The current version is the latest version!
- Description: [I:] Périphérique de stockage de masse USB (Verbatim STORE N GO)

Protocal Version: USB 2.00
Current Speed: High Speed

USB Device ID: VID = 18A5 PID = 0302

Device Revision 0000

Manufacturer: Verbatim
Product Model: STORE N GO
Product Revision: 1.0

Chip Part-Number: Unknown

Спасибі допомогло з китайською флешкою ​​на контролері CBM2098E.

Transcend JetFlash 700 16GB (TS16GJF700
Замкнув навмання на чіпі який з боку світлодіода контакти (26-30) приблизно, і вставив в передні usb порти, закліпала ... ніодна програма не допомогла, постійно зависала на 70%. Встромив нічого не замикаючи в порти мат.плати ( «У-заде системника») закліпала і заново визначилася, запустив прогу «Silicon Power Recover Tool (IS902, IS902E, IS903, IS9162, IS916EN)» хвилина, і вуаля ... Все запрацювало, на всякий форматнул системою xp. Все відмінно. Дякуємо! Упевнений що і будь-які інші проги її оживили після повторного підключення флехі до пк.

Kingston DataTravelerG3 8GB був труп, що не визначався ні як! Замкнув, зафунцікліровал на всі 100%! Дякуємо.

а якщо флешка лита, що робити.

Велике вам дякую. Уже було зневірився, ніякі проги не допомагали і в неті чомусь про замикання мало що є. Випадково натрапив на цей сайт. Спочатку сумнівався, але потім вирішив спробувати замкнути і все вийшло. Котнакти замикав по черзі, починаючи з 29. Флешка Трансенд jf V30 / 4gb. А я хотів її викинути вже))) Ще раз спасибі.

Спасибі хлопців! Клас!
