Печі для лазні з труби своїми руками креслення, відео

Підготовчі роботи

Перш за все, подбайте про інструменти та витратні матеріали. Вам знадобиться:

• сталева труба: діаметр - 50 см, висота - 1,5 м;
• металевий лист товщиною не менше 1 см;
• димова труба: довжина - 50 см, діаметр - 30-35 см;
• прути для колосників;
• сталеві листи для дверцят;
• металеві петлі;
• цеглини;
• цемент;
• пісок;
• болгарка;
• зварювальний апарат.

Горизонтальна піч для лазні

Далі потрібно вибрати, яку саме піч ви будете робити. Варіантів два:

1. Вертикальна - компактна модель, в якій топка і колосники розміщуються один над одним. Ідеальний варіант для маленьких парних.
2. Горизонтальна - більш традиційна модель зі збільшеним топковим відсіком. Останній часто виноситься в передбанник для спрощення процесу розпалювання. Використовується переважно у великих лазнях.

Визначившись з видом печі, приступайте до складання робочого креслення. У ньому потрібно вказати розташування, розміри і конфігурацію всіх складових частин майбутнього устрою.

Порада. Якщо ви займаєтеся подібною роботою вперше, краще зверніться до готового креслення і виготовляйте типову модель, інакше є ризик допустити помилки, які можуть спровокувати неправильне функціонування печі.

Облаштування місця для печі

Наступний крок - підготовка місця для установки печі з труби. Спочатку робимо міцний фундамент:

1. На ділянці, де планується розташування печі, викопайте яму: глибина - 50 см, довжина - 70 см, ширина - 70 см.
2. Засипте дно отриманої ями дрібним щебенем висотою 30 см і ретельно утрамбуйте шар.
3. На щебінь залийте шар цементного складу: 1 частина сухого цементу, 4-5 частин піску + вода. Залиште підставу застигати на добу.
4. На застиглий цемент укладіть кілька листів руберойду - він буде виконувати функцію гідроізоляції.
5. Залийте руберойд бетонним складом: 1 частина сухого цементу, 2 частини піску, 4-5 частин дрібного гравію + вода. Вирівняйте залите підставу рівнем.

Підготовка майданчика для установки печі

Коли фундамент висохне, обладнайте на ньому цегляну майданчик 70 х 70 см. Викладайте цегла в один або в два ряди на стандартний глиняний склад.

Після цього спорудити захисний екран для стін лазні в зоні монтажу печі: укладайте цегла в один ряд «на ребро», зчіплюючи глиняним складом. Оптимальна висота такого екрану - 120 см. Піч потрібно буде розміщувати на відстані не менше 20 см від захисту.

Порада. Для виконання подушки і екрану використовуйте вогнетривкий або червона цегла.

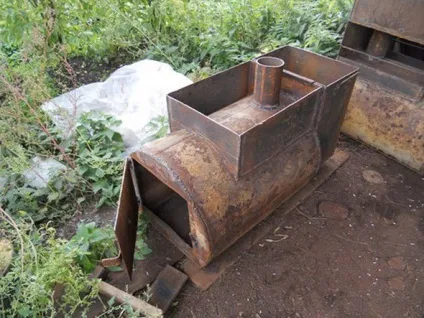

Виготовлення горизонтальній печі

Горизонтальну піч для лазні збирають за наступною схемою:

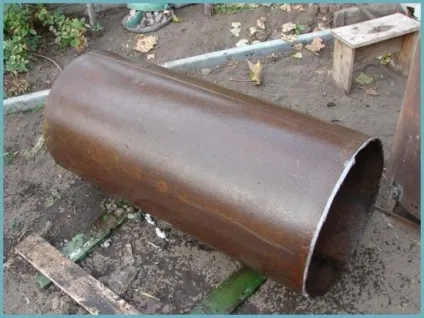

1. З труби виріжте робочий шматок завдовжки 70-90 см і ретельно зачистите його краю.
2. Сформуйте майданчик для колосників: з металевого листа виріжте прямокутник 80 х 40 см. Потім виріжте середину вироби і до отриманого отвору приварите прути в вертикальному або горизонтальному положенні. У нижній частині труби усередині її корпусу приваріть готовий колосник.
3. З металевого листа виготовте виносну топку, тобто фасад печі, в формі прямокутника з активно заокругленим верхом. Оптимальна ширина - 60 см, висота - 70 см. Зробіть у виробі два вирізи - під дверки для топкового відсіку і піддувала. Приварите фасад до труби.

Саморобна піч для лазні з труби

Виготовте задню стінку - виріжте круглий елемент, відповідний діаметру труби, і приварити його до основної конструкції.

У верхній частині труби виріжте отвір 15 х 15 см для димоходу. Зверху приваріть звід печі, попередньо виконаний з металевого листа. У зводі залиште отвір під димохід. Потім приварите до нього безпосередньо димохідну трубу.

Встановіть дверцята топки і піддувала.

Зачистіть і відшліфуйте корпус печі і покрийте його термостійкої полімерною фарбою.

Порада. Перший раз піч потрібно протоплювати не в бані, а на вулиці, щоб фарба обгоріла без шкоди для людини.

Після того як піч буде готова, можете зафіксувати на її задній частині платформу для ємності з водою.

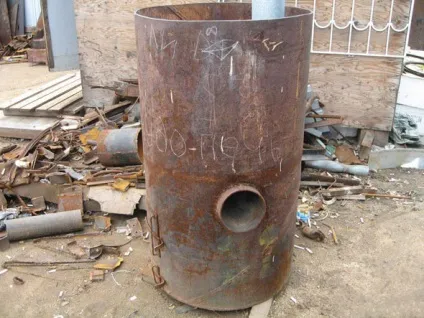

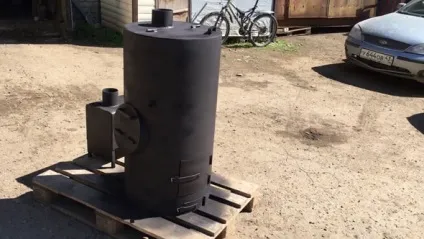

Виготовлення вертикальної печі

Послідовність зварювання вертикальної печі з труби:

1. Відріжте від труби шматок висотою 90 см - це буде ваша робоча основа.
2. Обладнайте дно печі - приварити до нижньої частини труби металевий коло, відповідний їй по діаметру.
3. У нижній частині труби виконайте виріз прямокутної форми під піддавали: ширина - 18-20 см, висота - 50 см.
4. Зверху над піддувалом встановіть колосник: над прямокутним отвором приваріть круглу металеву пластину - її діаметр повинен точно відповідати діаметру основної труби, виріжте середину кола і наварите на отримане отвір прути.
5. Над колосником виконайте отвір прямокутної форми - це буде топкова камера. Далі виріжте з металевого листа дверку, відповідну своїми розмірами отвору топкового відсіку.

Основа для металевої печі

Обладнайте кам'янку: трохи вище топки виріжте отвір прямокутної форми, по вже згаданій схемі встановіть в ньому колосник, а потім змонтувати на прямокутник дверку.

Зверху заваріть корпус труби круглої заготівлею з металевого листа, попередньо виконавши в ній отвір для димохідної труби. Приварите до отвору саму трубу.

Встановіть дверцята топкового відсіку і піддувала.

Як і в випадку з горизонтальною моделлю, зачистите корпус печі і покрийте готову конструкцію термостійкої фарбою. Із залишку труби можете змайструвати бак для води.

Таким чином, в виготовленні печі з труби в дійсності немає нічого нереального. Ознайомившись з інструкцією, вивчивши особливості зварювання та маючи необхідні інструменти, ви зможете успішно впоратися із завданням навіть без сторонньої допомоги. А нагородою за зусилля буде надійна і безпечна топка, здатна обігрівати будь-яку лазню, незалежно від її габаритів.
