Парове опалення в приватному будинку

Незважаючи на те, що парове опалення заборонено для застосування в багатоквартирних житлових будинках та будівлях громадського призначення в зв'язку з її високою небезпекою для людини, в будинках приватних її продовжують встановлювати.

Причина досить проста. Це десятиліттями перевірені і доведені переваги: універсальність подібної системи; її функціональність; надійність і висока ефективність, підтверджена споживачами.

Принцип роботи

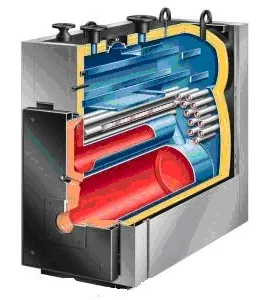

Базовим елементом системи парового опалення є входить в неї опалювальний котел низького тиску (паровий), головне завдання якого полягає в генерації пари, який потім подається в систему.
Тут в процесі руху по опалювальних приладів і труб це пара, що, у зазначеній СО, робочим тілом, здійснює комбіновану тепловіддачу. Одночасно зі зниженням його температури, на внутрішніх поверхнях опалювальних приладів конденсується водяна пара, що супроводжується виділенням майже 2,3 МДж / кг з кожного кілограма. А охолодження того ж обсягу пара майже на 50 градусів призводить до вивільнення 0,1 МДж / кг. Утворений в результаті цього конденсат повертається в котел самопливом, або подається туди відцентровим насосом.

Що є джерелом тепла і застосовується в якості приладів опалення

Крім згаданого вище котла слід зазначити парову турбіну, яка функціонує за рахунок здійснення відбору пара, а так само установку РОУ (редукційно-охолоджувальну). Остання вирішує завдання зниження значення фактичної температури, а також встановлення робочого тиску робочого тіла котла, в якості яких, виступає пар, до показників, що оцінюються діючими нормативами, як безпечні для користувачів даної мережі.

У конструкцію розглянутої СО (парового) обов'язково входять:

Елементи автоматики та апаратура контролю;
Арматура, як запірна, так і дозволяє виконувати необхідні регулювання;
Трубопроводи магістральні, що підрозділяються на:
- паропроводи;
- конденсатопроводи;
Насоси;
Опалювальні прилади:

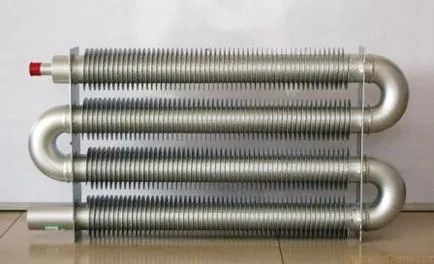

- Регістри. Так називаються труби різного діаметру зі стінками різної товщини, мають гладку зовнішню поверхню, або мають ребра, з'єднані між собою зварюванням;
- конвектори;
- Опалювальні прилади (радіатори).

Всі існуючі системи опалення розглянутого типу, що використовуються в житлових приміщеннях, є системами низького тиску і діляться на дві основні групи за способом подачі теплоносія в котел.

Перша система іменується замкнутою. Являє собою тупикову двотрубну систему з сухим конденсатопроводів і верхньої розводкою. Вступник з котла пар проходить по паропроводах і конденсується в радіаторах. Утворився конденсат подається в стояки конденсаторні і по ним самопливом направляється в котел.
У таких системах котли, в силу технологічних вимог, встановлюються нижче наявних в системі нагрівальних приладів.
Якщо це неможливо в силу об'єктивних причин, або коли тиск пара в системі перевищує 0,7 атм, то монтується другий варіант системи, разомкнутая.

У розімкнутої системі конденсат надходить не відразу в казан, а в наявний бак для збору конденсату. Звідси він насосом подається в котел.
У таких СО радіатори опалення щодо котла можна монтувати на будь-яких висотах.

Труби, що застосовуються для монтажу

Труби зі сталі. Головними недоліками є зайва схильність труб із зазначеного матеріалу впливу корозії, а так само необхідність здійснення монтажу подібних труб виключно зварюванням;

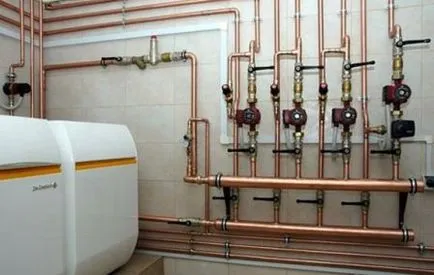

Труби мідні. Вважаються найбільш зручними і надійними, так як вони розраховані на експлуатацію при високих температурах і тисках. Трубопровід збирається із застосуванням пайки під високою температурою з використанням припоїв, що містять срібло. Є найдорожчими з усіх використовуваних для облаштування СО;
Труби нержавіючі та оцинковані. Органічно об'єднують переваги всіх вищеописаних труб. З'єднуються різьбовими з'єднаннями. Демонструють високу стійкість до корозійних процесів, але є досить дорогими виробами.

Вибираємо печі та котли

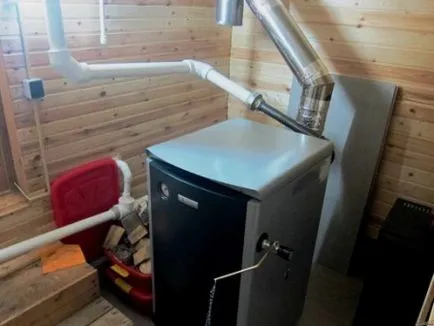

Як опалювального приладу в існуючих СО можуть використовуватися котли або стаціонарні цегляні печі. Останній варіант практично повсюдно вже замінений котлами, тому зупинимося саме на них.

Вибір опалювального котла відбувається за трьома показниками:

Призначення. До того, як приступити до вибору конкретної моделі опалювального котла, покупець зобов'язаний визначитися з його призначенням. Існує два варіанти його використання:
тільки для нагріву теплоносія (працює виключно на обігрів будівлі). Така система називається одноконтурной;
паралельно з нагріванням теплоносія забезпечує гарячою водою систему ГВП, подаючи гарячу воду для санітарних і господарських потреб. Зазначену систему називають двухконтурной;
Потужність. Зазначена характеристика розраховується за спеціальними формулами або таблицями (точне значення). Визначити приблизно необхідний показник потужності можна, виходячи з того, що на кожні 10 кв. м закладається 1 кВт;
Тип палива. Визначається з урахуванням ряду факторів (доступність, вартість доставки, зберігання і експлуатаційні витрати). Всі існуючі опалювальні котли сьогодні діляться за вказаною параметру на:
- Газові (працюють на природному магістральному газі або балонному зрідженому). Перший варіант вважається найкращим. Але не завжди існує можливість підключення системи опалення об'єкта до магістрального газопроводу;
- Твердопаливні (найбільш універсальний і часто вживаний, тому що може працювати на антрациті, вугіллі, дровах, пеллетах, будівельне сміття, відходи переробки окремих видів с / г продукції) і т.п.
- Працюючі на рідкому паливі (мазут, дизельне паливо, відпрацьоване масло і т.п.).

Основні етапи облаштування парової системи опалення

Роботи починаються з розробки та детального прорахунку проекту, підбору потрібної моделі котла та інших матеріалів і обладнання.
Далі, при необхідності, в запланованих місцях установки опалювальних приладів виконується попередня підготовка поверхні.
Встановлюється котел з повним дотриманням всіх правил по підключенню його до систем: опалення, подачі конденсату, палива і т.п.
Встановлюються опалювальні прилади, виконується прокладка труб системи опалення, монтується регулююча та запірна арматура, клапани, насос і т.п.

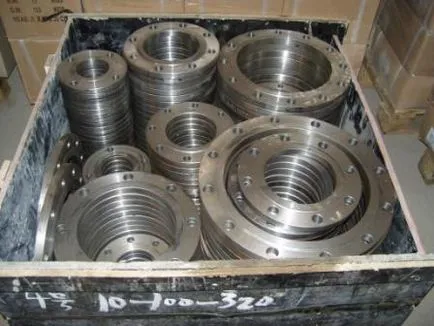

Використання нержавіючих фланців при монтажі системи опалення

Всі елементи системи опалення, включаючи окремі частини трубопроводу і підключаються до нього пристрої (котел, насос, контрольне і вимірювальне обладнання) з'єднують з використанням фланців. У переважній більшості випадків їх приварюють, або пригвинчують до кінців, які планують поєднувати.
За конструкцією фланець - це диск плоскої форми, виготовленої із сталі високої якості, по периметру якого виконано ряд отворів, рівновіддалених один від іншого, через які виконується кріплення з використанням шпильок і болтів. Крім власне трубопроводів фланці широко застосовуються для з'єднання різних ємностей і апаратів.
Важливо пам'ятати, що всі поставляються фланці із сталі використовуються комплектом (2 штуки).
Вироби відмінно зарекомендували себе в умовах різких значних температур, на об'єктах з підвищеною вологістю і т.п.
Для отримання більш широкої інформації про нержавіючих фланцях відвідайте сайт smartinox.ru
