Панель управління узі logiq p5

Будь-УЗД-сканер - складний прилад, що складається з десятків взаємопов'язаних компонентів, багато з яких приховані від користувача: вся взаємодія з апаратом відбувається через зв'язку датчик-дисплей-панель управління, причому від зручності і ергономічності останньої багато в чому залежить комфорт в щоденній роботі, а значить і якість результатів дослідження. Тому, виробники намагаються зробити свої пристрої більш зручними, але тим не менш, в УЗД-сканерах можна виділити і широко поширені і на даний момент вже практично уніфіковані елементи.

Панель управління сучасного УЗД-апарату ми розглянемо на прикладі Logiq A5 / P5 пристроїв.

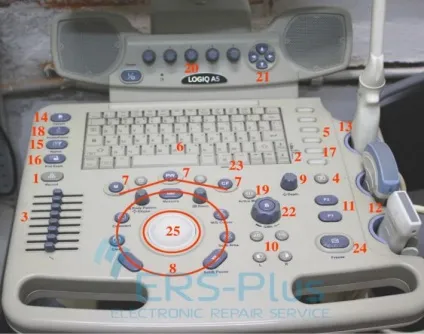

Нижче представлено зображення панелі управденія і наведено короткий опис всіх її елементів.

Позначення елементів управління відповідно до інструкції GE.

Вимикач і регулятор гучності аудіосигналу.

Компенсація посилення по глибині (TGC).

Кнопка Reverse (Переворот).

Додаткові функціональні кнопки.

Кнопки Mode (Режим).

Кнопки управління візуалізацією і вимірами.

Кнопки функцій візуалізації.

Кнопки Print (Друк).

Тримач датчика і шнура.

Тримач ємності з гелем (на фото відсутня).

Кнопка New Patient (Новий запис пацієнта).

Меню звітів по дослідженню

Кнопка End Exam (Завершити дослідження).

Функціональна кнопка, програмована користувачем.

Вибір активного датчика

Кнопка Active Mode (Режим).

Елементи управління меню Top (Головне).

Елементи управління меню Sub (Підменю).

Кнопка B-Mode / Gain (В-режим / Посилення).

Кнопка Utility (Функція).

Кнопка Freeze (Стоп-кадр).

Перший етап настройки Logiq - робота з меню Top / Sub, у цьому меню розташовано спеціальні елементи управління функціями досліджень і режимів роботи УЗД.

Кнопка 14 Patient (Пацієнт): відкриває екран для внесення даних про пацієнта.

Кнопка 15 Report (Звіт): відкриває стандартні звіти і меню Top / Sub для вибору звітів.

Кнопка 16 End Exam (Завершення дослідження): Завершує поточне дослідження і викликає меню Image Management (Управління зображеннями) і Top / Sub з елементами вибору для завершення дослідження.

Кнопка 19 Active Mode (Режим): дозволяє вибрати режим і відповідне йому посилення.

Апаратні елементи управління меню 20 Top: дозволяють керувати функціями, представленими на даний момент в Головному меню (Top).

Апаратні елементи управління меню 21 Sub (Підменю): відкривають підміню для поточного режиму дослідження або здійснюють перемикання між функціями і зберігають зміни.

Режим, відображення і документування.

Ця група елементів управління включає в себе функції, пов'язані з режимом відображення, орієнтацією, документуванням і збереженням зображень, режимом стоп-кадру (Freeze), посиленням і прокруткою в режимі «кіно».

Група елементів управління 7 Mode (Режим) дозволяє вибрати потрібний режим відображення (візуалізації) або їх комбінацію.

У режимі двох зображень кнопки 10 Lі Rделают активними відповідно ліве або праве зображення.

Кнопка 10 Auto (Авто) включає або відключає процес автоматичної оптимізації;

Кнопка 10 THI дозволяє вибрати режим тканинної гармоніки.

Елемент управління 9 Depth (Глибина) регулює глибину дослідження (візуалізації).

Кнопка 4 Reverse (Переворот) включає дзеркальне зображення.

Кнопка 24 Freeze (Стоп-кадр) зупиняє отримання ультразвукових даних і «заморожує» зображення в пам'яті системи. Повторне натискання кнопки Freeze відновлює отримання даних.

Для перемикання між режимами і вибору значення посилення використовується кнопка 19 Active Mode (Режим).

Щоб вибрати потрібний режим, натисніть відповідну йому кнопку. Далі можна змінювати значення посилення для поточного режиму за допомогою елемента управління 22 B-Gain.

Вимірювання та анотації.

Ця група елементів управління виконує різні функції, пов'язані з вимірами, створенням анотацій і зміною відомостей про зображення.

Кнопка 8 Clear (Очистити) зазвичай використовується для вибору функції видалення таких елементів, як анотації / примітки і вимірювання. Повторне натискання кнопки Clear закриває вибрану функцію.

Елемент управління 8 Body Pattern / Ellipse виконує дві функції:

При натисканні кнопки Body Pattern / Ellipse (Зображення тіла / Еліпс) відкривається меню Top / Sub Body Pattern і на екрані з'являється зображення тіла. Якщо активно зображення тіла, поворотний регулятор повертає індикатор положення датчика.

При обертанні регулятора Body Pattern / Ellipse запускається алгоритм вимірювання Ellipse (Еліпс), а після установки першого маркера вимірювання відстані з'являється другий маркер.

Після завершення вимірювання в режимі Ellipse (Еліпс) натисніть кнопку Set (Установити), щоб зберегти вимір у вікні результатів вимірювання.

Кнопка 8 Measure (Вимір) використовується при всіх основних вимірах. Вона також частково виконує функції курсору «миші» і дозволяє вибирати елементи меню разом з кнопкою Set (Установити) (для вибору або скасування елемента). При натисканні кнопки Measure відкривається меню Top / Sub вимірювань.

Кнопка 8 Zoom (Масштаб) виконує дві функції:

Дозволяє масштабувати зображення в режимі запису (Write zoom).

При обертанні поворотного регулятора Zoom масштабує зображення в режимі читання (Read zoom).

Кнопка 8 M / D Cursor (Курсор M / D) дозволяє керувати за допомогою трекбола лінією курсору в M-режимі або в допплеровском режимі (не відноситься до корекції допплерівського кута) або у вікні CFM режиму кольорового допплерівського картування в реальному часі.

Кнопка 8 Scan Area (Область сканування) дозволяє керувати за допомогою трекбола розміром і положенням області візуалізації в чорно-білому B-режимі, розміром і положенням вікна CFM в колірному режимі, а також розміром і положенням збільшеною області в режимі Zoom.

Кнопка 8 Set / B Pause (Встановити / Пауза в B-режимі) виконує різні функції, але зазвичай використовується для підтвердження або скасування дії (наприклад, для установки маркера вимірювань). Кнопка B Pause (Пауза в B-режимі) переводить зображення B-режиму в режим стоп-кадру і зберігає активним вікно допплерівського спектра.

Трекбол 25 використовується практично у всіх основних функціях даної групи. Поточна функція трекболу залежить від ситуації.

Інші елементи керування.

Всім знайома по персоональному комп'ютера і ноутбука 6 клавіатура. На ній знаходяться звичні кнопки, а так само 23 Кнопка Utility (Службові функції), що відкриває меню системних налаштувань, і 2 Вимикач-регулятор гучності звуку.

Налаштування 3 компенсація посилення по глибині (TGC).

Зміна положення регуляторів TGC дозволяє змінити посилення в певних областях і дає можливість системі автоматично налаштовувати внутрішні криві компенсації посилення по глибині і отримувати однорідну яскравість на всьому зображенні.

Функція TGC дозволяє посилювати повертається сигнал з одночасною корекцією його ослаблення в тканини в міру збільшення її глибини. Повзункові регулятори TGC регулюють сигнали, що надходять від рівномірно розподілених по глибині областей тканини. Також можна змінити область, на сигнал від якої впливає кожен ползунковий регулятор. На екран можна вивести криву TGC (якщо задана в настройках), відповідну обраним регулювань (тільки якщо не включена функція збільшення). Криву TGC можна закрити.

У GE так само є ряд доповнень для Logiq A5 / P5, які залежать від комплектації конкретного аппрата:

5 додаткові функціональні кнопки і 17 функціональна кнопка, програмована користувачем.

Спеціальні кнопки і функціональні клавіші можна запрограмувати на виконання таких функцій: Biopsy Guide (біопсійний напрямна), Save Image As (Зберегти зображення як), Active Images Page (Сторінка активних зображень), Measurement Selection (Вибір вимірювання), Auto Calc On / Off ( включити / виключити автоматичний розрахунок), Auto Trace On / Off (увімкнути / вимкнути автоматичне трасування), DVDFormat (Форматувати DVD-диск), Range Focus On / Off (Вимкнути / вимкнути діапазон фокуса), ECG Display On / Off (увімкнути / вимкнути відображення кривої ЕКГ), OB Graph Display On / Off (Увімкнути / вимкнути від браженіе акушерського графіка), Meas. All Clear (Очистити все вимірювання), X Beam (Параметри рентгеновскогопучка), AutoTGC (Автоматична компенсація посилення по глибині), Print3 (Друк 3), Print4 (Друк 4).

Якщо додаткова настройка не проводилася і дані функції не включені на заводі / монтажником - додаткові кнопки не працюють.

Кнопка 11 Print (Друк), друкує знімок екрана, збережений в архіві або зображення, отримане при поточному исседования (знімок екрану в реальному часі).

Для більш зручного зберігання і використання датчиків і витратних матеріалів використовуються: 12 Тримач датчика і шнура і 13 Тримач ємності з гелем.

Панель управління - головна частина УЗД з якої слід починати вивчення апарату. Чітке знання всіх її основних елементів і розуміння загальних принципів і схем настройки апарату УЗД дозволить якісно виконувати діагностику і істотно розширить Ваші можливості при проведенні ультразвукових досліджень.
