Панель приладів та органи управління лада калина, розділ 1
Розміщення елементів керування автомобілем Лада Калина відповідає нормам і правилам ЄЕК ООН. Для зручності користування на органи управління, розміщені на панелі приладів і інших панелях управління, нанесені відповідні символи функціонального призначення.
Панель приладів Лада Калина
На панелі приладів (рис. 1.6) розташовані такі прилади й органи керування.
1 - блок управління зовнішнім освітленням і освітленням приладів:
- перемикач 1 зовнішнього освітлення може займати три фіксованих положення. Обертанням рукоятки за годинниковою стрілкою до фіксованого положення включають зовнішнє освітлення, при подальшому повороті до наступного фіксованого положення вмикається ближнє або дальнє світло фар в залежності від положення перемикача світлової сигналізації;
- регулятор 2 освітлення приладів. При включеному зовнішньому освітленні обертанням регулятора змінюють яскравість освітлення приладів;
- регулятор 3 коректора світла фар. При включених фарах обертанням регулятора змінюють напрямок пучка світла фар. Положення рукоятки коректора відповідають наступними варіантами завантаження автомобіля Лада Калина:
0 - один водій або водій з пасажиром на передньому сидінні;
1 - всі місця зайняті;
2 - всі місця зайняті і вантаж в багажнику не більше 75 кг;
3 - один водій і вантаж в багажнику;
4 - вимикач задніх протитуманних ліхтарів. При натисканні на кнопку вимикача включаються задні протитуманні ліхтарі, якщо включено зовнішнє освітлення. При повторному натисканні на кнопку задні протитуманні ліхтарі вимикаються.

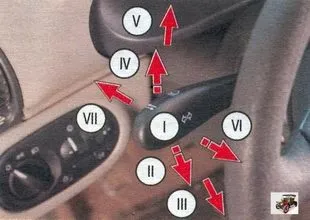

2 - важіль перемикача покажчиків повороту і світла фар. Перемикач включає електричні ланцюги фар і покажчиків повороту при включеному запалюванні, важіль перемикача може займати такі положення:
I - покажчики повороту вимкнені, ввімкнено ближнє світло фар, якщо натиснута кнопка вимикача світла фар в перемикачі 1 зовнішнього освітлення;
II - включені покажчики лівого повороту (нефиксированное положення);
III - включені покажчики лівого повороту (фіксоване положення);
IV - включені покажчики правого повороту (нефиксированное положення);
V - включені покажчики правого повороту (фіксоване положення);
VI - рухом важеля на себе включений дальнє світло фар незалежно від положення перемикача зовнішнього освітлення (нефиксированное положення);
VII - рухом важеля від себе включений дальнє світло фар, якщо натиснута кнопка вимикача світла фар в перемикачі 1 зовнішнього освітлення (фіксоване положення).
3 - вимикач звукових сигналів. Для того щоб включити звуковий сигнал, натисніть на будь-яке місце центральної накладки рульового колеса.
4 - комбінація приладів.
5 - вимикач (замок) запалення, об'єднаний з пристроєм проти викрадення, розташований з правого боку рульової колонки. Ключ у замку може займати одне з трьох положень:
0 - «вимкнено». Положення фіксоване, ключ виймається. При вийнятому ключі спрацьовує запірний механізм проти викрадення. Для гарантованого блокування вала рульового управління поверніть рульове колесо вправо або вліво до клацання. Для виключення механічного пристрою проти викрадення потрібно вставити ключ в вимикач (замок) запалення і, злегка повертаючи рульове колесо вправо-вліво, повернути ключ в положення «I»;
I - «запалення». Положення фіксоване, включено запалювання, ключ не виймається, рульове управління розблоковано;
II - «стартер». Положення нефиксированное, ключ не виймається, рульове управління розблоковано. Досягається поворотом ключа за годинниковою стрілкою з подоланням зусилля пружини. Для роботи стартера ключ потрібно утримувати рукою. Вимикач запалювання обладнаний блокуванням повторного включення стартера при працюючому двигуні. Для повторного включення стартера після невдалої спроби пуску переведіть ключ із положення «I» в положення «0», а потім знову в положення «II».
6 - важіль перемикача очищувачів і омивача скла. Перемикач включає електричні ланцюги при включеному запалюванні. Важіль перемикача можна перевести в наступні положення:
I - очисники і омивачі стекол вимкнені;
II - включений переривчастий режим роботи очищувача вітрового скла (нефиксированное положення);
III - включений переривчастий режим роботи очищувача вітрового скла (фіксоване положення);
IV - включена мала швидкість очищувача вітрового скла;
V - включена велика швидкість очищувача вітрового скла;
VI - переміщенням важеля на себе включений омивач вітрового скла (нефиксированное положення);
VII * - переміщенням важеля від себе включений очищувач скла дверей задка (фіксоване положення);
VIII * - переміщенням від себе додатково включено омивач скла дверей задка (нефиксированное положення).
На правому і нижньому торцях важеля встановлені клавіші 1 та 2, службовці для управління маршрутним комп'ютером (див. «Маршрутний комп'ютер»).
7 - блок управління системою опалення та вентиляції салону. Прийоми управління опаленням і вентиляцією салону описані нижче (див. «Опалення та вентиляція салону»).
8 - вимикач обігріву заднього скла. При натисканні на клавішу вимикача включається обігрів заднього скла - в клавіші спалахує контрольна лампа. При повторному натисканні обігрів вимикається.
9 - кришка речового ящика. Для того щоб відкрити її, стисніть клавіші замку і потягніть ручку на себе. Якщо включено запалювання, спеціальний ліхтар підсвічує внутрішню частину речового ящика.
10 - гніздо для радіоапаратури. Передбачена установка радіоапаратури, відповідної за розмірами і способом кріплення міжнародним стандартам.
11 - вимикач аварійної сигналізації. При натисканні на клавішу вимикача загоряються миготливим світлом все покажчики повороту і контрольна лампа, встановлена в клавіші. При повторному натисканні на клавішу сигналізація вимикається.
12 - передня попільничка. Для того щоб скористатися попільничкою, потягніть на себе за верхній виступ кришки.
13 - важіль перемикання передач. На рукоятку важеля нанесена схема перемикання передач.
14 - важіль стоянкового гальма. Для того щоб загальмувати автомобіль Лада Калина стоянковим гальмом, підійміть важіль до упору вгору. При цьому загориться червоним світлом контрольна лампа в комбінації приладів, і заблокують гальма задніх коліс. Для того щоб розгальмувати автомобіль Лада Калина, потягніть важіль трохи вгору, натисніть на кнопку на торці рукоятки важеля і опустіть важіль до упору вниз. Контрольна лампа повинна згаснути.
15 - прикурювач. Для користування прикуривателем натисніть на кнопку його рухомої частини. Після нагріву спіралі приблизно протягом 10-20 сек рухома частина автоматично з клацанням повернеться в початкове положення, прикурювач можна витягти для використання.
16 - педаль акселератора.
17 - педаль гальма.
18 - педаль зчеплення.
19 - важіль приводу замка капота. Поворотом важеля на себе відмикають замок капота.
20 - кришка монтажного блоку запобіжників і реле. Заміна запобіжників і реле описана в розд. 9 «Електрообладнання» (див. «Заміна запобіжників і реле в монтажному блоці»).
__________________________________
* Для автомобілів Лада Калина з кузовами типу хетчбек і універсал.

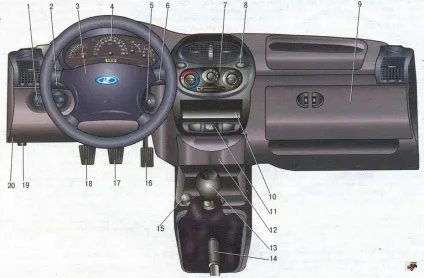

Мал. 1.6. Панель приладів та органи управління Лада Калина ВАЗ 1118
