Панель інструментів Mathcad Математика
повернутися на головну сторінку можна, скориставшись посиланням.

Панелі інструментів служать для швидкого (в один клік мишею) виконання найбільш часто вживаних команд. Всі дії, які можна виконати за допомогою панелей інструментів, доступні і через верхнє меню. Перелічимо основні панелі:

При наведенні покажчика миші на будь-яку з кнопок поруч з кнопкою з'являється підказка - короткий текст, що пояснює призначення кнопки. Поряд зі спливаючої підказкою більш розгорнуте пояснення підготовлюваної операції можна відшукати в рядку стану.

Панель інструментів mathcad математика

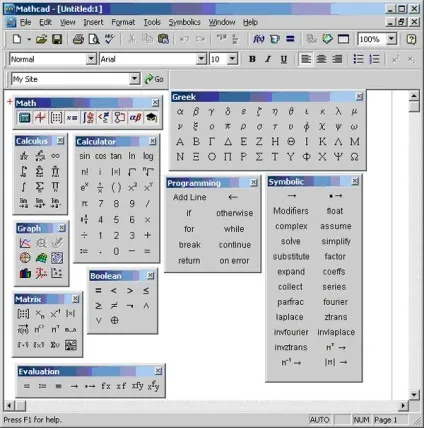

Рис.1 Панелі інструментів Mathcad, що викликаються з панелі Math (Математика)

Панель Math (Математика) призначена для виклику на екран ще дев'яти панелей (рис. 1), за допомогою яких, власне, і відбувається вставка математичних операцій в документи. Щоб викликати будь-яку з них, потрібно натиснути відповідну кнопку на панелі Math. Перерахуємо призначення математичних панелей:

  • Calculator (Калькулятор) - служить для вставки основні математичні підрахунки, отримала свою назву через схожість набору кнопок з кнопками типового калькулятора;
  • Graph (Графік) - для вставки графіків; Matrix (Матриця) - для вставки матриць і матричних операторів; Evaluation (Вирази) - для вставки операторів управління обчисленнями;
  • Calculus (Обчислення) - для вставки операторів інтегрування, диференціювання, підсумовування;
  • Boolean (Булеві оператори) - для вставки логічних (булевих) операторів;
  • Programming (Програмування) - для програмування засобами Mathcad;
  • Greek (Грецькі символи) - для вставки грецьких символів;
  • Symbolic (Символіка) - для вставки символьних операторів.

    При наведенні покажчика миші на багато з кнопок математичних панелей з'являється спливаюча підказка, що містить ще й поєднання гарячих клавіш. натискання яких призведе до еквівалентного дії. Введення дій з клавіатури часто зручніше натискання кнопок панелей інструментів, але вимагає більшого досвіду.

    Викликати будь-яку панель на екран або приховати її можна за допомогою пункту Toolbars (Панелі інструментів) меню View (Вид). вибираючи в відкривається підміню ім'я потрібної панелі. Прибрати будь-яку панель з екрану можна ще й за допомогою контекстного меню, яке викликається клацанням правою кнопкою миші в будь-якому місці панелі (наприклад, на будь-якій кнопці). У контекстному меню слід вибрати пункт Hide (Приховати).

    Після клацання по Calculate (Обчислити) обчислюються вирази, розташовані вище і лівіше курсора.

    Якщо рядок Обчислювати автоматично позначена галочкою, то будь-який вираз обчислюється негайно після закінчення введення, а графік будується після клацання поза полем графіків. Якщо ж позначка відсутня, то обчислення і побудови графіків проводяться тільки після відповідної команді.

    Якщо рядок Optimization (Оптимізація) позначена галочкою, то включений режим оптимізації обчислень. Режим оптимізації - це режим обчислень з включеним символьним процесором. В цьому режимі спочатку спрощуються всі вирази, поміщені праворуч від знака присвоєння, і тільки потім вираз обробляється числовим процесором

    Виконала Барковская Марія
