Розрахунок секцій біметалевих радіаторів опалення по площі

Радіатори з біметалу, що складаються зі сталевих і алюмінієвих деталей, найчастіше купують в якості заміни поламаних чавунних батарей. Застарілі моделі опалювальних приладів не можуть впоратися зі своїм основним завданням - хорошим обігрівом приміщення. Щоб від покупки був толк, потрібно зробити правильний розрахунок секцій біметалевих радіаторів опалення за площею квартири. Як це зробити? Існує кілька способів.

Простий і швидкий метод розрахунку

Перед тим як приступати до заміни старих батарей на нові радіатори, потрібно зробити правильні підрахунки. Всі обчислення проводяться на основі таких міркувань:

• Враховуйте, що тепловіддача біметалічного радіатора буде трохи вище, ніж у чавунного аналога. При високотемпературної опалювальній системі (90 ° С) середньостатистичні показники будуть відповідно 200 і 180 Вт;
• Нічого страшного, якщо новий опалювальний прилад гріє трохи могутніше, ніж старий, гірше, коли навпаки;
• Згодом ефективність тепловіддачі трохи знизиться через засмічень в трубах у вигляді відкладень продуктів активної взаємодії води і металевих частин.

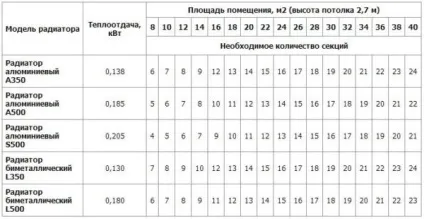

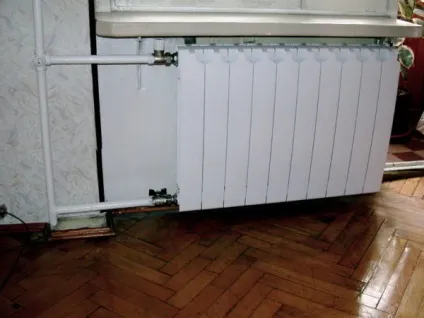

Розрахунок секцій радіаторів опалення по площі

З усього написаного вище можна зробити один висновок - число секцій у нового біметалічного радіатора має бути не менше, ніж у чавунного. На практиці зазвичай буває так, що встановлюють батарею більше буквально на 1-2 секції - це необхідний запас, який не буде зайвим, враховуючи останній пункт списку, наведеного вище.

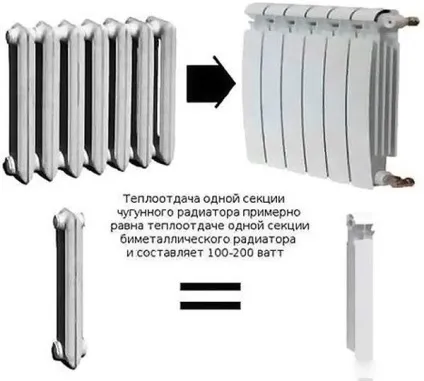

Приблизна оцінка потужності однієї секції радіатора.

Обчислення потужності по габаритам приміщення

Неважливо, вирішили ви встановити радіатори в зовсім нову квартиру, або міняєте мотлох, що залишився з радянських часів, потрібно провести розрахунок секцій біметалевих батарей опалення. Отже, які ж існують обчислювальні методи, щоб підібрати батарею потрібної потужності? З урахуванням габаритів квартири розрахунки проводяться з урахуванням або площі, або об'єму. Останній варіант більш точний, але про все по порядку.

Сантехнічними нормами, що діють на всій терріторііУкаіни, визначені мінімальні значення потужності опалювальних приладів з розрахунку на 1 квадратний метр житла. Це значення дорівнює 100 Вт (в умовах середньої полосиУкаіни).

Розрахунок біметалевих радіаторів опалення на квадратний метр приміщення дуже простий. Виміряйте рулеткою кімнату по довжині і ширині і помножте отримані значення. Отримане число помножте на 100 Вт і поділіть на значення тепловіддачі для однієї секції.

Формула для розрахунку

Для прикладу візьмемо приміщення 3х4 м, це невелика кімнатка, і дуже потужні обігрівачі тут не знадобляться. Ось розрахункова формула: К = 3х4х100 / 200 = 6. У наведеному прикладі за тепловіддачу 1 секції батареї взято значення в 200 Вт.

Однак, у формул, які допомагають розрахувати теплову потужність секцій з урахуванням площі приміщення, є ряд істотних мінусів, які впливають на точність результату:

• результати будуть наближені до максимальної точності лише в тому випадку, якщо підрахунки ведуться для приміщення з стелями не вище 3 метрів;
• в цьому розрахунку не враховано важливі чинники - число вікон, розміри дверних прорізів, наявність утеплювача в підлозі і стінах, матеріал стін і т. д .;
• формула не підійде для місць з екстремально низькими температурами взимку, наприклад, для Сибіру і Далекого Сходу.

Підрахунки секцій будуть точніше, якщо враховувати в обчисленнях всі три виміри - довжину, ширину і висоту приміщення, простіше кажучи, потрібно розрахувати обсяг. Розрахунок проводиться за аналогічним алгоритмом, як і в попередньому випадку, але за основу слід взяти інші значення. Санітарні норми, встановлені для опалення на 1 кубічний метр - 41 Вт.

Щоб розрахувати кількість секцій батареї візьмемо ті ж розміри кімнати, але додамо до цього висоту. Припустимо, стеля - 2,7 м, в результаті повинно вийти наступне:

• Обсяг приміщення дорівнює: V = 3х4х2,7 = 32,4 м3
• Потужність батареї обчислюється за формулою: Р = 32,4х41 = 1328,4 Вт.
• Розрахунок числа осередків, формула: К = 1328,4 / 20 = 6,64 шт.

Отримане в результаті підрахунків число не ціле, тому його треба округлити в більшу сторону - 7 шт. Порівнявши значення легко виявити, що останній метод точніше і ефективніше розрахунків секцій батареї по площі.

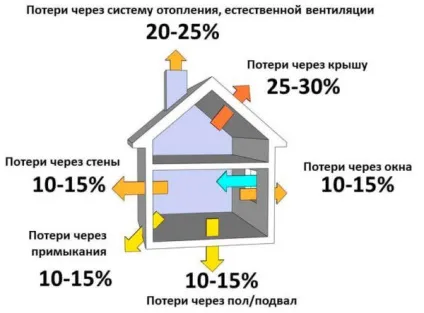

Як порахувати теплові втрати

Більш точний розрахунок зажадає враховувати одне з невідомих - стіни. Особливо це стосується кутових кімнат. Припустимо, що приміщення має параметри: висота - 2,5 м, ширина - 3 м, довжина - 6 м.

Об'єктом розрахунку в даному випадку є зовнішня стіна. Розрахунки здійснюються за формулою: F = a * h.

• F - площа стіни;
• a - довжина;
• h - висота;
• розрахункова одиниця - метр.
• За підрахунками виходить F = 3х2,5 = 7,5 м2. Площа балконних дверей і вікон віднімається із загальної площі стіни.
• Площа знайдена, залишилося розрахувати тепловтрати. Формула: Q = F * K * (tвн + tнар).
• F - площа стіни (м2);
• K - коефіцієнт теплопровідності (його значення можна знайти в СНиП, для даних розрахунків взято значення 2,5 (Вт / метр кв.).

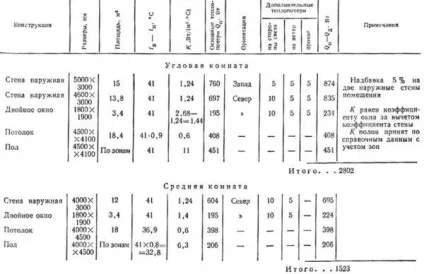

Приклад розрахунку тепловтрат в кутовий і середньої кімнатах.

Щоб розрахувати необхідну значення, знадобиться температура. Припустимо, зовні це -21 градусів (tнар), а всередині приміщення +18 (tвн). Для кутових кімнат до внутрішньої температурі додаються ще 2 градуси.

Виробляючи подальший розрахунок, будемо вважати, що кімната кутова, а отже, значення внутрішньої температури буде прийнято за +20 градусів, так результати будуть більш точними.

Q = 7,5х2,5х (18 + (- 21)) = 56,25. Отриманий результат складається з іншими значеннями тепловтрат: Qкомн. = Qстени + Qокон + Qдвері. Підсумкове число, отримане в ході обчислень, просто ділиться на показник теплової потужності однієї секції.

Формула: Qкомн. / Nсекціі = число секцій батареї.

коефіцієнти поправки

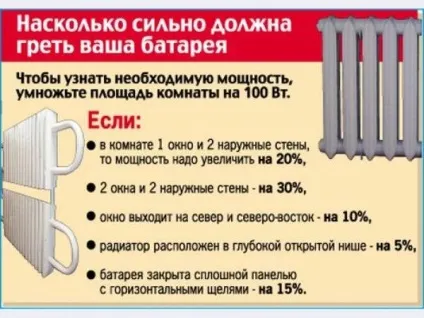

Всі вищенаведені формули точні тільки для середньої смуги України і внутрішніх приміщень з усередненими показниками утеплення. В реальності ж абсолютно однакових кімнат не існує, щоб отримати максимально точний розрахунок, необхідно враховувати поправочні коефіцієнти, на які слід помножити отриманий за формулами результат:

• кутові кімнати - 1,3;
• Крайньою Північ, Далекий Схід, Сибір - 1,6;
• враховуйте і місце, куди буде встановлюватися опалювальний прилад, декоративні екрани і коробки крадуть до 25% теплової потужності, а якщо батарея ще й в ніші, то додатково додайте 7% до втрат енергії;
• вікно вимагає збільшення у 100 Вт потужності, а дверний проріз - 200 Вт.

Оцінка ефективності системи опалення.

Для заміського будинку отриманий в ході обчислень результат додатково множиться на коефіцієнт 1,5 - враховується горище без опалення і зовнішні стіни будівлі. Однак батареї з біметалу частіше встановлюються в багатоквартирних будинках, ніж в приватних через дорожнечу, особливо в порівнянні з батареями, виготовленими з алюмінію.

Облік ефективної потужності

Ще один параметр не можна скидати з рахунків, ведучи обчислення з приводу радіаторів. У прикладених документах до опалювального приладу вказані значення потужності батареї в залежності від типу опалювальної системи. Вибираючи батареї опалення, враховуйте теплової натиск - грубо кажучи, це температурний режим теплоносія, що подається в систему, опалювати будинок.

У документах на опалювальний прилад часто зустрічається потужність для напору в 60 ° С, це значення відповідає високотемпературного режиму опалення - 90 ° С (температура води, що подається в труби). Таке вірно для старих будинків з системами, що діяли ще в радянські часи. У сучасних новобудовах опалювальні технології іншого плану і для повноцінного обігріву більше не потрібні такі високі температури теплоносія в трубах. Тепловий напір в нових будинках істотно нижче - 30 і 50 ° С.

Щоб розрахувати біметалічні радіатори опалення для квартири, вам потрібно зробити нескладні обчислення: вирахувану за попередніми формулами потужність помножте на значення реального теплового напору і поділіть отримане число на суму, вказану в техпаспорті. Як правило, при таких розрахунках ефективна потужність радіаторів знижується.

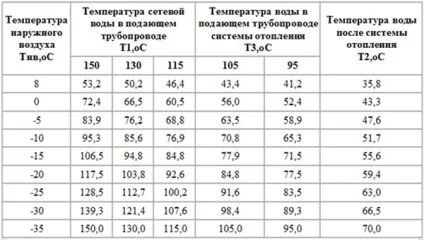

Таблиця реального теплового напору в опалювальній системі

Враховуйте це при розрахунках - в усі формули підставляйте то значення ефективної потужності, яке відповідає реальному тепловому напору в опалювальній системі вашого будинку.

Проводячи розрахунки, керуйтеся простим, але важливим правилом - краще помилитися в трохи більшу сторону, ніж через помилки в розрахунках терпіти холоду. українські зими непередбачувані і можуть бути рекордно морозними навіть в середній смузі країни, так що невеликий запас в 10% не буде зайвим. Для регулювання подачі тепла встановіть два крана - один на байпас, а другий для перекриття подачі теплоносія. Регулюючи крани, ви зможете контролювати температуру в приміщенні.

Коефіціент потужності радіаторів різного підключення.

Отже, щоб провести всі необхідні розрахунки і вибрати радіатор підходящої для вашого житла потужності, скористайтеся наведеними обчислювальними формулами, вони прості і досить точні. Головний нюанс - точне значення реальної потужності вашої опалювальної системи. Витративши трохи часу з калькулятором в руках, ви уникнете помилок при покупці опалювального приладу, а в зимовий час в вашому домі буде постійно підтримуватися комфортна температура.
