Палі під каркасний будинок особливості монтажу
Будівництво будинків на палях виконується для скорочення витрат і праці. Будинок на палях має невелику вагу, дуже практичний і популярний. Гвинтові стрижні зручніше прикручувати своїми руками, так як даний процес вимагає точного і рівного рівня без будь-яких відхилень. Цей метод встановлення фундаменту дуже зручний в тих випадках, коли доступ важкої техніки обмежений через маленькій площі ділянки або з деяких причин, що стосуються навколишнього простору.

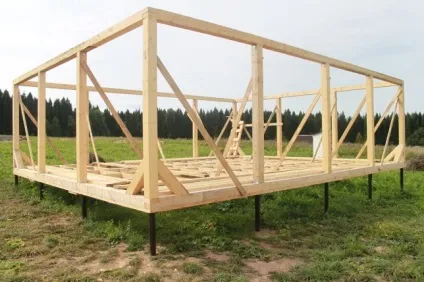

Каркасний будинок на гвинтових палях
Закручування паль проводиться безпосередньо в утрамбований грунт, тому викручувати їх вкрай не рекомендується! В іншому випадку, грунт буде пошкоджений і повторне загвинчування стане неможливим.

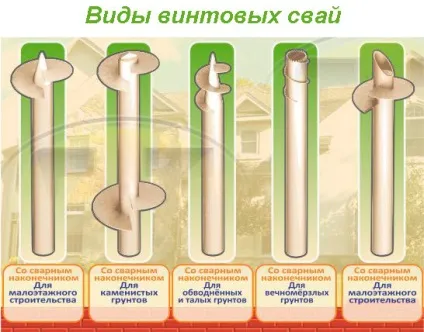

Не так давно стали випускатися палі, дуже схожі на величезні саморізи, вони мають діаметр до 5 метрів, а їх лопаті дуже схожі з корабельними. Вони влаштовані так само, як і болти за своїм зовнішнім виглядом: у них є оголовки, наконечник і, як було сказано раніше - лопаті.
Такі вироби мають вирізані пройми нагорі підстави, щоб в подальшому обв'язка відбувалася легше і швидше. Усередині вони порожні і заливаються бетоном в процесі робіт, який потім утрамбовується.
В цілому, каркасний будинок на гвинтових палях будується за двома технологіями:
Істотно, методики мало відрізняються один від одного і мають загальну систему етапів зведення. Каркасні будинки можуть бути побудовані з дерева і з металевого каркаса. Металеві каркаси дорожче дерев'яних, стоять приблизно на 30% більше.
Викручувати палі назад вкрай не рекомендується, так як грунт під них спеціально утрамбовується.
Звичайно, як і у будь-якого виду будівництва, перший крок - це фундамент під каркасний будинок, його укладання. Приступаючи до будівництва і зведення фундаменту, обов'язково почитайте відгуки про його зносостійкості, властивості та характеристики. Перш, ніж виробляти розрахунок і вимірювання ділянки, розглянемо важливі аспекти будівництва.
Конструкція гвинтових паль, їх плюси і мінуси
Плюси гвинтових порожнистих стрижнів полягають у тому, що вони істотно знижують загальну вартість укладання фундаменту. Фундамент під каркасний будинок з конструкцією з паль приблизно на 30% дешевше, ніж стрічковий або стовпчастий фундамент.
Такий фундамент можна побудувати за 2 дні, тоді, як на звичайну закладку фундаменту йде близько тижня. При цьому немає необхідності чекати, коли висохне бетон, а укладання стін робити відразу ж після обв'язки. До того ж, відсутність земляних робіт позитивно позначається і на якості фундаменту.
Він дуже стійкий, завдяки тому, що грунт спресовується під тиском і служить відмінним підставою і захистом від морозів. Численні відгуки людей про каркасних будинках позитивні, вони свідчать про те, що побудовані ними будинку дуже зручні, функціональні, легко утримують тепло.
Мінуси гвинтових виробів полягають в неможливості будувати фундамент під каркасний будинок на скелястих і кам'яних місцевостях. Будівельні металеві палі під будинок з каркаса зазвичай піддається корозії, підлоги вимагають ретельного утеплення.
На додаток до цього, будівництво підвалу може викликати труднощі. Негативні відгуки про пальовій фундаменті також мають місце: найчастіше вони стосуються недовговічності конструкцій, їх вартості та експлуатації.
Як проводяться роботи по влаштуванню фундаменту на гвинтових палях?
Роботи по влаштування фундаменту проводяться в кілька кроків:
- Крок 1. На початку робіт з укладання гвинтового фундаменту виробляють розрахунок навантаження будинку на фундамент, з огляду на його вагу. Крім цього, враховують майбутні снігові і вітрові навантаження на майбутній будинок;
- Крок 2. Проект будинку розробляється за результатами геологічних даних, таких як: властивості грунту, рівень її промерзання і проходження ґрунтових вод. Досліджуючи рельєф місцевості, позначають і будують схему майбутньої закладки фундаменту;
- Крок 3. У розмічених за схемою місцях риють спеціальні проямкі, які в подальшому будуть прокручуватися порожнинами;
- Крок 4. Палі встановлюють по кутах і місцях стику зовнішніх і внутрішніх стін. Пригвинчують палі. Для цього притримують оголовки магнітними пристроями та за допомогою горизонтально встановлених металевих стрижнів з двох сторін прокручують палю не нижче глибини промерзання грунту, але не перетинаючи твердий шар грунту;
- Крок 5. Після вгвинчування оголовки зрізаються, тобто спилюють. Відгуки заголовків потрібні для заповнення бетоном полого простору. Після того, як бетон залитий, його ретельно утрамбовують і сушать. Такі дії призводять до додаткового захисту паль від корозії і пошкодження. Оголовки знову приварюються на своє місце і покриваються шаром антикорозійного покриття. Також поверхню палі обробляється фарбою або іншими захисними оболонками, щоб запобігти окисленню і руйнування металу від впливу навколишнього середовища;
- Крок 6. Після всіх маніпуляцій, приступають до підготовки бруса: просушують, просочують його складом з антисептичними властивостями і знову ретельно просушують. Таким розчином може бути оліфа, лак, фарба;
- Крок 7. Далі відбувається роствёртка - підготовлені балки з дерева або металу кріпляться на підстави паль болтами. Між балками і стрижнями застеляються 2 шари руберойду.
Палі під фундамент встановлюють по кутах і в місцях стику майбутніх стін будинку.

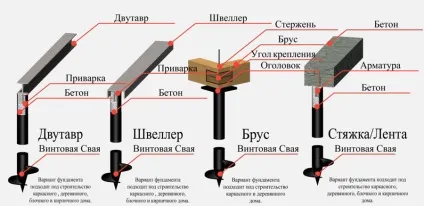

Технологія будівництва фундаменту палі методом обв'язки
Мабуть, роствёртка у всій технології пристрою пальового фундаменту є найскладнішою. Обв'язка паль брусом впливає на стійкість будинку, на його такі якості, як довговічність. Обв'язка повинна бути надійною і міцною основою майбутнього будинку.
Вона також поділяється на три види:
- Обв'язка за допомогою хомутів;
- Обв'язка з посадкою на різьбу;
- Обв'язка зі зварюванням.
Найбільш надійна обв'язка з усіх перерахованих вище, як свідчать відгуки багатьох професіоналів, - обв'язка за допомогою зварювання. Логічно, що цей тип проводиться при установці металевого бруса. Перший і другий тип служать для кріплення дерев'яних паль.
Обв'язка з хомутами також може бути використана для кріплення металу. Багато фахівців радять навіть використовувати спільно перші два методи обв'язки для того, щоб брус міцніше і надійніше служив підставою дому. Як вже говорилося раніше, посадка на різьбу робиться так: під брус кладуть два шари руберойду, попередньо змащений, скажімо, оліфою.
Потім накладається брус, закріплюється саморізами з боків і шпильками знизу. Після того, як брус встановлений - його підбивають молотком. Для додаткового зміцнення також використовуються металеві куточки з боків паль.
У випадках, коли обв'язка кріпиться за хомути, то брус накладається прямокутної форми по всьому периметру фундаменту. На брус накладаються інші бруски впритул один до одного і скріплюються між собою. Таким чином вони перетворюються в форму, що нагадує букву П.
Ця форма і називається хомутом. Після закінчення, перевірте кожен брус, чи надійно він укріплений. Обв'язка за допомогою зварювання відбувається набагато простіше - металеві бруси міцно приварюються до основи стрижня в місцях їх стикування.
У будь-якому випадку, кріплення і обв'язка паль вимагає уважності і точності. Висота кожного бруса повинна відповідати висоті іншого. Кріплення бруса проводиться точно по центру, особливо у випадках з саморізом. Таким чином вдасться уникнути тріщин в деревині і підвищити термін її експлуатації.
Також ширина бруса повинна бути в два рази більше ширини палі. У цьому випадку він буде добре і якісно закріплений. Важливо придивитися і до якості поверхні бруса - будь-який його дефект і нерівність потрібно буде виправляти.
Тому, не поспішайте швидше виконати обв'язку, а неспішно і уважно виконуйте роботу за всіма правилами. Придбайте якісний брус, не шкодуйте на нього коштів, так як саме його якість потім вплине на всю побудовану вами конструкцію.
Існує й інша методика обв'язки - кріплення бруса за допомогою випилювання і стикування їх між собою. Це найлегший варіант обв'язки, єдина вимога - рівні і абсолютно однакові між собою бруски. Вони просто накладаються один на одного, за допомогою вбудовування розпилів.
Важливо врахувати, що така кладка виконується під прямим кутом, отже, тут обов'язково потрібно використовувати будівельний рівень для ретельного вимірювання однієї дошки. Брус накладається таким чином, щоб один з них перебував зверху, а інший знизу.
Ширина використовуваного бруса завжди повинна бути рівно в 2 рази більше ширини самої палі.
Той простір, який залишається порожнім, заповнюють джгутом. У деяких випадках, перший вінець накладається прямо на фундамент і тоді він служить в якості нижньої обв'язки, якщо лаги були вирубані на кілька рівнів нижче.

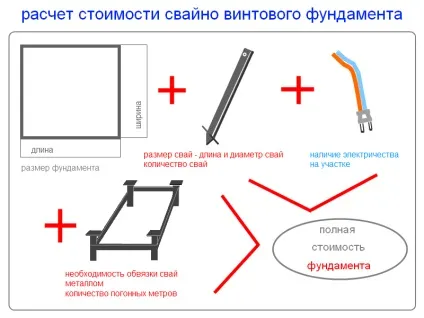

Розрахунок вартості пальового фундаменту
Для того щоб зробити розрахунок вартості фундаменту, візьмемо проект будівлі площею 10 на 15 метрів. Скажімо, закрутка паль буде проводитися у такого будинку з кроком в 2,5 метра. У цьому випадку нам знадобиться 20 паль при стандартному діаметрі 10,8 см.

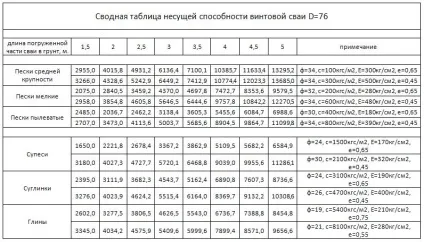

Тепер виконаємо розрахунок його несучої здатності. При квадратної площі в 150 кв.м. і питомій вазі в 350 кг / м. він буде важити 52500 кг. тобто 52,5 тонни. З огляду на кількість паль, розрахунок несучої здатності виконаємо приблизний, так як з огляду на відгуки, палі витримують близько 5 тонн навантаження на кожну. Тоді 20х5 = 100 тонн - це максимальне навантаження ваги нашої будови на фундамент.
Таким чином, виходячи з ринкових цін на палі, а сьогодні вони коштують близько 1700 рублів, нам знадобиться 34 тисячі рублів. Крім цього, придбаємо оголовки по 220 рублів. Підсумок - 34000+ (220х20) = 38400 рублів. Також розрахунок необхідно проводити для додаткових матеріалів, наприклад: руберойду, антисептика, бетону.
Їх розрахунок не так складний, а рішення, яку компанію краще вибрати, приймати вам. Якщо порівняти середню вартість стрічкового, стовпчастого і пальового фундаменту, то їх ціна помітно різниться.
На сьогоднішній день відгуки мають велике значення, особливо відгуки знайомих і рідних, що мають таке житло або дачу. Ймовірно, вони вже стикалися з усіма перевагами і недоліками таких будівель, вони поділяться досвідом побудови, можливо, порадять найбільш затребуваних фахівців для будівництва і допоможуть самостійно виконати розрахунок фундаменту для вашого майбутнього будинку.
