Прив'язка карт в Ozi Explorer

Мої думки - мої скакуни. Коротше табун своїх думок я зібрав до купи і згадав відносно простий спосіб прив'язки карт в Ozi.

Отже, прив'язку виконуємо в «великому» Ozi на PC. Запускаємо Ozi і виконуємо пункт меню File-> Load and Calibrate Map Image якщо прив'язка здійснюється з нуля або File-> Check Calibration of Map якщо хочеш перевірити / уточнити прив'язку існуючої карти * .map.

Після вибору Load and Calibrate Map Image з'явиться вікно вибору файлу зображення власне прив'язуємося карти (стандартне вікно Windows «Відкрити файл»). Вибираємо потрібний нам файл, тиснемо «ОК», файл завантажується (Увага, не лякайся, вантажить файл він не миттєво, не багато замислюється). Отримуємо на екрані приблизно наступну картину:

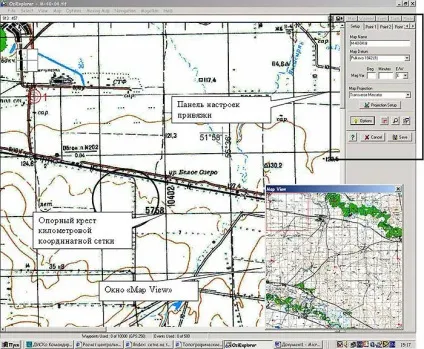

Перше що нам необхідно зробити - це налаштувати параметри прив'язки. Для цього скористаємося вкладкою «Setup» на Панелі налаштувань прив'язки. При завантаженні ще не прив'язаного файлу ця Панель виглядає приблизно так:

Тут нас цікавлять власне тільки два параметри: Map Datum (система координат) і Map Projection (проекція карти). У рядку вибору Map Datum небхідно вибрати в списку, що випадає Pulkovo тисяча дев'ятсот сорок-два (1):

Чим відрізняється Pulkovo +1942 (1) і Pulkovo +1942 (2) не знаю, я зазвичай вибираю (1). І ще важливе зауваження - система Pulkovo тисячі дев'ятсот сорок дві зазвичай властива радянськими картами. Взагалі цей параметр вказується на легенді листа карти. Для тих карт, що ми записали у мене потрібно вибирати Pulkovo 1942. Далі вибираємо проекцію карти в рядку вибору Map Projection. Для наших карт тут необхідно вибрати рядок Transverse Mercator:

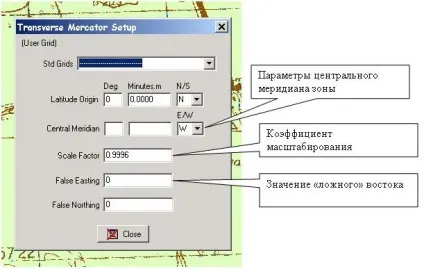

Після вибору проекції Transverse Mercator з'явиться вікно налаштування параметрів проекції (параметри проекції можна налаштувати і потім, натиснувши на кнопку Projection Setup під рядком вибору Map Projection):

У загальному випадку як розрахувати центральний меридіан зони описано в одному з файлів на записаному диску. Значення коефіцієнта масштабування (Scale Factor) ставимо 1. Значення «помилкового» сходу (False Easting) на наших картах завжди 500000 (500 км записане в метрах).

Після всіх налаштувань вікно повинно виглядати ось так:

Після цього тиснемо Close і переходимо власне до прив'язки. Для цього виберемо на панелі налаштування прив'язки справа вкладку Point 1 (Точка 1). Тут необхідно зауважити, що Ozi для прив'язки карти вимагає вказати мінімум дві точки, максимально можливо ввести 9 точок (насправді можна і більше, тільки вже не в Ozi, а ручками безпосередньо в файлі * .map), моя думка краще вказувати 9 точок - точніше буде. Отже вибрали вкладку Point 1:

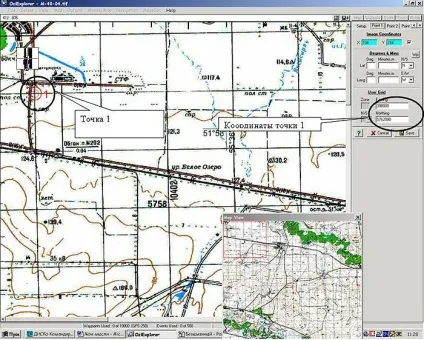

Що ми бачимо на вкладці Point N. Тут нас цікавить секція Image Coordinates (координати зображення) і секція User Grid (координати сітки).

Сенс прив'язки простий, як батон за 5 копійок. Ти вказуєш координати точки на зображенні в пікселях, потім вказуєш відповідні цій точці координати або в географічних координатах (секція Degrees Mins) або в координатах кілометрової сітки (секція User Grid).

Як я вже сказав вище ми будемо користуватися координатами кілометрової сітки, тому поля введення в секції Degrees Mins повинні бути невинно чистими (як на малюнку).

Тепер як це виглядає на практиці. Якщо перевести курсор миші на зображення карти, то ти побачиш, що курсор має вигляд «хреста» -пріцела з цифрою поруч, ця цифра вказує номер поточної прив'язуємося точки. Якщо клацнути лівою клавішею миші на зображенні карти, то в цьому місці з'явиться червоні кола, а справа в секції Image Coordinates координати точки, де ти клацнув. Після цього по ідеї треба ввести відповідні цій точці координати в секції User Grid. Але не варто поспішати клацати - поки незрозуміло ГОЛОВНЕ - де потрібно клацати і що вводити в секції User Grid.

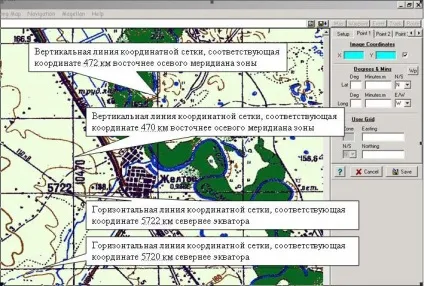

Тепер про ГОЛОВНЕ. На будь-якій карті (у всякому разі на тих, що ми записали) нанесена координатна кілометрова сітка, відстань між горизонтальними і вертикальними лініями сітки дорівнює 2 км (це ВАЖЛИВО) для масштабу 1: 100 000, плюс до цього недалеко від правого верхнього кута розташовується точка , обізвавши мною «Опорний хрест кілометрової сітки» (див. найперший малюнок). Горизонтальна цифра біля перехрестя вказує відстань відповідної горизонтальної лінії сітки від екватора в км (на найпершому малюнку це 5758 км, тут на малюнку 5722 км).

З вертикальної цифрою трохи складніше. Останні три цифри даного числа показують відстань відповідної вертикальної лінії сітки від центрального меридіана зони теж в км, перші дві або одна цифра числа - це номер зони (на малюнках у нас 10 зона). Як видно з малюнка, км для горизонтальних ліній розмітки вважаються знизу вгору (з півдня на північ, чим вище тим більше), для вертикальних ліній зліва направо (із заходу на схід, ніж правіше тим більше). Таким чином, шляхом нехитрої арифметики ми можемо отримати координати по півночі (горизонтальні лінії розмітки) і по сходу (вертикальні лінії розмітки) будь-якого перехрестя координатної сітки на карті.

Координати вертикальних ліній сітки заносяться в поле Easting (На схід) секції User Grid. Координати горизонтальних ліній сітки заносяться в поле Northing (північ) секції User Grid.

Технологія виходить наступна вибираєш певний перехрестя на зображенні карти, вважаєш для цього перехрестя координати по північ і схід, ставиш «мишею» на ньому точку (точніше наводь!), Заносиш пораховані координати по північ і схід до відповідних поля секції User Grid. Так, важливе зауваження - на карті координати як бачиш в кілометрах, а заносити в поля секції User Grid їх потрібно в метрах.

Після того як, точка введена:

переходимо до точки далі по порядку. Після того як ввели всі точки, тиснемо Save справа на панелі налаштування прив'язки. Після Save ми вийдемо в нормальний режим Ozi і можемо перевірити нашу прив'язку. Для цього знайдемо на карті недалеко від центру хрест географічних координат (це той, що з градусами і хвилинами), наводимо на нього покажчик «миші» і дивимося вгорі праворуч під смугою меню координати цього місця як їх вважає Ozi і порівнюємо їх з координатами, написаними на карті. Alles!
