Освітлюють воду у відстійниках (8.35) і освітлювачах .Взвешенние частинки випадають з води у відстійниках під впливом сили тяжіння.

8.35. Відстійник Відстійник - це переважно проточное споруда, призначена для осадження суспензій під впливом сили тяжіння.

Відстійники - це переважно проточні споруди, тобто осадження суспензій в них відбувається при безперервному русі води від входу до виходу. Відстійники бувають горизонтальні, вертикальні і радіальні. У горизонтальному відстійнику осветляющих вода надходить через дірчасту перегородку одного торця відстійника, а виходить з протилежного торця (ріс.8.19) .Взвешенние частинки, рухаються разом з водою, проте напрямок і швидкість їх руху відмінні від напрямку і швидкості руху води, так як на зважені частинки внаслідок їх більшу питому вагу впливає сила тяжіння. Глибина відстійника - З-4 м, іноді до 5 м. Зазвичай відстійник розділяють на ряд паралельно працюючих секцій. Днище таких відстійників роблять з поздовжнім ухилом не менше ніж 0,02 до приямку для осаду, розташованого на початку відстійника, і з поперечним ухилом до лоток, влаштованому в днище. Відстійники періодично доводиться відключати для очищення їх від осаду, який залягає на дні відстійників. При поліпшеної конструкції відстійників їх очищають в ході використання механізму, який приводиться в рух електродвигуном і загрібає осад до поглиблення в дні відстійника.

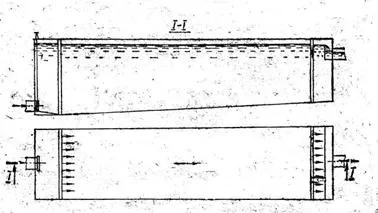

Мал. 8.19. Горизонтальний відстійник.

Звідти осад видаляють спеціально пристосованими для цього насосами або ежекторами або під тиском води в відстійнику (при відкритій заслінці на мулової трубі). Застосування горизонтальних відстійників доцільно на великих очисних станціях.

Вертикальні відстійники - це циліндричні резервуари з конічним або плоским днищем (рис. 8.20). Вода надходить у відстійник зверху через що подає 1 і центральну трубу 2 (камера хлопьеобразования), проходить через зону відстоювання 3 і зливається через край відвідного лоток 4, який оперізує гору відстійника. Освітлена вода відводиться трубопроводом 6. Випадання суспензій починається в момент різкої зміни напрямку руху води при виході з центральної труби. Час перебування води у відстійнику зазвичай дорівнює 2 ч. Осад з вертикальних відстійників можна випускати, чи не спорожняючи їх - необхідно відкрити засувку на мулової трубі 5 і осад буде витікати під напором води в відстійнику. Конічний днище полегшує сповзання опадів. При невеликому вмісті суспензій в очищується воді дно вертикального відстійника можна робити майже плоским з незначним ухилом (0,02) до центру, який зменшує обсяг будівельних робіт. В цьому випадку осад видаляють періодичним змиванням. Діаметр вертикальних відстійників - 5-28 м.

Радіальні відстійники застосовують на великих очисних станціях продуктивністю понад 30-300 тис. м 3 / сут. при великому вмісті завислих речовин у воді, яка надходить на обробку, і, головним чином, в промисловому водопостачанні. Це круглі резервуари діаметром 10-60 м, з глибиною 3-5 м в центрі і 1, 5-2,5 м на периферії.

Мал. 8.20. Схема вертикального відстійника:

1 - подаючий трубопровід; 2 - камера хлопьеобразования; 3 - зона відстоювання (осадження); 4 - відвідний лоток; 5 - иловая труба для випуску осаду; 6-відвідний трубопровід.

Мал. 8.21. Освітлювач коридорного типу.

Вода надходить в центр відстійника і рухається в радіальному напрямку до збірного лотка, який розташовується по периметру відстійника. Механічне безперервне видалення осаду є великою перевагою радіальних відстійників перед відстійниками інших типів.

Освітлювачі зі зваженим шаром осаду - спорудження нового типу. їх застосовують для освітлення і знебарвлення коагулюванні води при утриманні зважених речовин в джерелі водопостачання 100 мг / л і більше і кольоровості до 150 °. Освітлення засноване на рух води через шар зваженого осаду, частинки якого сприяють збільшенню пластівців коагулянту, здатних затримувати велику кількість зважених речовин. Освітлювачі в плані мають круглу або ж прямокутну форму. Вони порівняно з вертикальними відстійниками мають велику ступінь освітлення і велику пропускну здатність при малих дозах коагулянту.

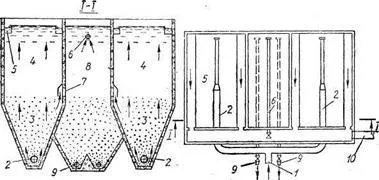

Прямокутні в плані освітлювачі коридорного типу (рис. 8.22) розділені внутрішньою перегородками на три відділи. Вода зі змішувача надходить в освітлювач через трубу 1 і дірчасті труби 2 розподіляється в робочій зоні 3 освітлювача. Звісно пластівців коагулянту досягається підхоплення вертикальних висхідних швидкостей потоку води. Над шаром зваженого осаду розташована захисна зона 4. Відводять воду через лотки 5. В середньому відділі освітлювача (шламоуплотнітелі (8.36)).

8.36. Шламоуплотнітель Шламоуплотнітель частина споруди освітлювача, призначена для ущільнення осаду - шламу, який видаляється з води.

8.37. Шламонакопитель шламонакопичувач - це частина споруди освітлювача, призначена для накопичення шламу.

8) труба 6 для видалення надлишкової води. Надмірна осад, який надійшов з робочої зони 3 через вікна 7 і ущільнений в шламонакопичувача (8.37) 8, скидається через трубу 9. Зазвичай швидкість підняття води в робочій зоні - 1-1,2 мм / сек. Освітлена вода видаляється через трубу 10.
