Основні відмінності кліматичних систем, кондиціонерів panasonic і halla на автомобілі ваз 2170 2171

У табл. 2.11 представлені властивості і відмінності систем кондиціонування повітря на вітчизняних автомобілях Лада

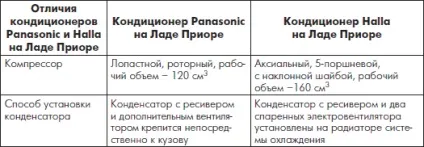

Таблиця 2.11. Відмінності систем кондиціонування повітря на вітчизняних автомобілях Лада

Далі детально розглянемо кліматичну установку - систему кондиціонування Panasonic в автомобілі ВАЗ 2170 2171 2172 Лада Пріора, особливості пристрою, обслуговування, несправності (коди помилок). Система кондиціонування (див. Рис. 2.21) складається з наступних елементів: компресора, конденсатора, випарника, ресивера-осушувача і трубопроводів.

Мал. 2.21. Система кондиціювання ВАЗ 2170 2171 2172 Лада Пріора: 1 - обігрівач з випарником в зборі; 2 - радіатор системи охолодження з вентилятором; 3 - конденсатор з ресивером та електровентилятором; 4 - датчик температури; 5 - трубопровід компресора; 6 - компресор з електромагнітною муфтою; 7 - блок трубопроводів; 8 - контролер; 9 - датчик температури салонний

2.4.1. Склад системи кондиціонування - кондиціонера Panasonic на автомобілі ВАЗ 2170 2171 2172 Лада Пріора

Компресор однозаходний трилопатевої роторного типу. Компресор створює необхідне для роботи кондиціонера тиск і забезпечує циркуляцію хладогенту. Компресор встановлюється під генератором. Крутний момент на вал компресора передається від колінчастого вала полікліновий ремінь через електромагнітну муфту.

Конденсатор є теплообмінник і призначений для охолодження холодоагенту шляхом відведення тепла в навколишнє середовище. Конденсатор охолоджує газоподібний холодоагент з високою температурою і під високим тиском, що надходить від компресора, і конденсує його в рідкий холодоагент. Конденсатор встановлюється на рамку радіатора перед радіатором системи охолодження.

Випарник являє собою теплообмінник і призначений для охолодження і осушення повітря, що надходить в салон автомобіля. Блок випарника встановлюється в корпус обігрівача перед радіатором обігрівача.

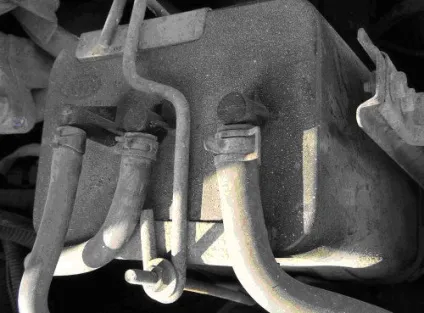

Ресивер являє собою металевий циліндр, приєднаний до конденсатору. Ресивер призначений для акумулювання холодоагенту в рідкому стані, відділення від нього вологи і можливих механічних частин. У ресівері встановлений знімний фільтр-осушувач (зовнішній вигляд під капотом - рис. 2.22).

Мал. 2.22. Знімний фільтр ресивера в місці установки під капотом

Схема установки і натяжки ременя системи кондиціонування - кондиціонера Panasonic на автомобілі ВАЗ 2170 2171 2172 Лада Пріора представлена ​​на рис. 2.23.

Мал. 2.23. Схема установки і натяжки ременя системи кондиціонування: 1 - ролик натяжна, 2 - ремінь, 3 - демпфер коленвала, 4 - шків компресора кондиціонера, 5 - шків генератора

Регулювання натягу ременя виконувати поворотом натяжної ролика проти годинникової стрілки. Після регулювання затягнути болт натяжної ролика. 2.4.2. Діагностичні коди помилок кондиціонера на автомобілі ВАЗ 2170 2171 2172 Лада Пріора

Діагностичні коди помилок кондиціонера представлені в табл. 2.12.

Технічне обслуговування систем кондиціонування повітря розглянемо в розділі 4.

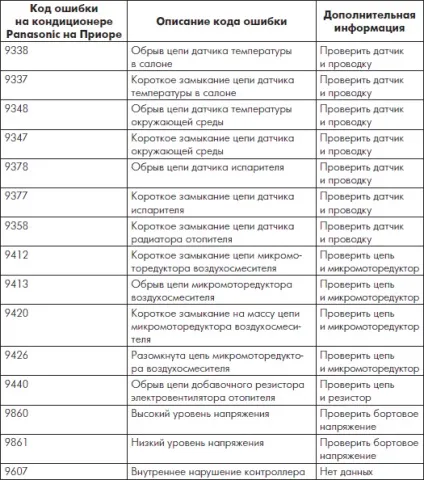

Таблиця 2.12. Діагностичні коди помилок кондиціонера
