Основні типи несучих конструкцій

Дах є конструкцією, що захищає будівлю зверху від атмосферних опадів, сонячних променів і вітру. Верхня водонепроникна оболонка даху прийнято називати покрівлею. Дах разом з горищним перекриттям утворює покриття будівлі. У подкровельном прстранства може розташовуватися мансардний поверх. У тому випадку, якщо в будинку немає горище, функції горищного перекриття та даху поєднуються в одній конструкції, яка прийнято називати безгорищним покриттям.

Стіни відокремлюють приміщення від зовнішнього простору (зовнішні стіни) або від інших приміщень (внутрішні стіни), виконуючи тим самим захисну функцію. Разом з тим, стіни можуть нести навантаження не тільки від власної ваги, але і від вийшов ?? ежащіх частин будівлі (перекриттів, даху та ін.), Здійснюючи несучу функцію. Стіни, що сприймають, крім власної ваги, навантаження і від інших конструкцій і передають її фундаментів, називають несучими. Стіни, які спираються на фундаменти і несучі навантаження від власної ваги по вс ?? їй висоті, але не сприймають навантаження від інших частин будівлі, звуться самонесущіх.Наконец, стіни, які служать тільки огорожами і свою власну вагу несуть в межах лише одного поверху, спираючись на інші важливі елементи будівлі, називають ненесучими.

Конструктивні елементи будівель

Громадський центр міста Афін.

Аналіз ансамблю Афінського акрополя.

Незважаючи на значні відмінності, які існують між будівлями різного призначення як в зовнішньому вигляді, так і у внутрішній структурі, нд ?? е вони складаються з деякого обмеженого числа базових взаємопов'язаних архітектурно-конструктивних елементів, що виконують цілком определ ?? енние функції (рис.)

Основні елементи будівлі можна поділити на такі групи: а) несучі. сприймають основні навантаження, що виникають в будівлі; б) огороджувальні. розділяють приміщення, а також захищають їх від атмосферних впливів і забезпечують збереження в будівлі определ ?? енной температури; в) елементи, які поєднують і несучі, що й обгороджують.

Несучі конструкції в сукупності утворюють просторову систему - поєднання вертикальних і горизонтальних елементів, яку називають несучим остовом будівлі.

ü окремостоячі опори,

ü несучі елементи покриття

Фундаментом прийнято називати підземна конструкція, основним призначенням якої є сприйняття навантаження від будівлі і передача її основи.

Перекриттями називають конструкції, що розділяють внутрішній простір будівлі на поверхи. Перекриття обмежують поверхи і розташовані в них приміщення зверху і знизу (огороджувальні функції) і несуть, крім власної ваги, корисне навантаження, ᴛ.ᴇ. вага людей, устаткування і предметів, що знаходяться в приміщеннях (несучі функції). Разом з тим, перекриття грають дуже істотну роль в забезпеченні просторової жорсткості будівлі, ᴛ.ᴇ. незмінності його конструктивної схеми під дією нд ?? ех можливих навантажень. Перекриття, виходячи з їх розташування в будівлі, бувають міжповерхові. розділяють суміжні по висоті поверхи; горищні. відокремлюють верхній поверх від горища; нижні. відокремлюють нижній поверх від грунта͵ і надпідвальні. відокремлюють перший поверх від підвалу. По верху міжповерхових перекриттів настилають підлоги виходячи з призначення і режиму експлуатації приміщення. А нижня поверхню перекриття (або покриття) утворює стелю для ніжел ?? ежащего приміщення.

Окремими опорами називають стійки (стовпи або колони), призначені для підтримки перекриттів, даху, а іноді і стін і передачі навантаження від них безпосередньо на фундаменти. Перекриття можуть спиратися або безпосередньо на колони, або, що частіше, на укладені по ним потужні балки, звані прогонами. Колони і прогони утворюють каркас будівлі.

2) заповнення прорізів (віконних, дверних, воріт)

5) інженерне обладнання (ліфти, підйомники, платформи, екскалатори, травлатори і ін.)

6) інші елементи (балкони, лоджії, сан.кабіни і ін.

7) елементи, що забезпечують просторову жорсткість будівлі

8) елементи вентиляції будівель

Перегородками називають порівняно тонкі стіни, службовці для розділ ?? ення внутрішнього простору в межах одного поверху на окремі приміщення. Перегородки спираються в кожному поверсі на перекриття і ніякого навантаження, крім власної ваги, не несуть.

Сходи служать для сполучення між поверхами. З протипожежних міркувань сходи, як правило, полягають в спеціальні, огороджені стінами, приміщення, які називаються сходовими клітками.

Для освітлення приміщень природним світлом і для їх провітрювання (вентиляції) служать вікна. а для сполучення між сос ?? еднімі приміщеннями або між приміщенням і зовнішнім простором - двері. У деяких випадках при вкрай важливо сті введення в приміщення великого устаткування або засобів транспорту крім дверей влаштовують ще й ворота.

Ці та багато інших конструкції і елементи будуть розглянуті в лекційному курсі.

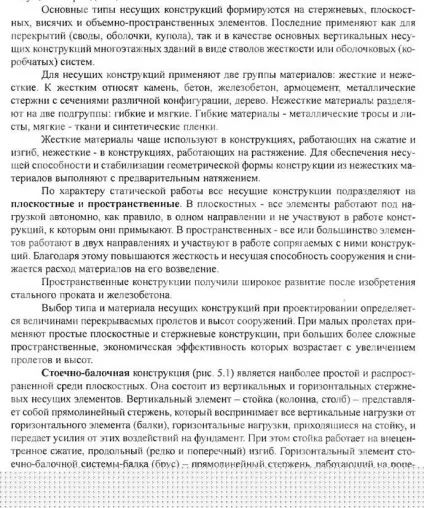

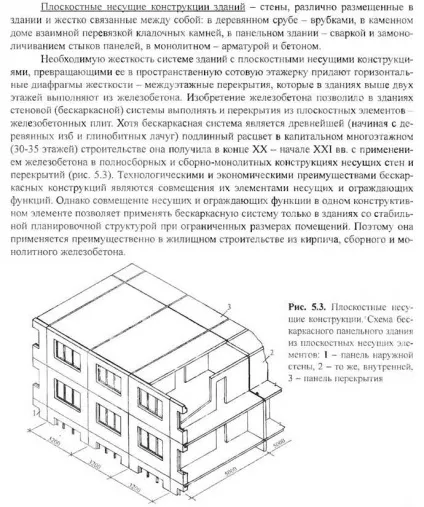

За характером статистичної роботи вс ?? е несучі конструкції підрозділяються на площинні і просторові. У площинних - нд ?? е елементи працюють під навантаженням автономно, як правило, в одному напрямку, і не беруть участі в роботі конструкцій, до яких вони примикають. В просторових - нд ?? е або більшість елементів працюють в двох напрямках і беруть участь в роботі сполучених з ними конструкцій.

Завдяки цьому підвищується жорсткість і несуча здатність просторових конструкцій і знижується витрата матеріалів на їх виготовлення.

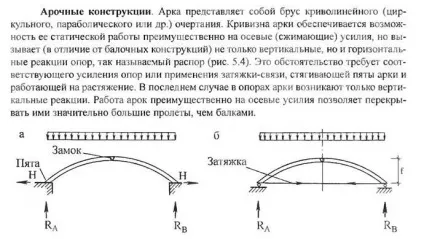

Вибір типу і матеріалу несучих конструкцій при проектуванні визначається величинами перекриваються прольотів. При малих прольотах застосовують прості площинні та стрижневі конструкції, при великих - більш складні просторові.

Розрізняють декілька видів базових несучих елементів - стрижні, пластини (плити), просторові оболонки і масивні або тривимірні тіла.

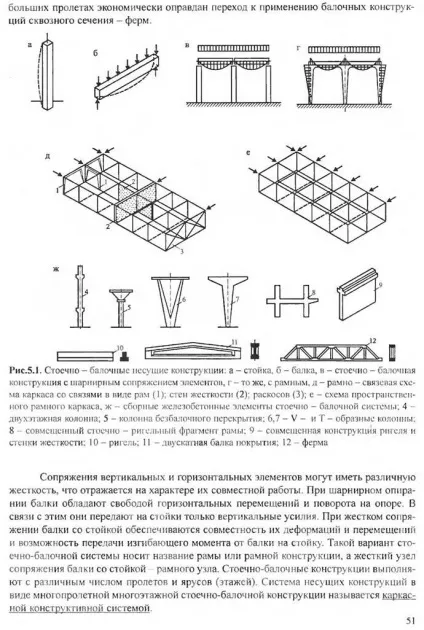

Стрижень (стійка) - найпростіший елемент, у якого два виміри (товщина і ширина) малі в порівнянні з третім - довжиною.

Пластина (плита) - ϶ᴛᴏ елемент, у якого один вимір - товщина - мало посравнению з двома іншими. Кріволін ?? ейние плити називаються оболонками.

Масивними є елементи, у яких нд ?? е три генеральних розміру приблизно одного порядку.

Основні види несучих елементів:

а - стрижень; б - пластина; в - оболонка; г - масивне тіло
