Якщо ви роздумуєте на тему «ворота своїми руками», то це означає, що у вас творча натура або вмілі руки, і необхідність економити фінанси. Вибір орних воріт дозволить вам спорудити ворота, і згодом, не змінюючи їх, встановити автоматику. Виготовляючи розпашні металеві ворота своїми руками, ви переконаєтеся, що це процес не такий вже і складний.

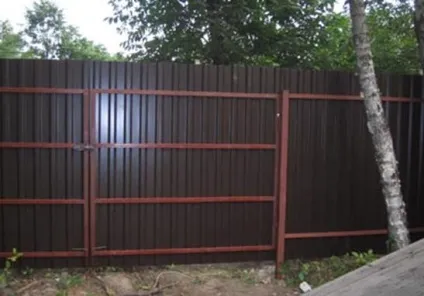

Ворота і паркан з металу
Те, що потрібно для будівництва
Для самостійного споруди воріт необхідно підготувати наступні інструменти:
- Болгарка для нарізки і шліфування металу. У комплекті до неї повинні бути ріжучі та шліфувальні диски.
- Краскопульт для покриття фарбою каркаса воріт. У разі відсутності такого в господарстві, фарбувати будете пензликом, але дуже ретельно, особливо у важкодоступних місцях.
- Зварювальний апарат, для виконання робіт підійде будь-який відомий варіант пристрою. Не забудьте, що для зварювання знадобляться електроди і маска.
- Дриль для свердління отворів при кріпленні болтами.
- Рулетка, кутомір, молоток, шкурка, клепатель і заклепки для обшивки.
Цей мінімальний набір інструментів повинен буде допомогти вам в роботі.
Обшивають воротні стулки листовим металом, профнастилом або профнастилом, профільованим алюмінієм, досить новим матеріалом під назвою полікарбонат, і все рідше використовується деревина.
Матеріали, які будуть потрібні для створення розорюються воріт:
- Найнеобхіднішим матеріалом є профільні труби різних перетинів. Однак труби при необхідності можна замінити іншим відповідним для ваших цілей металом.
- Фарбу ви вибираєте самі, не забуваючи, однак про її призначення.
- Петлі для воріт вибирайте з розумом і розрахунком на те, що ваші ворота будуть служити вам багато десятиліть.
- Обшивка комірних панелей залежить від вашого смаку і суми, яку ви маєте в своєму розпорядженні. Профлист має широкий спектр пропозиції за кольором, зображення різних поверхонь і панорамних фото.
- Автоматику ви можете підібрати і пізніше, але при проектуванні слід враховувати перспективи.
Приступаючи до виготовлення саморобних орних воріт, варто пам'ятати про техніку безпеки при будівництві, бути обережним при нарізці і фарбування металу, і обов'язково користуватися захисними окулярами.
Етапи будівництва двустворние воріт
Початком всього є проект. Для цього слід визначитися, в який бік будуть відкриватися воротні панелі. Майте на увазі, що в сторону розорювання воріт не повинно бути підвищення рівня грунту, і щоб стулки НЕ перегороджували вуличний проїзд і прохід людей по тротуару.
Складання ескізу воріт
Зробіть креслення схожий на той, що запропонований нижче. На нього наносите розміри, точно зняті на підготовленому отворі. Вважаємо, що воротні опорні стовпи вже поставлені і простояли покладені 28 діб для затвердіння бетону. Після нанесення розмірів на креслення, приступають до розрахунку кількості матеріалів необхідних для роботи.
Креслення орних воріт
Підготовка та нарізка металу
Метал, який належить різати і зварювати, слід підготувати. З поверхні зчищається шар іржі. Для чого знадобиться болгарка з шліфувальним диском, або звичайна шкурка і власні руки. Якщо у вас новий метал, то він зазвичай покритий маслом, яке необхідно акуратно видалити розчинником.
Приступаючи до різання металу, уважно відміряйте відрізки профільних труб. Рекомендується труби одного розміру відрізати всі відразу. У вас буде по чотири труби двох розмірів, для двох стулок.
Збірка каркасів комірних стулок
Коли все відрізки, що становлять каркас стулки, приготовлені, їх складають на рівній поверхні відповідно до креслення, тому що кути рами повинні знаходитися в одній площині, це є запорукою того, що стулки НЕ поведе. Крім того, у внутрішньому просторі для збільшення жорсткості конструкції розміщують додаткові ребра жорсткості, до них кріплять обшивочний матеріал, а згодом і елементи автоматичного приводу.

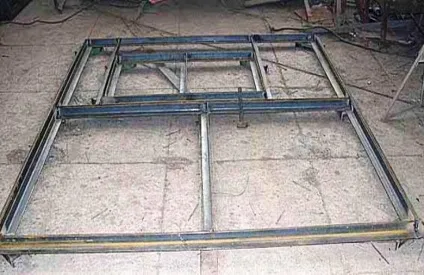

Каркас орних воріт
Після з'єднання відрізків і отримання правильних прямокутників настане черга приварити додаткові деталі. До них відносяться навісні петлі, плоскі петлі для засувів, петлі для навісного замка, і інші пристрої, зокрема на одну із стулок приварюють сталеву смугу на стику стулок і приварюють стопори, які не дозволять воротним ставням бовтатися в розкритому стані, і будуть служити додатковим опорою в закритому стані.
Стопори для розорюються воріт
Для якісного виконання зварювальних швів можна взяти кілька уроків у професійних зварювальників. Поради знаючих людей ще нікому не завадили, поцікавтеся правилами безпечної роботи зі звареним обладнанням.
Підготовка рам до обшивки
Воротні каркаси зібрані, але їх треба підготувати до фарбування. Перед обшивкою каркаси треба пофарбувати, щоб вони служили довго, і не піддавалися корозії. Після зварного етапу зборки місця накладання швів виглядають приблизно, так як на фото нижче.

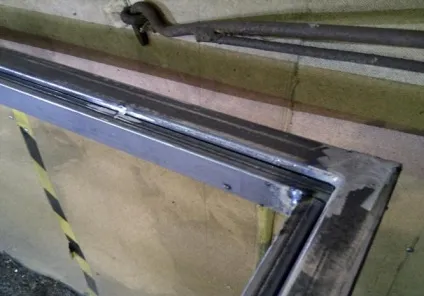

Подвійна рама каркаса до обробки швів
Тому необхідно зчистити окалину, видалити опуклі частини швів, і надати їм гладкість подібну іншим частинам рами. Болгаркою з шліфувальним диском обробляють поверхню і надають їй вид, подібний зображенню на другій фотографії.

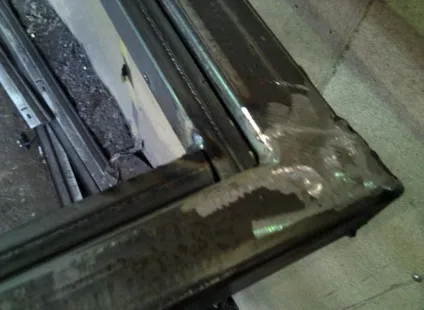

Подвійна рама після шліфування швів
Перед фарбуванням з поверхні видаляється пил. Для того, щоб довше не турбуватися про стан воріт, радять перед фарбуванням каркас покрити ґрунтовкою, обов'язково дати їй можливість добре висохнути, і тільки після цього покрити шаром фарби або емалі, що володіє антикорозійними властивостями. Після висихання наносять другий шар фарби, і тепер можна бути впевненим, що ворота прослужать довго.
Фарбування краще наносити фарбопультом. Це дозволить якісно фарбувати важкодоступні місця, і фарбування відбувається рівно, без розлучень і патьоків. Однак можна обійтися і простий пензликом. Колір каркаса зазвичай підбирається відповідно до кольору обшивки або в чорний колір.
Обшивка і установка двустворние воріт
Обшивати воротні панелі простіше до установки, але деяким простіше спочатку навісити стулки на місце, і після цього завершити монтаж. Це, швидше за все, залежить від кількості людей, які беруть участь в будівництві. Якщо є помічники для процесу навішування, то, звичайно, обшивку зручніше зробити до навішування, без помічників легше навісити каркас, а потім зробити обшивку. Профнастил підганяють за розміром, відрізаючи зайве за допомогою болгарки з ріжучим диском.
Листи кріплять на стулки за допомогою саморізів або заклепок. При прикручуванні листів профнастилу, і підганяючи під розміри каркаса, їх слід укласти один на одного з перекриттям в одну хвилю.
Порада! При кріпленні профнастилу саморізами під капелюшки підкладають прокладки з спіненої гуми для герметизації місць кріплення, які допоможуть запобігти появі корозії металу.
Простежте, щоб лист закріплювався поверх раніше приварених навісних петель. Кріплення встановлюються в поглиблення хвилі через 40см. Для збільшення міцності споруди, іноді на верхній край стулок одягається G-планка. Вона оберігає від руйнування кромку листів і надає жорсткості стулок, що робить їх більш стійкими до натиску вітру.
G-планка на профлист
Ворота, побудовані вами для заміського будинку або дачі, при виконанні робіт чітко і правильно вийдуть не гірше тих, які пропонують фірми. А гарантії ви визначите самі, і служити вони будуть вам дуже довго.
