Оркестрова яма

Оркестрова яма присутній практично в кожному сучасному театрі. Це відокремлений поглиблене приміщення, призначене для розміщення оркестру, що супроводжує спектакль.

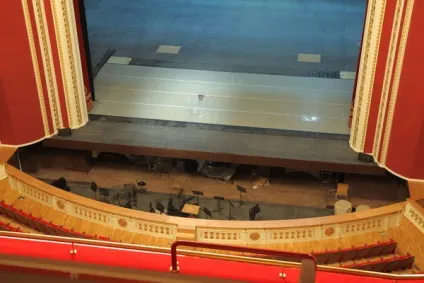

Механізована оркестрова яма зазвичай являє собою одну або кілька підйомно-опускних площадок. які дозволяють трансформувати простір сцени. Як правило, конструкція оркестрової ями розрахована на кілька варіантів її використання.

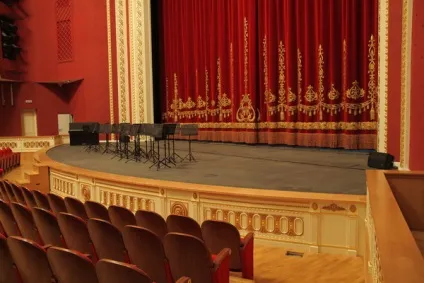

Часто за рахунок оркестрової ями збільшують площу авансцени або залу для глядачів. Можна також створити ступінчастий сход зі сцени на рівень глядацької зали (це буває необхідно при проведенні суспільно-політичних заходів). Підйомний бар'єр, що відокремлює простір оркестрової ями від залу для глядачів, також може бути механізованим. Бар'єр і яма, шикуючись врівень з підлогою залу для глядачів, створюють рівну поверхню, на якій можна встановити додаткові глядацькі місця.

Іноді майданчики оркестрової ями можуть опускатися і на допоміжні, більш глибокі рівні, де можуть зберігатися музичні інструменти, пульти, крісла і т.д. В цьому випадку підйомник оркестру виконує роль транспортного засобу - наприклад, при доставці столів президії в рівень авансцени або додаткових крісел в рівень глядацької зали.

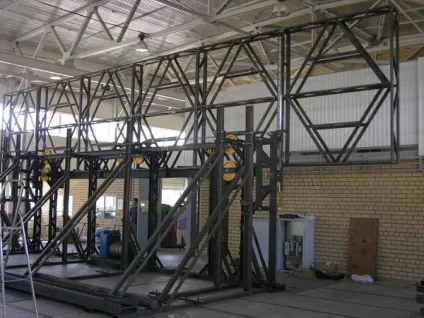

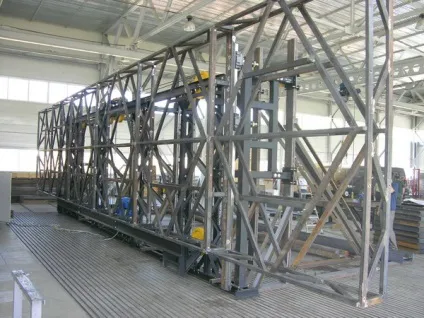

Фірма «Система» проектує і виготовляє конструкції для оркестрових ям індивідуально для кожної сцени. Виконує монтаж на об'єкті з урахуванням особливостей конкретного проекту.

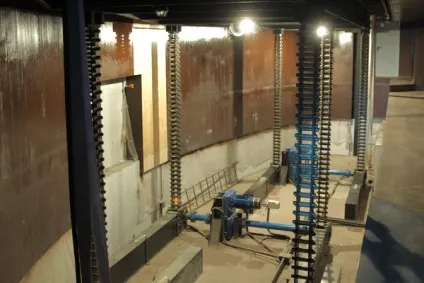

Як правило, для підйому майданчиків оркестрової ями ми використовуємо ланцюгові приводи фірми Serapid. В окремих випадках буває доцільно застосування тросових або гвинтових приводів.

Приводи майданчиків можуть оснащуватися енкодер, що дозволяє точно позиціонувати їх в потрібних рівнях. Це особливо актуально при включенні оркестрової ями в загальну комп'ютерну систему управління нижньої механікою.

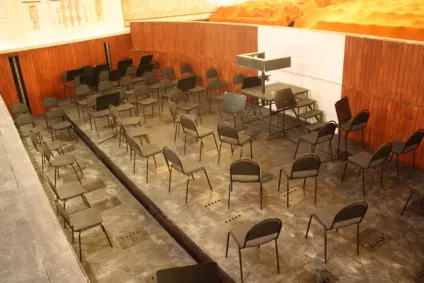

У конструкцію оркестрової ями монтуються лючки з роз'ємами для підключення освітлення, мікрофонів, заварних інструментів та ін.

LinkLift, Serapid (Франція)

Фірми Nord з двома гальмами відповідно до театральними нормами, Німеччина

Модуль кінцевих вимикачів

Розрахункове навантаження на планшет:

статична, кг / м 2

динамічна, кг / м 2

Відповідно до вимог проекту «Звукове обладнання»

Швидкість руху, м / с

Висота підйому, м

Ножнічного або лінійного типу (в залежності від проекту)

Розміри і конфігурація
