Орієнтування на місцевості по азимутах

Головна - Бойова підготовка - Військова топографія - Орієнтування на місцевості по азимутах. Магнітний азимут. Визначення азимутів на місцеві предмети

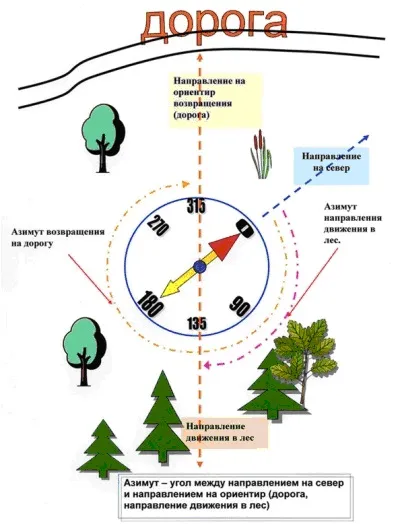

Азимут напрямку з точки стояння на місцевий предмет називається прямим магнітним азимутом. У деяких випадках, наприклад для відшукання дороги назад, використовують зворотний магнітний азимут, який відрізняється від прямого на 180 °. Щоб визначити зворотний азимут, треба до прямого азимуту додати 180 °, якщо він менше 180 °, або відняти 180 °, якщо він більше 180 °. На рис. зворотний азимут дорівнює 150 °.

Для визначення напрямку на місцевості по заданому магнітному азимуту необхідно встановити на шкалі компаса проти мушки відлік, різний значенням заданого магнітного азимута. Потім, відпустивши гальмо магнітної стрілки, повернути компас в горизонтальній площині так, щоб північний кінець стрілки встановився проти нульового розподілу шкали.

Визначення магнітного азимута по компасу

Після цього, не змінюючи положення компаса, помітити на місцевості по лінії візування через цілик і мушку який-небудь віддалений орієнтир. Направлення на орієнтир і буде визначальним напрямком, відповідним заданому азимуту.

Поєднання візирної лінії з напрямом на предмет (мета) досягається багаторазовим перекладом погляду з візирної лінії на ціль і назад. Не рекомендується піднімати компас до рівня очей, так як в цьому випадку знижується точність виміру. Точність вимірювання азимутів за допомогою компаса Андріанова становить плюс-мінус 2-3 °.

Магнітний азимут. Визначення азимутів на місцеві предмети

Направлення на предмет (мета) визначається і вказується величиною горизонтального кута між початковим напрямом і напрямом на предмет (мета) або магнітним азимутом. При цьому за початкове може бути прийнято напрямок на одну зі сторін горизонту або на добре видимий віддалений місцевий предмет (орієнтир).

Магнітний азимут це кут від північного напрямку магнітної стрілки компаса до направлення на об'єкт (предмет). Відраховується строго за годинниковою стрілкою.

Його значення можуть бути від 0 ° до 360 °.

Магнітний азимут напрямку визначається за допомогою компаса.

При цьому відпускають гальмо магнітної стрілки і повертають компас в горизонтальній площині до тих пір, поки північний кінець стрілки не встановиться проти нульового розподілу шкали. Потім, не змінюючи положення компаса, встановлюють візирне пристосування так, щоб лінія візування через цілик і мушку вказували напрямок на предмет. Відлік шкали проти мушки відповідає величині визначається магнітного азимута напрямку на місцевий предмет.
