Органи керування автомобілем лада гранта ваз 2190 - панель приладів

Розміщення елементів керування автомобілем Лада Гранта відповідає нормам і правилам ЄЕК ООН. Для зручності користування на органи управління, розміщені на панелі приладів і інших панелях управління, нанесені відповідні символи їх функціонального призначення.

Панель приладів Лада Гранта ВАЗ 2190
На панелі приладів (рис. 1.7) розташовані такі прилади й органи керування.

1 - блок управління зовнішнім освітленням. Перемикач А зовнішнього освітлення може займати такі положення:
- зовнішнє освітлення вимкнене;
- зовнішнє освітлення включено;
- ввімкнено ближнє або дальнє світло фар в залежності від положення важеля перемикача покажчиків повороту і світла фар;
(В варіантному виконанні) - габаритні вогні і ближнє світло фар включаються і вимикаються автоматично в залежності від зовнішнього освітлення.
При натисканні на кнопку вимикача Б включаються протитуманні фари (в варіантному виконанні).
При натисканні на кнопку вимикача В включаються задні протитуманні ліхтарі, якщо включено зовнішнє освітлення (перемикач А встановлений в положення включення ближнього / дальнього світла фар). При повторному натисканні на кнопку задні протитуманні ліхтарі вимикаються.
При включених фарах обертанням регулятора Г коректора світла фар змінюють напрямок пучка світла фар. Положення рукоятки коректора відповідають наступними варіантами завантаження автомобіля Лада Гранта:
0 - один водій або водій з пасажиром на передньому сидінні;
1 - всі місця зайняті;
2 - всі місця зайняті і вантаж в багажнику не більше 75 кг;
3 (в варіантному виконанні) - один водій і вантаж в багажнику.

2 - сопла системи вентиляції та опалення салону. Сопла призначені для регулювання потоку повітря з системи опалення, кондиціонування і вентиляції.

Потік повітря регулюють переміщенням дефлекторов сопел.

. а напрямок потоку повітря - поворотом дефлекторів в відповідну сторону.

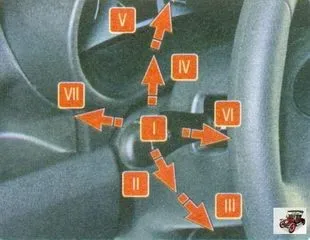

3 - важіль перемикача покажчиків повороту і світла фар. Перемикач включає електричні ланцюги фар і покажчиків повороту при включеному запалюванні і може займати такі положення:
I - покажчики повороту вимкнені, ввімкнено ближнє світло фар, якщо перемикач А (див. П. 1) зовнішнього освітлення в блоці управління зовнішнім освітленням і освітленням приладів знаходиться в положенні включення ближнього світла фар;
II - включені покажчики лівого повороту (нефиксированное положення);
III - включені покажчики лівого повороту (фіксоване положення);
IV - включені покажчики правого повороту (нефиксированное положення);
V - включені покажчики правого повороту (фіксоване положення);
VI - рухом важеля на себе включається дальнє світло фар незалежно від положення перемикача зовнішнього освітлення (нефиксированное положення);
VII - рухом важеля від себе включається дальнє світло фар, якщо перемикач А (див. П. 1) зовнішнього освітлення в блоці управління зовнішнім освітленням і освітленням приладів знаходиться в положенні включення ближнього світла фар (фіксоване положення).

4 - вимикач (кнопка) звукового сигналу.
Для того щоб включити звуковий сигнал, натисніть на будь-яке місце центральної накладки рульового колеса.
5 - комбінація приладів (див. «Комбінація приладів»).

6 - важіль перемикача очищувача і омивача вітрового скла. Перемикач включає електричні ланцюги при включеному запалюванні. Важіль перемикача можна перевести в наступні положення:
I - склоочисник і омивач вимкнені;
II - включений переривчастий режим роботи склоочисника (нефиксированное положення);
III - включений переривчастий режим роботи склоочисника (фіксоване положення). В переривчастому режимі роботи щітки склоочисника здійснюють один хід через рівні проміжки часу в кілька секунд незалежно від наявності крапель на вітровому склі (в варіантному виконанні встановлюють систему автоматичного управління склоочисником, описану в підрозділі «Датчик дощу»);
IV - включена мала швидкість склоочисника;
V - включена велика швидкість склоочисника;
VI - переміщенням важеля на себе включений омивач вітрового скла (нефиксированное положення).
На правому і нижньому торцях важеля встановлені клавіші управління маршрутним комп'ютером (див. «Рідкокристалічний дисплей маршрутного комп'ютера»).

7 - вимикач аварійної сигналізації. При натисканні на клавішу вимикача загоряються миготливим світлом все покажчики повороту і сигналізатор, встановлений в клавіші. При повторному натисканні на клавішу сигналізація вимикається.
8 - місце установки подушки безпеки пасажира.

9 - кришка речового ящика (бардачок). Для того щоб відкрити кришку ящика, потягніть ручку на себе.
10 - місце установки головного пристрою аудіосистеми.

ПРИМІТКА

На автомобілі Лада Гранта передбачена установка аудіосистеми, відповідної за розмірами і способом кріплення міжнародним стандартам.

11 - блок управління системою опалення (кондиціонування) і вентиляції салону. Прийоми управління опаленням і вентиляцією салону описані нижче, див. «Опалення (кондиціонування) і вентиляція салону».

12 - прикурювач. Для користування прикуривателем натисніть на кнопку його рухомої частини. Після нагріву спіралі приблизно протягом 10-20 с рухома частина прикурювача автоматично з клацанням повернеться в початкове положення - прикурювач можна витягти для використання.

ПРИМІТКА
У варіантному виконанні автомобіля Лада Гранта замість прикурювача може бути встановлено гніздо розетки для підключення додаткових 12-вольтів електричних приладів потужністю не більше 120 Вт.

13 - блок кнопкових вимикачів.
Залежно від комплектації в блоці встановлюють такі вимикачі:
- вимикач електрообігріву вітрового скла;
- вимикач обігріву заднього скла. Обігрівач заднього скла працює тільки при установці ключа у вимикачі запалювання в положення «I». При натисканні на клавішу вимикача включається обігрів заднього скла і в клавіші спалахує сигналізатор. При повторному натисканні обігрів вимикається. При повороті ключа у вимикачі запалювання в положення «0» при включеному обігрівачі функція обігріву відключається. При повторному пуску двигуна функція обігріву відновлюється без додаткового натискання на клавішу вимикача. Сигналізатор, розташований на клавіші вимикача, буде горіти жовтим світлом протягом всього часу роботи обігрівача;

ПРИМІТКА
У варіантному виконанні при включенні на автомобілі Лада Гранта обігріву заднього скла включається і обігрів зовнішніх дзеркал.

- вимикач кондиціонера, див. підрозділ «Опалення (кондиціонування) і вентиляція салону»;
- вимикач системи курсової стійкості. Після пуску двигуна автоматично включаються система курсової стійкості і противобуксовочная система. Для відключення цих систем натисніть і утримуйте кнопку вимикача в натиснутому положенні протягом 2-3 с, при цьому в комбінації приладів загоряється сигналізатор «ESC OFF» 12 (див. Рис. 1.8). Системи включаються повторним натисканням на кнопку вимикача.

14 - вимикач (замок) запалення, об'єднаний з пристроєм проти викрадення, розташований з правого боку рульової колонки. Ключ у замку запалювання може займати одне з трьох положень:
- 0 (вимкнено) - положення фіксоване, ключ із замка запалювання виймається. При вийнятому ключі спрацьовує запірний механізм проти викрадення. Для гарантованої блокування вала рульового управління поверніть рульове колесо вправо або вліво до клацання. Для виключення механічного пристрою проти викрадення вставте ключ в вимикач (замок) запалення і, злегка повертаючи рульове колесо вправо-вліво, поверніть ключ в положення «I»;
- I (запалювання) - положення фіксоване, включено запалювання, ключ із замка запалення не виймається, рульове управління розблоковано;
- II (стартер) - положення нефиксированное, ключ із замка запалення не виймається, рульове управління розблоковано. Це положення досягається поворотом ключа запалювання за годинниковою стрілкою з подоланням зусилля пружини. Для роботи стартера утримуйте ключ запалювання рукою. Вимикач запалювання обладнаний блокуванням повторного включення стартера при працюючому двигуні. Для повторного включення стартера після невдалої спроби пуску двигуна переведіть ключ із положення «I» в положення «0», а потім знову в положення «II».

ПРИМІТКА
Якщо запалення вимкнене, а ключ залишений в замку запалювання, то при відкриванні дверей водія зумер видає безперервну трель, попереджаючи про залишену в замку запалювання ключі.

15 - важіль механізму регулювання положення рульового колеса (керма). На автомобіль Лада Гранта в варіантному виконанні встановлюють рульову колонку, регульовану по куту нахилу (див. «Регулювання положення рульового колеса»).
16 - кришка монтажного блоку запобіжників і реле. Заміна запобіжників і реле описана в розд. 10 «Електрообладнання» (див. «Заміна запобіжників і реле»).
17 - важіль приводу замка капота. Замок капота відкривають, потягнувши важіль на себе.
18 - вимикач приводу замка кришки багажника. Для відкриття замку кришки багажника натисніть на кнопку вимикача. Після відпускання кнопка повертається у вихідне положення.

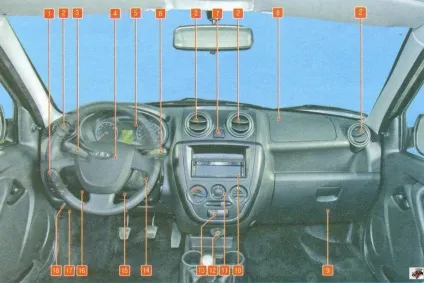

Рис 1.7. Панель приладів та органи управління Лада Гранта ВАЗ 2190
1 - блок управління зовнішнім освітленням; 2 - сопла системи вентиляції та опалення салону; 3 - важіль перемикача покажчиків повороту і світла фар; 4 - вимикач (кнопка) звукового сигналу; 5 - комбінація приладів; 6 - важіль перемикача очищувача і омивача вітрового скла; 7 - вимикач аварійної сигналізації; 8 - місце установки подушки безпеки пасажира; 9 - кришка речового ящика (бардачок); 10 - місце установки головного пристрою аудіосистеми; 11 - блок управління системою опалення (кондиціонування) і вентиляції салону; 12 - прикурювач; 13 - блок кнопкових вимикачів; 14 - вимикач (замок) запалення; 15 - важіль механізму регулювання положення рульового колеса (керма); 16 - кришка монтажного блоку запобіжників і реле; 17 - важіль приводу замка капота; 18 - вимикач приводу замка кришки багажника

Мал. 1.8. Комбінація приладів Лада Гранта ВАЗ 2190
1 - тахометр; 2 - лампа сигналізатор несправності системи управління двигуном (ПЕРЕВІРТЕ ДВИГУН); 3 - лампа сигналізатор включення лівого покажчика повороту (зі світлофільтром зеленого кольору у вигляді стрілки); 4 - лампа сигналізатор аварійного низького тиску масла (зі світлофільтром червоного кольору); 5 - лампа сигналізатор стану антиблокувальної системи гальм (підключений в варіантному виконанні); 6 - лампа сигналізатор режиму іммобілайзера; 7 - лампа сигналізатор перегріву охолоджуючої рідини; 8 - лампа сигналізатор аварійного стану гальмівної системи; 9 - лампа сигналізатор включення правого покажчика повороту (зі світлофільтром зеленого кольору у вигляді стрілки); 10 - лампа сигналізатор зарядки акумулятора (зі світлофільтром червоного кольору); 11 - спідометр; 12 - лампа сигналізатор режиму роботи системи курсової стійкості (ESC) (підключений в варіантному виконанні); 13 - лампа сигналізатор заборони переходу на вищу передачу «О / D OFF»; 14 - лампа сигналізатор включення дальнього світла фар; 15 - лампа сигналізатор включення задніх протитуманних ліхтарів; 16 - лампа сигналізатор включення ближнього світла фар; 17 - лампа сигналізатор включення передніх протитуманних фар; 18 - кнопка скидання показань лічильника добового пробігу; 19 - рідкокристалічний дисплей бортового комп'ютера; 20 - лампа сигналізатор незакритих дверей; 21 - лампа сигналізатор резервного залишку палива; 22 - лампа сигналізатор недостатнього тиску в шинах; 23 - лампа сигналізатор стану електропідсилювача рульового управління (підключений в варіантному виконанні); 24 - лампа сигналізатор непристебнутий ремінь безпеки водія; 25 - лампа сигналізатор несправності силового агрегату (не використовується); 26 - лампа сигналізатор стану подушки безпеки
