Оребрені труби для теплообмінників способи виробництва і матеріали заготовок, портал про труби
В опалювальних, холодильних, випарних, конденсаторних установках одним із способів зменшення габаритів апарату є організація розвиненою поверхні теплообміну. Це досягається ребрами теплопередающих поверхонь, зокрема, труб. Оребрені труби для теплообмінників виробляються зі сталі, чавуну, алюмінію, міді й її сплавів, а також бувають біметалічними, що поєднують в собі властивості двох металів.
Способи оребрения труб
Чавунні оребрені труби для опалення виробляються литтям і відповідають вимогам, викладеним в ГОСТ 1816-76. Інші труби виготовляються одним з нижчеперелічених способів:
- приварка струмами високої частоти (ТВЧ);
- приварка електродугової або контактним зварюванням;
- обтиском шайб;
- поперечно-гвинтова холодна прокатка;
- навівка з натягом алюмінієвої стрічки на сталь.
Поздовжнє, голчасті й спіральне ребра
Приварка ребер ТВЧ
Методом приварки можна отримати різну форму ребер: спіральні і поздовжні. Для цього трубну заготовку і смугу металу високочастотними струмами нагрівають до температури зварювання і виробляють приварення накладенням смуги на основу притиском за допомогою ролика. При цьому висота одержуваного ребра менше ширини початкової смуги.
Чавунні труби з квадратними ребрами
Спіральні ребра більш поширені, ніж поздовжні, так як їх простіше виготовляти, і при цьому зменшується витрата металу на обрізаються кінці смуги або дроту. Цей спосіб, в залежності від обладнання, може бути як високопродуктивним, так і напівкустарним.
Для приварювання ребер використовується і електродугове зварювання в середовищі аргону. Переважно таку зварювання виробляти з використанням напівавтоматичних або автоматичних зварювальних верстатів (апаратів, ліній). Трубна заготовка перед приваркой ребер може піддаватися насічці, що утворює основу для смуги, що збільшує теплопередающие властивості отриманого вироби.
У разі ручного зварювання довгомірних заготовка може придбати небажану поздовжню деформацію. Щоб уникнути цього, слід закріпити заготовку на стапелях і варити від центру відразу в дві сторони, поперемінно з одного і з іншого боку ребра, а потім проварити залишилися ділянки. Цей метод підходить при авральних ремонтних роботах.
Отримання поперечних ребер обтиском
Поперечні ребра можна отримати обтиском шайб круглого, квадратного або прямокутного перерізу. Виконується така робота на спеціальному автоматичному верстаті. Шайби подаються одна за одною на заготовку з певним, заданим кроком. При цьому відбувається обтиск коміра шайби на трубі. Цей метод малопродуктивний і застосовується на невеликих підприємствах і в ремонтних майстернях.
Поперечно-гвинтова холодна прокатка (ПВХП)
Спосіб ПВХП застосовується для монометалевих і біметалевих трубних заготовок. Прикладом монометалевих виробів є мідні оребрені труби, перевагою яких є відсутність швів. Їх виготовляють на прокатних верстатах і станах із застосуванням валків особливої форми, між якими проходить трубна заготовка. Таким же чином може бути виготовлена і алюмінієва обребрена труба.
Ребра прокаткою на мідній трубі
Ребра на біметалевих трубах проводиться накаткой. Наприклад, на сталеву трубну заготовку - несучу основу, насаджується алюмінієва або мідна труба, на поверхні якої і прокочуються ребра. Це вироби, що володіють міцністю стали і підвищеною теплопровідністю кольорових металів.
Навивка з натягом
Виготовленню алюмінію ребра на мідній трубі
Оцінка ефективності оребрення
Коефіцієнт оребрення труб визначається відношенням загальної зовнішньої площі до площі зовнішньої поверхні без ребер. Ефективність оребрення обчислюється з урахуванням теплопровідності матеріалу, форми і геометричних розмірів ребер, а також структури трубного пучка для кожного апарату окремо.
Деякі рекомендації, графіки, номограми і формули для розрахунку дані в Посібнику до СНиП 2.10.04-85. При проведенні тендерів із закупівлі оребренной труби важливо враховувати характеристики, які підтверджують ефективність і збільшення площі теплообміну в пропонованих до торгів виробам.
Самостійне виготовлення ребристих труб

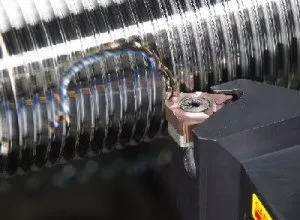

Нарізка ребер на токарному стінці
Ребра труб своїми руками можливо на невеликих ділянках або на відносно невеликих заготовках. Способи можуть бути різними:
- зварювання;
- насічка + зварювання;
- насічка + натяг;
- намотування дроту;
- нанесення глибокої різьби з отриманням ребер на токарному верстаті.
При неможливості придбання готового промислового вироби можуть бути застосовані всі ці способи в залежності від можливостей і наявності обладнання в майстерні домашнього умільця.
Для різних цілей потрібні труби з різними характеристиками, що вимагає індивідуального підходу і точного розрахунку при виборі їх на стадії проектування обладнання.
