Опис і технічні характеристики екскаватора ЕТЦ-165а

В екскаваторі ЕТЦ-165 робоче обладнання, розташоване ззаду у вигляді ланцюгового робочого органу скребкового типу і шнекового конвеєра, наводиться від вала відбору потужності трактора через редуктор з муфтою граничного моменту. Спереду трактора розташований відвал. Два провідних моста базового трактора МТЗ-82 забезпечують високі тягово-зчіпні якості екскаватора. Бульдозерний відвал може повертатися і висуватися в сторону, що дозволяє виробляти якісну засипку траншей.
Навісне обладнання (редуктор приводу робочого органу, робочий орган з механізмом підйому, ходоуменьшитель, поворотне бельдозерне обладнання, додаткова гідросистема) встановлюється без доробок трактора.
Корпус приводу робочого органу прикріплений до корпусу заднього моста трактора. Привід здійснюється через триступеневий редуктор, який одержує обертання від приводу заднього вала відбору потужності трактора. Він забезпечує чотири робочі швидкості і дві швидкості реверсу робочої ланцюга. Для запобігання деталей екскаватора від поломок при зустрічі робочого органу з непереборними перешкодами в приводі встановлена ​​запобіжна муфта.
Шнековий конвеєр для вивантаження грунту в відвали і очищення берми встановлюється на рамі робочого органу в положення, відповідне глибині копання. Привід конвеєра здійснюється робочої ланцюгом. Для зачистки і згладжування дна траншеї рама робочого органу оснащена консольним зачисним черевиком.

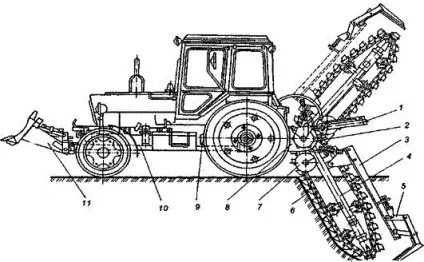

Екскаватор ЕТЦ-165А:
1 - механізм підйому і опускання робочого органу; 2 - приводний вал; 3 - додаткова рама робочого органу; 4 - робочий орган; 5 - зачистной башмак; 6 - робоча ланцюг; 7 - шнековий конвеєр; 8 - редуктор приводу робочого органу; 9 - ходоуменьшитель; 10 - трактор; 11 - відвал бульдозера

Технічна характеристика екскаватора ЕТЦ-165А
