Іноді виникає ситуація: необхідно визначити полярність постійного джерела живлення:

Розглянемо кілька варіантів на прикладі блоку живлення ноутбука.

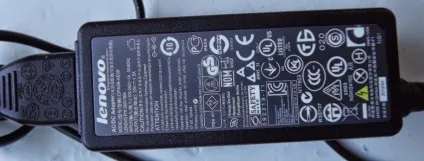

1) Першим кроком треба уважно вивчити написи на самому блоці живлення.

Шукаємо в написах, ось такий знак

Даний малюнок означає, що центральна частина в роз'ємі явлется «+» - позитивним (ПЛЮСОМ) а зовнішня частина роз'єму «-» негативним (МІНУСОМ)

якщо «+» і «-» намальовані в протилежних сторонах, то відповідно все навпаки

Якщо напис виявити не вдалося, або є сумніви переходимо до кроку №2

2) При наявності мультиметра, при правильному його використанні визначити полярність джерела постійного струму не складає труднощів

Головне правильно підключити дроти до мультиметру: чорний зазвичай подсоеденяется до спільної точки «COM» червоний для роз'єму вимірювання напруги, який як правило позначається буквою «V», п оложеніе перемикача ставимо на вимір напруги, на значення більше ніж дає блок живлення, якщо це не відомо, то краще починати з максимального. (Як користуватися мультиметром можна прочитати тут)

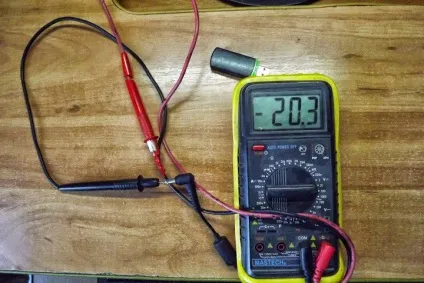

Тут все просто, якщо дроти були правильно підключені до мультиметру, то якщо попереду знак «-» то чорний провід це «+» «ПЛЮС» а червоний «-» «МІНУС»

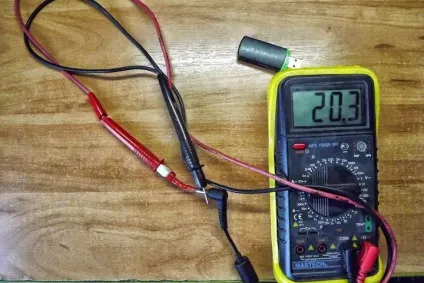

Якщо попереду на екрані немає знака, то червоний провід «+» «ПЛЮС». а чорний провід «-» «МІНУС»

Немає можливості виконати шаг1 і крок 2, що не засмучуємося, переходимо до кроку №3

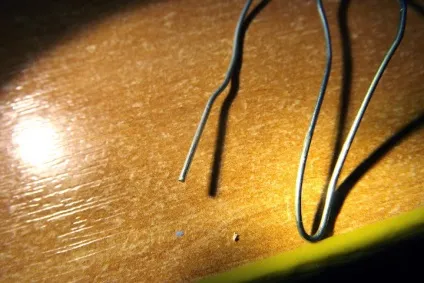

Буде необхідно знайти 2 Кууск дроти, можна замінити металевими скріпками, і шматок розрізаної картоплини (лимона, апельсина, мандарина, банана і т.д)

Крок №3: встромляємо два проводчка в наш овоч чи фрукт, соеденяет ці проводочки з нашим джерелом постійного струму і спостерігаємо за реакцією

Через пару хвилин, один провід почорніє а другий немає. Почорнілий провід це «+» «ПЛЮС»

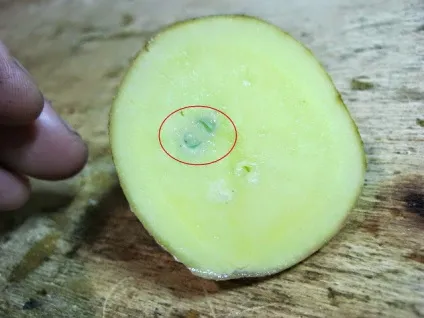

З шматочками картоплю ще простіше, правда на момент написання статті у мене не було під рукою картоплини, тому фото з інету, біля «+» »плюсова» виведення утворюється СВІТЛО ЗЕЛЕНИЙ КОЛІР
