Регулювання фар на тойоті королле підготовка і настройка оптики

Налаштування світла головної оптики це досить складний процес. Виробляти настройку на сучасних автомобілях повинен фахівець або людина вже розібрався в цій непростій справі. Як правило, чітко відрегулювати фари з першого разу вдається не багатьом, так як при регулюванні є безліч нюансів. Регулювання фар на Тойоті Королла процес здійсненний, тільки якщо чітко слідувати інструкції і вказівок. Але перед тим як почати налаштування фар, варто грунтовно підготувати автомобіль до даного процесу.

Підготовчий етап регулювання оптики

Перед тим як говорити про налаштування фар і розглядати поетапну інструкцію щодо встановлення параметрів варто грунтовно підготувати свою Короллу до даного процесу. Для цього нам знадобиться:

• Переконатися в тому, що кузові автомобіля в районі фар не має деформованих місць, обов'язково перевірити правильність встановленої оптики;
• По-друге, нам треба переконатися в тому, що масло в автомобілі залито до необхідного рівня;
• По-третє, необхідно перевірити тиск в шинах. Дуже важливо щоб всі шини були накачані однаково;
• Перед тим як налаштовувати фари нам необхідно повністю звільнити багажник від всього зайвого;
• Залити повний бак бензину - необхідно для того що б машина була повністю збалансована;
• На водійське місце необхідно посадити людину в районі 75 кг;
• В автомобілях з ручним регулюванням необхідно виставити значення «0», в точності як показує картинка розташованої нижче;
• І нарешті, якщо Тойота Королла володіє регульованою підвіскою, то її необхідно максимально опустити.

Підготувавши саму Тойоту Короллу, ми переходимо до наступного пункту - потрібно вибрати і підготувати місце, в якому буде відбуватися настройка головної оптики. Машину необхідно розмістити біля стіни в темному місці, обов'язково щоб вона була рівно під кутом 90 градусів по відношенню до стіни.

Крім цього потрібно виставити відстань 25 метрів від стіни, якщо відстані не вистачає можна розташувати автомобіль в 3 метрах.

Після того як Королла і місце підготовлені, нам знадобиться ватман, який замінить екран або стіну. На папері потрібно провести вертикальну лінію чітко посередині. Зробити потрібно в точності як показує малюнок - дотримуючись кути і відстань.

Після установки «екрану» потрібно накреслити інші лінії, а точніше осі, в точності як показує малюнок. Тут важливо знати:

• Осьові лінії для перевірки ближнього і дальнього світла головної оптики різні;
• Треба нанести мітки ламп оптики, бажано які використовуються в якості позначки центру виробником. Як правило, ці позначки є на фарах.

Тепер давайте розберемося з лініями. Горизонтальна - це рівень відміток на оптиці виробниками, тобто на ватмані повинна бути лінія на тій висоті, на якій знаходяться позначки виробників на ній.

Права та ліва лінії відповідають цій же позначці виробника, тільки розташовані вони вже вертикально. Провести їх потрібно так, що б вони перетинали горизонтальну. Зробивши це можна перейти до самої регулюванню.

Перевірка і регулювання оптики на Тойоті Королла

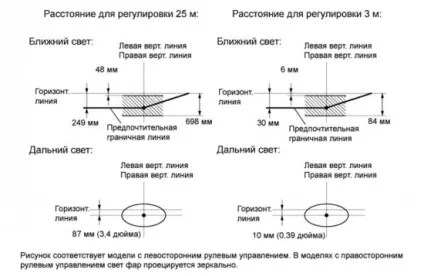

Перш за все, запускаємо двигун. Після цього включаємо оптику і перевіряємо, чи збігаються граничні лінії світла з лініями на ватмані. Робимо все в точності як вказано на схемі нижче.

Потрібно відрегулювати лише один віє світіння або дальнє світло, або ближній - це пов'язано з тим, що оптика являє собою єдиний блок, де регулювання одного параметра, автоматично налаштовує другий параметр.

Для регулювання по вертикалі нам треба покрутити гвинт, який розташований на оптиці, точно там же, де вказано на фото.

Здійснювати настройку треба за допомогою викрутки. Регулювати необхідно відповідно до вищевказаної схемою, де необхідно досягти відповідності в лініях світла з лініями на ватмані.

Гвинт повертається за годинниковою стрілкою, однак якщо фари сильно розірвані верх гвинт необхідно злегка викрутити.

Відрегулювавши вертикаль світіння, переходимо до горизонтальної регулюванню. Знову ж за допомогою викрутки ми регулюємо, підкручуючи вже інший гвинт, місце розташування якого зазначено на малюнку.

Налаштувавши горизонталь по ватману, можна вважати процес налаштування головної оптики закінченим. Скручуємо ватман, але не викидаємо. Раптом вам він або вашим знайомим ще стане в нагоді. Складний процес чи ні судити вам, однак не варто заперечувати, що доведеться постаратися, щоб зробити все правильно.
