Або модифікації конструкції принтера під CB435A, CB436A, CE278A
картриджі на прикладі БФП HP LJ M1132MFP з рідним CE285A картриджем.
Нещодавно отримали лист про нашу переробці. Приблизно-дослівно ...
Спасибі, переробив. Все вийшло, але хотілося б внести невелику поправку. Для переробки бажано брати апарат саме на CE285A картриджі.
Справа в тому, що у цього картриджа бункер з тонером знаходиться трохи ближче до блоку лазера. В інших принтерах (на 35-х, 36-х і 78-х картриджах) поличка на железяке, що закриває лазер, трохи більше і 85 картридж туди не лізе. Крім того, на правій направляючої виїмка на виступі, який відкриває шторку під 85-й картридж трохи глибше.
Я пиляв Canon 3010 на 712-му картриджі (аналог 35-го) - довелося зрізати цю залізяку, відпиляти частину пластикової кришки на LSU і пропиляти паз на виступі з краю виїмки, яка відкриває шторку. "
На прохання трудящих ...

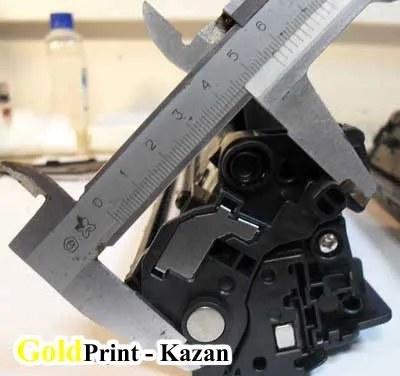

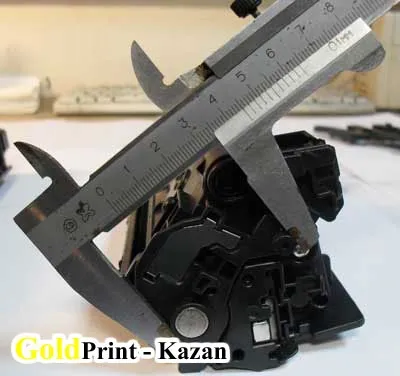

У всіх чотирьох типів картриджів принципова відмінність корпусу в бічних виступах - "ключах", а саме відстань між ФБ і "ключем". Тому, щоб на одному принтері можна було тестувати кілька картриджів, доведеться пиляти напрямні ...
-
Для роботи я використовував наступний інструмент:
- Лінійка і штангель-циркуль
- маркер
- Шило
- канцелярський ніж
- Ручна мікродрель
- Надфиль
- Марля і ацетон
- клейовий пістолет
Робота, звичайно, кропітка: вимагає уваги, старання і терпіння. Я все зробив за вас, тому беремо в руки інструмент і напрямні і "відсікаємо все зайве". Паз, в який входить ФБ залишається недоторканим, тому відраховуємо від нього і нижньої кромки.

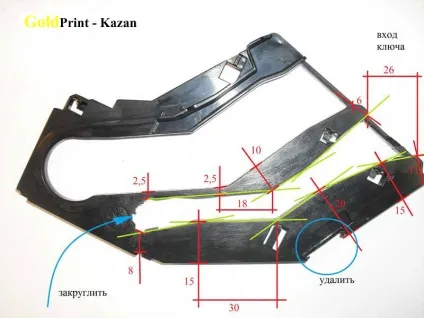

Креслення лівої напрямної:

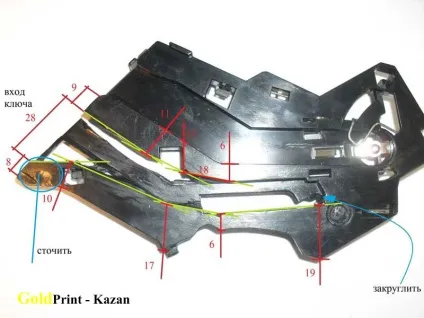

Креслення правої направляючої:
Коли все запив і підпиляно, ставимо напрямні в принтер і дивимося "сів" чи картридж на "своє" місце.
З боку приводу шестерня ФБ повинна рівно потрапити на своє посадочне місце, інакше не буде обертання барабана і, як наслідок, відбудеться застрявання листа між валом перенесення і ФБ:
З контактної боку, відповідно, повинен збігтися контакт на магнітний вал, інакше принтер буде друкувати білі аркуші:
Тепер картридж сидить на своєму місці.
Знімаємо напрямні, змочуємо марлю в ацетоні. Проходимо всі місця, де пиляли, щоб не залишилося зазубрин, щоб пластмаса була більш гладкою, щоб хід картриджа був м'якшим.

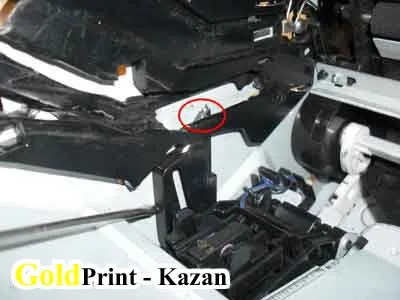

Далі ... в чіпах ми не зацікавлені, тому прибираємо непотрібну деталь - підйомник чіпа. Відкушуємо йому хвостик, щоб він нам не заважав:

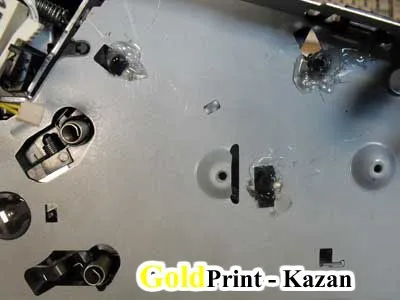

Оскільки принтер буде частенько тестуватися заправниками, які постійно ламають перевірочні апарати)), садимо напрямні на клей, щоб не розхитувалися:

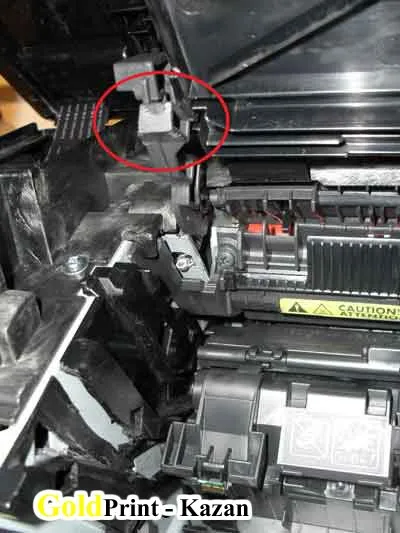

Збираємо принтер в зворотному порядку і перевіряємо всі 4 типи картриджів. У моєму випадку з 78-м картриджем довелося на пів-міліметра підточити лівий притиск, тому що кришка закривалася не до кінця:
З причини того, що напрямні розпиляні під 4 типи картриджів, буває що в пазах картридж люфтит або не завжди схоплюється шестерня ФБ з приводом. Потрібно трохи притиснути-підштовхнути правий край картриджа, щоб схопився ФБ.

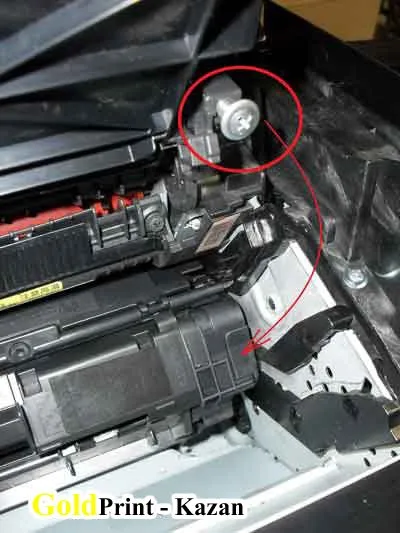

Увага! Сила інженерної думки. Укручуємо в правий притиск саморіз, щоб трохи натиснути на картридж
регулюємо його виступ так, щоб кришка принтера нормально закривалася. Цілком можливо, що у вас вийде акуратніше і нічого не доведеться підпирати.
От і все. Перевірки принтер-МФУ для тестів готовий.
Апарат тестувався на протязі місяця: не менше 10 картриджів в день. Збої були помічені тільки з неоригінальними картриджами.
На даному МФУ можна робити тест-копію, або відкрити-закрити кришку 4 рази - отримаємо матроску.
