Охоронно-пожежна сигналізація принцип роботи і схеми підключення обладнання

На сьогоднішній день більшу популярність здобувають системи безпеки об'єкта. Для підвищення рівня захисту найчастіше встановлюються інтегровані охоронні комплекси. Охоронно-пожежна сигналізація є одним з таких комплексів. Завдяки її компонентного складу і багатофункціональності, можна вчасно виявити осередок загоряння і контролювати доступ на територію, що охороняється. Протипожежне обладнання досить складне і, безумовно, недешеве, проте більш надійного електронного пристрою захисту не існує.

Складові частини обладнання охоронно-пожежних систем

Пожежна сигналізація вважається необхідною умовою безпеки на будь-якому підприємстві. Для того щоб зрозуміти принцип її функціонування, необхідно знати, з чого вона складається. Її комплектують такі пристрої:

• Датчики, які дозволяють виявити виникнення відкритого вогню або задимленості в приміщенні;
• Механізми збору інформації з датчиків або панелі контролю;
• Програми управління безпекою (комп'ютер або комп'ютерна мережа із спеціалізованим програмним забезпеченням).

Основні аспекти в роботі ОПС

Принцип роботи пожежно-охоронної сигналізації досить простий і зрозумілий. Приймають пристроями є сповіщувачі, які оснащені різного роду датчиками. Поступила на сенсорні механізми (датчики) інформація про спалах передається в пристрій збору даних (контрольну панель). У більш складних системах, де управління здійснюється централізованим способом, інформація передається на центральний пульт управління (комп'ютер). Закладене в ПК програмне забезпечення приймає, в залежності від отриманої інформації, рішення і призводить систему в дію.

Для розуміння принципу роботи захисної схеми, пильну увагу необхідно приділити пристроїв сповіщення. Вони діляться на активні і пасивні.

Активні працюють за принципом постійного сигналу. Якщо він змінюється, то датчик передасть повідомлення про спрацювання функції пожежогасіння на контрольну панель. Пасивні відгукуються на зміни у зовнішньому середовищі, наприклад: на підвищення температури в зоні, що охороняється. Залежно від фактора, принцип дії пожежної сигналізації може відрізнятися.

На схемі вказано, яким чином працює дане обладнання. При виникненні ситуації, яка загрожує життю і здоров'ю людей, відбувається оповіщення за допомогою спеціального звукового сигналу. Часто, крім звукового сигналу, встановлюються спеціальні світлові таблички, які допомагають людині в умовах задимленості знайти евакуаційний вихід.

Далі, якщо приміщення обладнане СКУД, дається сигнал на виконавчі пристрої: електромеханічний замок, ворота, шлагбауми, шлюзові кабіни, турнікети і т. П. Вони відкривають двері евакуаційного виходу для швидкого і безперешкодного покидання людьми зони, де виникла надзвичайна ситуація.

Якщо ж об'єкт обладнаний системою автоматичного гасіння загоряння, то вона обов'язково спрацьовує. Одночасно включається функція димовидалення.

Автоматичні установки пожежогасіння обладнуються системами управління інженерними спорудами, комунікаціями і лініями кондиціонування.

Важливим моментом, закладеним в алгоритмі дій при спрацьовуванні пожежної сигналізації, є той факт, що обов'язково повинно бути відключене електроживлення об'єкта, при цьому система охорони в автоматичному режимі переходить на джерело безперебійного живлення, тобто акумуляторну батарею. Схема підключення завжди йде з комплектом сигналізації, проте її приєднання обов'язково потрібно довірити фахівцям, що мають ліцензії на установку і обслуговування системи, так як це гарантує правильну і безперервну роботу устаткування.

Що являє собою схема підключення протипожежного обладнання?

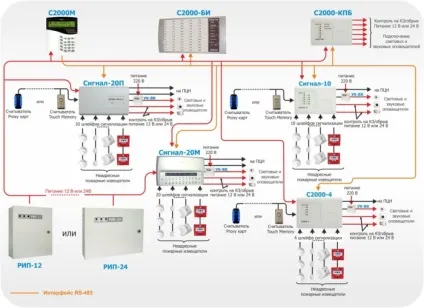

Принципова схема підключення обладнання протипожежного комплексу є графічним зображенням розташування пристроїв і механізмів в приміщенні. Вона обов'язково включає в себе умовні позначення і план прокладання з'єднувальних ланцюгів. Все охоронно-пожежні системи є електричними, тому їх підключення має строго відповідати схемі. Її, як правило, складають наступні механізми:

• Пристрої сповіщення;
• Станція прийому;
• Блок резервного електроживлення;
• Блок основного харчування;
• Підсистема перемикання;
• Проводка (з'єднувальні лінії);
• Виконавчі пристрої гасіння пожежі.
