DDR2 пам'ять Crucial Ballistix PC2-5300 і PC2-6400 на чіпах Micron D9GMH

Пам'ять, про яку піде мова в даній статті, зовсім не нова і присутня на ринку вже давно (близько року), але, на жаль, в Україні її раніше не поставляли, і знайти цю пам'ять у вільному продажі в місцевих магазинах стало можливим зовсім недавно . Виробник цієї пам'яті, компанія Crucial Technology, є підрозділом Micron Semiconductor Products Inc. Micron - один з найбільших виробників мікросхем пам'яті і саме їх використовує Crucial для виробництва модулів пам'яті.

Всю DDR2 пам'ять, яку на даний момент випускає компанія Crucial, можна поділити на три типи:

1. Звичайна пам'ять: модулі без теплорозподільника і на PCB зеленого кольору. Працюють на стандартному для DDR2 пам'яті напрузі 1.8V і мають стандартні тайминги (CL4 для PC-4200 і CL5 для PC2-5300 і вище).

2. Серія Ballistix. модулі, що використовують чорну 6-шарову PCB. закриті радіаторами жовтого кольору. Працюють на підвищеній напрузі 2.2 V і мають більш низькі таймінги (CL 3 для PC 2-5300, CL 4 для PC 2-6400, CL 5 для PC 2-8500)

3. Серія Ballistix Tracer. відрізняється від Ballistix тільки чорним кольором радіаторів і наявністю світлодіодів (8 штук), а в іншому володіє такими самими характеристиками.

З позиціонуванням все зрозуміло: звичайним користувачам - звичайна пам'ять, оверклокерам - Ballistix. моддерам - Ballistix Tracer. Дістати для огляду моддерскіе варіант Ballistix Tracer мені, на жаль, не вдалося, але при бажанні ви можете знайти безліч прикладів того, як виглядає підсвічування цих модулів.

З наявних модулів серії Ballistix. для тестування був обраний один комплект 2 x 512Мб DDR 2-667 і два одиночних модуля по 512Мб DDR 2-800. Вони мають такі характеристики.

DDR2 Unbuffered SDRAM DIMM

Crucial Ballistix DDR2-667 PC2-5300 2x512Mb

Ця пам'ять поставляється у вигляді комплекту з двох модулів, упакованих в невелику картонну коробку:

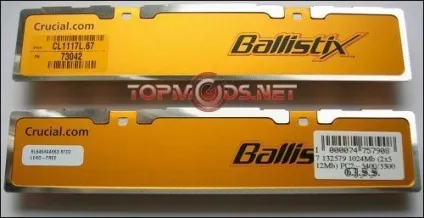

Всередині неї, крім самих модулів, є тільки інструкція по їх установці. Самі модулі виглядають так.

Радіатори закріплені на модулях за допомогою двох маленьких дужок, зняти які не складає ніяких труднощів:

Матеріал радіаторів - алюміній, пофарбований в жовтий колір:

З внутрішньої сторони на радіатори нанесено шар термопрокладки, а з одного боку, де у модуля немає чіпів пам'яті, додатково наклеєна смужка з матеріалу, що нагадує теплоізоляцію:

Під радіаторами ховається сам модуль пам'яті, виконаної на 6-шарової PCB чорного кольору. З одного боку модуля розташовані вісім чіпів пам'яті:

А на зворотному боці можна прочитати маркування PCB - "Levin":

Така PCB використовується не тільки в модулях виробництва Crucial. Її можна зустріти і в основі набагато дорожчий пам'яті, наприклад в G.Skill F2-8000PHU2-2GBHZ.

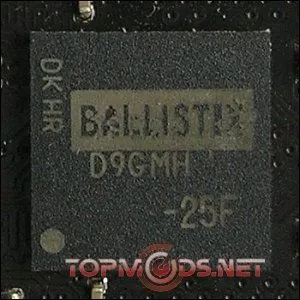

Чіпи пам'яті - Micron D 9 GMH. зверху яких нанесено маркування "Ballistix":

Пам'ять розрахована на роботу з частотою 667 MHz. таймингами 3-3-3-12 і напругою 2.2 V. Але всі ці параметри необхідно виставляти вручну в BIOS материнської плати. Для того, щоб це було можливо, в SPD модулів прошиті частоти і таймінги, на яких пам'ять здатна працювати на 1.8 V.

Дана пам'ять, на відміну від Crucial Ballistic DDR 2-800, не є "SLI - ready", тобто не підтримує технологію EPP (Enhanced Performance Profiles).

Дамп SPD. отриманий за допомогою SPDTool v 0.62 можна взяти звідси.

Коробка для одиночних модулів Crucial Ballistix має трохи менші розміри, ніж у двоканальних комплектів, вона приблизно рази в три менше по висоті:

Зовнішній вигляд модулів DDR 2-800 (BL6464AA804) точно такий же, як і у DDR 2-667 (BL2KIT6464AA663) - ті ж самі радіатори, той же тип PCB. а так само кількість і розташування чіпів пам'яті:

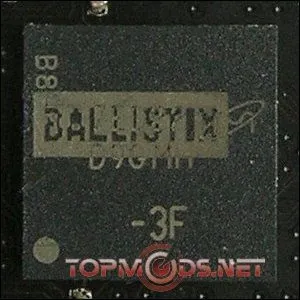

Самі чіпи пам'яті все ті ж - Micron D 9 GMH з маркуванням "Ballistix":

Але є одна відмінність: у DDR 2-667 модулів нижня терміну маркування "-25 F", а у DDR 2-800 "-3 F". Логічно припустити, що це може означати час доступу, але незрозуміло чому воно різне, якщо в обох випадках чіпи використовуються одні й ті ж.

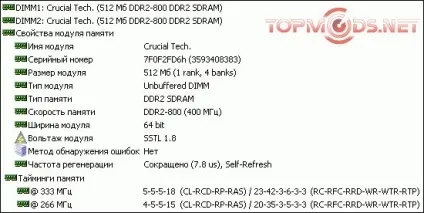

Пам'ять розрахована на роботу з частотою 800 MHz. таймингами 4-4-4-12 і напругою 2.2 V. але для сумісності в SPD прошиті більш низькі частоти т тайминги:

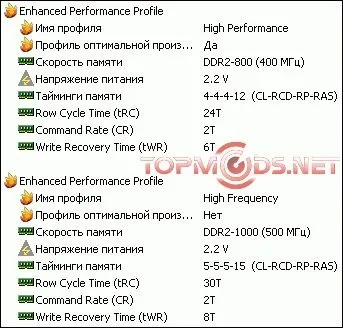

Crucial Ballistix DDR 2-800 є SLI - ready пам'яттю і має так само два профілі EPP.

Перший профіль - номінал даної пам'яті, але крім нього вона так само може працювати і в режимі підвищеної частоти за рахунок підвищення таймінгів (1000 MHz 5-5-5-15 2.2 V).

Для тих, кому може бути цікавий дамп SPD цієї пам'яті, він викладений тут.

Для тестування був використаний відкритий стенд, який має таку конфігурацію:

Множник процесора був знижений з 9 до 7, а частота шини встановлювалася в інтервалі від 300 до 525 MHz, в залежності від необхідної частоти пам'яті. Вторинні тайминги пам'яті були фіксовані і встановлювалися через BIOS материнської плати наступним чином:

All Precharge to Active = 5;
Refresh Cycle Time (tRFC) = 32;
CS # to MCH-ODT Latency = 3;
Write to Precharge Delayed = 14;
Write to Read Delayed (tWTR) = 11;
Active to Active Delayed (tRRD) = 6;
Read to Write Delay (tRD_WR) = 5;
All Precharge to Refresh Delayed = 5;

Правильність установки напруги на пам'ять перевірялася за допомогою цифрового мультиметра, показання якого були більше на 0.03V щодо встановленого значення в BIOS. Завищення Vdimm материнською платою підтверджувалося так само і показаннями Everest Ultimate v4.10, але там воно було вище на 0.04V. Падіння напруги під навантаженням помічено не було.

Температура в приміщенні дорівнювала + 21 ° c. При роботі з напругою від 1.8 V до 2.3 V пам'ять нічим додатково не охолоджувалася, а, починаючи з 2.4 V і вище, для обдування модулів використовувалися два 80-мм вентилятора. До частоти пам'яті 1050 MHz використовувалося співвідношення частоти шини до пам'яті дорівнює 1: 1 (синхронний режим) і максимальна стабільна частота пам'яті визначалася з кроком 2 MHz. а вище 1050 MHz - співвідношення 2: 3 і крок 3 MHz.

Для розігріву пам'яті і тестування на стабільність її роботи використовувався чотириразовий прохід в програмі MemTest 86+ версії 1.70.

Пам'ять була протестована з напругою від 1.8 V до 2.6 V. Результати з 1.8 V - це те, що можна отримати на материнській платі, яка не має можливості піднімати напругу на пам'яті. Втім, використовувати дану пам'ять на подібних материнських платах сенсу немає. З напругою 2.2 V пам'ять можна використовувати, не побоюючись виходу її з ладу (гарантія виробника). 2.3 V -2.4 V можна встановлювати, тільки якщо температурний режим пам'яті буде в нормі (буде потрібно додаткове активне охолодження), і попередньо переконавшись, що материнська плата не завищує напруга ще більше. Напруга 2.5 V -2.4 V допустимо тільки для короткочасних тестів, причому якщо ці тести влаштовувати досить часто, то пам'ять протягне місяці три (з особистого досвіду). Також при тривалій роботі на високих (від 2.5 V) напружених, у DDR 2 пам'яті може виникнути ефект звикання до них. Тобто з часом пам'ять починає вимагати для стабільної роботи напруга все вище і вище і при цьому може навіть відмовитися стартувати з 1.80 V навіть з частотами з SPD. Якщо у пам'яті виникне такий ефект, то можна буде навіть скидати настройки BIOS материнської плати, інакше доведеться тимчасово встановлювати іншу пам'ять, щоб виставляти потрібне напруження для старту "підсіла" пам'яті.

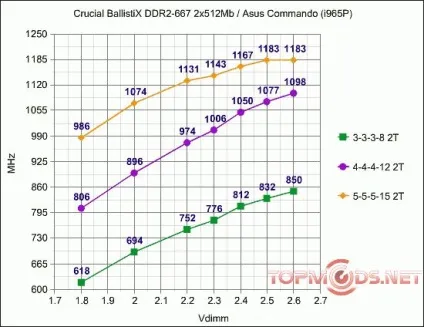

Спочатку була протестований комплект з пари модулів DDR 2-667:

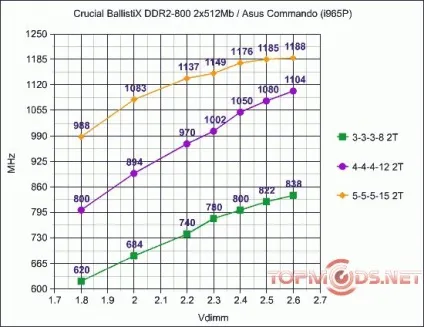

а потім і два модуля DDR -800:

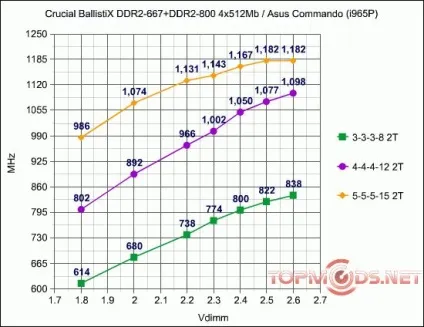

Результати розгону Crucial Ballistix DDR 2-667 і DDR 2-800 виявилися практично однакові. Не дивлячись на невелике розходження в ціні і прошитих в SPD / EPP номінальних частотах і таймінгах, ці модулі дуже схожі. Вони можуть працювати як по одному, так і в парі, і навіть по чотири модулі разом:

У режимі 4 x 512 Mb пам'ять перевірялася на частоті, в якій обидві пари могли працювати окремо. Якщо на цій частоті тест не проходив - частота знижувалася на один крок і перевірка повторювалася знову. У більшості випадків тест проходив з першого разу, але там де частоту довелося знизити - це було зроблено не більше ніж на 4 MHz.

Що стосується самих результатів, то тут можна відзначити хороший розгін з середніми і високими таймингами. Для постійного використання дуже непоганий режим тисячі MHz 4-4-4-12 2.3 V. А ось з низькими таймингами (3-3-3-8) розгін залишає бажати кращого, пам'ять змогла взяти 800 MHz тільки з підняттям напруги до 2.4 V. а на 900 MHz не запрацювала взагалі.

Якщо вам потрібна недорога, але швидка пам'ять для бенчмаркінгу, то варіанти краще, ніж Crucial Ballistix DDR 2-667 знайти буде дуже непросто, якщо вони взагалі існують. Тим більше що для цих цілей в абсолютній більшості випадків буде цілком достатньо двох планок по 512 Mb. Що стосується інших модулів пам'яті, то вони або дорожче, або гірше розганяються, або вже давно переведені на використання більш дешевих чипів, ніж Micron D 9 GMH.

А якщо ви так само хочете використовувати цю пам'ять для повсякденної роботи або ігор - немає проблем, просто візьміть 4 модуля і поставте їх разом. Загального обсягу в 2 гігабайти вистачить навіть для таких важких випадків як запуск нових ігор під операційною системою Windows Vista. Все одно коли прийде час збільшити пам'ять на більший, ніж 2 Гб обсяг, сьогоднішні материнські плати будуть вже не актуальні, а можливо і сам стандарт DDR 2.

PS. Crucial Ballistix існує так само і у вигляді комплектів 2 x 1024Мб, причому продається вони по ще більш вигідною ціною ($ 105), що виходить дешевше, ніж якщо брати два комплекти 2 x 512 Мб або чотири одиночних модуля, але відшукати її у вільному продажу, без необхідності замовляти доставку з пересилкою через океан, практично неможливо.
