Пристрій каналізації в заміському будинку своїми руками

Все більше людей вважають за краще жити в приватному будинку, покинувши галасливий місто. Однак будівництво заміського будинку має на увазі не тільки зведення фундаменту, стін і даху, а й систем життєзабезпечення, одна з яких - каналізація. Необхідно детальніше розглянути пристрій каналізації в заміському будинку.

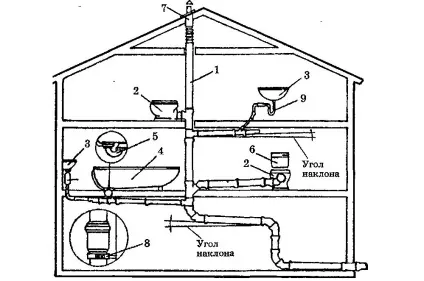

Мал. 1. Схема внутрішньої каналізації заміського будинку. 1 - Стояк; 2 - Унітази; 3 - Раковини; 4 - Ванна; 5 - З'єднання; 6 - Бачок; 7 - Вентиляція.

Багато людей вважають за краще облаштовувати будинок зсередини своїми руками. Хтось не довіряє фахівцям, а хтось просто хоче заощадити - адже будівельні роботи досить затратні.

Якщо систему потрібно будувати у великому котеджі, краще довірити цю справу фахівцеві. Якщо ж монтаж каналізації відбувається в невеликому будинку, скласти проект можна і своїми силами. Добре, коли кухня, ванна, туалет і інші точки з водовідведенням розташовані поруч - в цьому випадку спроектувати і змонтувати систему своїми руками буде простіше. Однак слід пам'ятати, що монтаж каналізації - справа непроста, і краще за все до початку робіт підготуватися інформаційно, зібравши відомості зі спеціальної літератури.

складові

Мал. 2. Схема пристрою септика.

• внутрішня каналізація;
• зовнішня каналізація;
• септик.

Внутрішня каналізація це:

• система труб, до якої підключені всі сантехнічні пристрої - ванни, унітази, раковини;
• стояк, який проходить через всю висоту будинку. Зверху він виведений на деяку висоту для забезпечення вентиляції, знизу - підключений до висновку в зливний колодязь.

Зовнішня каналізація - це система труб, що веде від внутрішньої каналізації будинку до септика і система очищення стічних вод.

Схема зовнішньої каналізації будинку.

Септик - це ємність для збору та очистки стічних вод від заміського будинку. Септик можна як виготовити самостійно, так і купити готовий (другий варіант є найкращим).

Стояк (Ø100 мм) (1); Унітази (2); Раковини (мийки) (3); Ванна (4); Вентиляція (7).

Для побудови системи можна використовувати різні труби:

Навряд чи хтось в даний час буде працювати з чавунними або бетонними трубами, незважаючи на їх довговічність і хороші якості. Краще і легше монтувати систему з труб ПВХ - вони легкі, довговічні і прості для будівництва каналізації.

Основні правила

Схема підключення каналізації.

1. Унітаз з'єднується зі стояком окремо. Труба, що з'єднує унітаз і стояк, не повинна включати в себе інші сантехнічні пристрої - це може привести до того, що при змиванні висмокче рідина з сифонів інших пристроїв, що призведе до виникнення неприємного запаху в житловому приміщенні.
2. Решта сантехнічні пристрої повинні з'єднуватися вище рівня унітаза, інакше при змиві можливе виникнення стічної рідини в інших пристроях.
3. Всі сантехнічні прилади можуть мати загальну трубу стоку вод - за винятком унітазу.
4. Діаметр зливної труби не повинен бути менше, ніж діаметр патрубка сантехнічного приладу.
5. Для унітазу використовується труба не менше Ø100 мм, для інших пристроїв - не менше Ø50 мм.
6. Довжина труби від унітазу до стояка не перевищує 1 м, для інших пристроїв - не більше 3 м.
7. Необхідно дотримуватися ухил труб - від 2 до 10 см на 1 м труби.
8. Не варто в системі робити круті кути. Допустиме значення кута - 30-60 °.
9. Окрему увагу слід приділити звукоізоляції. Зазвичай труби в будинку зашиваються гіпсокартоном і ховаються шаром мінеральної вати.
10. В стояку необхідно робити люк для ревізії.
11. Обов'язково повинна бути зроблена вентиляція стояка. При її відсутності можливо розрядження в системі, викачування рідини з усіх сифонів і виникнення неприємного запаху в житловому приміщенні. Вентиляція каналізації не зв'язується з домашньої вентиляцією.
12. Трубу зовнішньої каналізації розташовують нижче рівня замерзання грунту під ухилом. У трубу можна вставити зворотний клапан для запобігання затоплення підвалу будинку в разі переповнення септика.
13. Кожен пристрій в будинку повинні бути підключені до каналізації через сифон, який створює шар рідини і перешкоджає появі в житловому приміщенні неприємного запаху.

етапи будівництва

Схема котловану під септик.

Будівництво каналізації заміського будинку можна розбити на пункти:

1. Підготовка котловану під вигрібну яму або септик.
2. Підготовка канави для зовнішньої каналізації.
3. Монтаж внутрішньої системи каналізації - сантехнічних пристроїв, стояка, їх з'єднання.
4. Установка септика.
5. З'єднання всіх частин в одну.

Для риття котловану під септик найкраще викликати екскаватор - у нього на роботу піде пара годин. При викопуванні вручну може піти кілька днів або навіть тижнів. В даний час на ринку є достатня кількість септиків із пластику - легких, міцних і доступних за ціною, тому не має сенсу виготовляти септик самостійно з бетону або інших матеріалів, так як на це піде чимало часу і коштів. Сучасний септик зображений на малюнку 2.

Перед установкою септика необхідно визначити його місце розташування. Він повинен знаходитися не ближче 5 м від житлового приміщення, краще, щоб він розташовувався на найнижчому місці (при наявності такого). На дно котловану потрібно насипати шар щебеню (10-15 см). Септик повинен бути закопаний на достатню глибину - не менше 1 м (для запобігання промерзання вмісту).

Риття канави під трубопровід від будинку до септика можливо як вручну, так і за допомогою екскаватора. Основні вимоги - розташування труби нижче промерзає шару грунту і ухил 5-10 см на 1 м довжини труби. Слід пам'ятати, що труби ПВХ для внутрішньої і зовнішньої каналізації використовуються різні, це варто врахувати при покупці матеріалів.

Внутрішня каналізація

Для внутрішньої каналізації заміського будинку будуть потрібні:

• сантехнічні пристрої, передбачені в проекті - ванни, унітази, мийки, пральні машини;
• достатню кількість труб необхідних діаметрів - 110 мм і 50 мм;
• з'єднувальні частини - трійники, хрестовини;
• клапани і фільтри (в тому випадку, якщо це передбачалося в проекті).

Перший етап - установка стояка. Після збирається розводка, передбачена проектом.

Основні моменти роботи:

1. Стояк повинен бути встановлений вертикально, без деформацій.
2. У верхньому відділі стояка передбачена вентиляція.
3. При монтажі розводки необхідно стежити за тим, щоб з'єднання труб не розташовувалися в стінах і перекриттях.
4. Обов'язково потрібно дотримуватися ухил всіх відвідних труб (5-10 см на 1 м) для того, щоб води покидали систему самостійно і не застоювалися в ній.
5. З'єднання труб ущільнюються гумовими манжетами і силіконовим герметиком (при необхідності).
6. Краї відпиляних труб зачищаються від задирок за допомогою напилка.

При дотриманні всіх правил система каналізації заміського будинку прослужить довгі роки.
