Огляд материнської плати asrock a75m-itx на чіпсеті amd a75

Коробка з ASRock A75M-ITX не набагато більше самої плати:

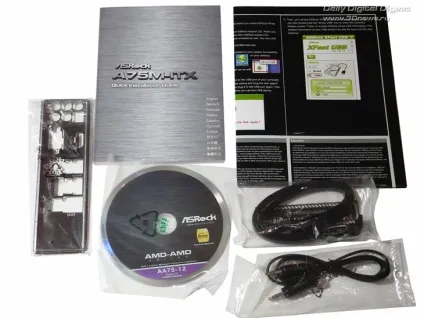

У ній можна знайти наступне:

материнську плату,
посібник користувача англійською мовою + короткий опис фірмових утиліт,
інструкція по збірці системи,
DVD-диск із програмним забезпеченням і драйверами,
два кабелі SerialATA,
аудіокабель,
заглушку на задню панель корпусу.

Даний набір компонентів цілком достатній для складання малогабаритного комп'ютера. Зокрема, Mini-ITX-корпуса мають вбудовані порти USB, що виключає необхідність в додаткових планках. Крім того, всі чотири порти USB 3.0 виведені на задню панель плати. У згаданих корпусах передбачено місце тільки для одного жорсткого диска і одного оптичного приводу, для яких в коробці можна знайти два відповідних кабелю. Знову ж, блоки живлення мають мінімум два роз'єми живлення для SATA-пристроїв, тому перехідники для них не потрібні.

Природно, якщо користувач планує задіяти потенціал плати по максимуму, то йому знадобиться корпус побільше, а в магазині доведеться докупити кілька компонентів.

Єдина виникла претензія стосується документації - в основному керівництві користувача відсутній опис налаштувань BIOS. В останніх платах виробництва ASRock ця інформація міститься в окремій брошурі, якій у ASRock A75M-ITX, на жаль, немає.

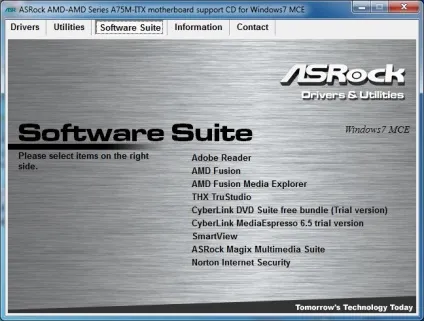

Відзначимо, що на DVD-диску записано повний набір необхідних драйверів, комплект фірмових утиліт ASRock, а також ряд додаткового ПЗ:

# 8673; # Плата ASRock A75M-ITX

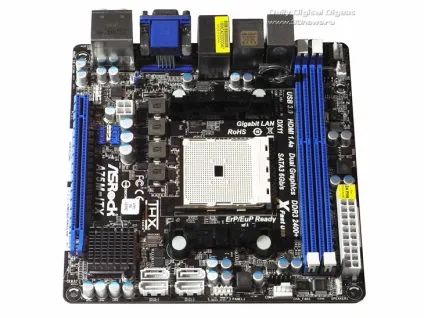

Дизайн PCB плати ASRock A75M-ITX досить незвичайний, і з першого погляду досить важко визначити, де у плати вгору.

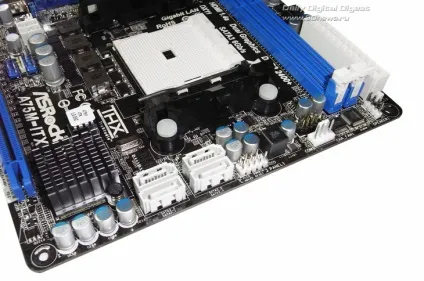

Втім, незважаючи на її скромні розміри, дизайн досить простий, через те що набір логіки AMD A75 складається з одного чіпа, це дозволило звести число додаткових контролерів до мінімуму. Більшу частину текстоліту займає процесорний гніздо, поруч з яким розташовані два роз'єми для відповідних кольорів (один 4-контактний і один 3-контактний). Крім них, на платі є ще один вільний 4-контактний роз'єм, який встановлений біля слотів пам'яті.

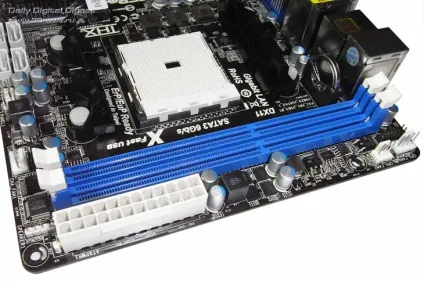

Як бачите, на платі встановлено два 240-контактних слота DIMM для модулів пам'яті DDR3, що дещо спрощує завдання по організації двоканального доступу. Тут же відзначимо, що максимально можливий обсяг пам'яті, підтримуваний платою ASRock A75M-ITX, дорівнює 16 Гбайт.

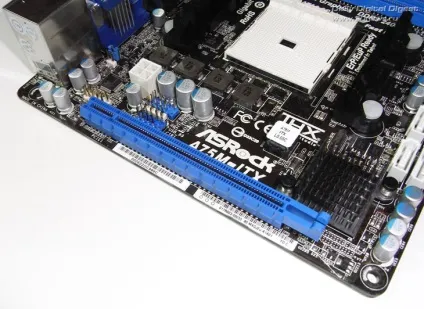

Тепер розглянемо можливості розширення плати - почнемо з повноцінного слоту PCI Express x16. Користувач може встановити сюди недорогу карту на чіпі AMD і задіяти технологію AMD Dual Graphics, яка об'єднує обчислювальні ресурси вбудованої і зовнішньої графіки. Карти NVIDIA, природно, теж встануть, але об'єднати їх з вбудованою в процесор графікою не вийде.

Тут же відзначимо, що при використанні вбудованої графіки рекомендується встановити максимально можливу частоту пам'яті для досягнення найвищої продуктивності.

Плата ASRock A75M-ITX підтримує п'ять каналів SerialATA 6 Gb / s з шести, які дозволяє розвести чіпсет AMD A75. Але для Mini-ITX-системи це кількість в більшості випадків великій кількості.

Крім цього, плата підтримує шість портів USB 2.0: два з них розташовані на задній панелі, а решта підключаються за допомогою планок (відсутні в комплекті). Також плата підтримує шину USB 3.0, і все чотири порти виведені на задню панель.

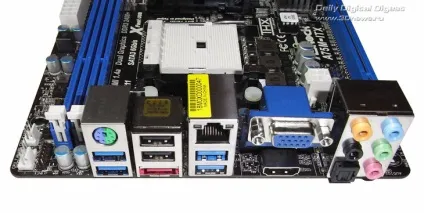

Плата ASRock A75M-ITX підтримує восьмиканальний звук, а в якості кодека використовується чіп ALC892. Крім цього, на зворотному боці плати встановлений мережний контролер RTL 8111E (Gigabit Ethernet), підключений до шини PCI Express (x1), а відповідний роз'єм (RJ-45) виведений на задню панель. Остання має наступну конфігурацію:

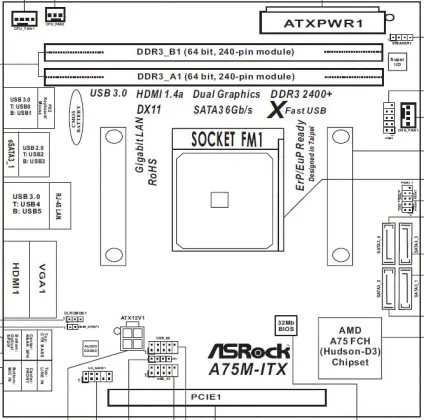

До речі, плата підтримує і один COM-порт, однак він реалізований за допомогою планки (немає в комплекті). Відповідний коннектор розташований праворуч від модулів DIMM - див. Схему:
