Огляд і тестування материнської плати gigabyte ga-ma78gm-ud2h з інтегрованим відео radeon hd

Нещодавно ми розглядали парочку материнських плат для процесорів AMD на базі системної логіки AMD 790X і 790FX. У даній статті ми познайомимося з моделлю середнього класу, в основі якого лежить чіпсет AMD 780G.

Відзначимо, що на нашому сайті вже був огляд плати GA-MA78GM-S2H на базі даного набору системної логіки. А Gigabyte GA-MA78GM-UD2H, яку ми розглянемо в даному матеріалі, є «старшим братом» вищевказаної плати, відрізняючись посиленою підсистемою живлення і більш якісної елементної базою.

Материнська плата поставляється в компактній коробці.

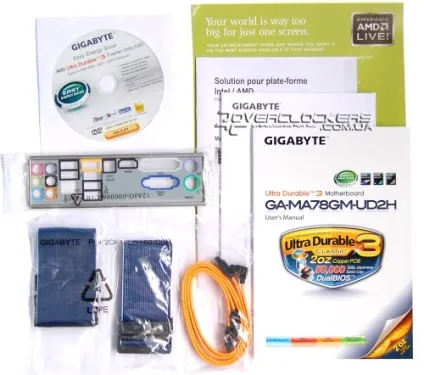

Комплектація включає:

• два кабелі SATA;
• один кабель IDE;
• один кабель FDD;
• задня планка I / O;
• диск з драйверами і ПО;
• інструкції.

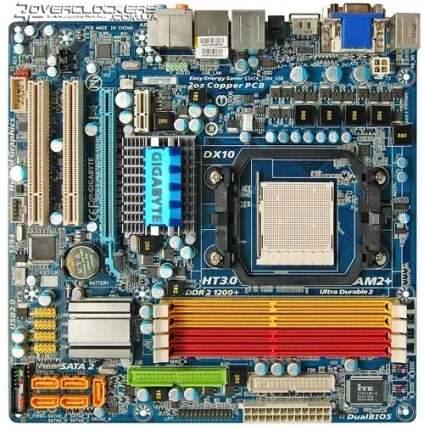

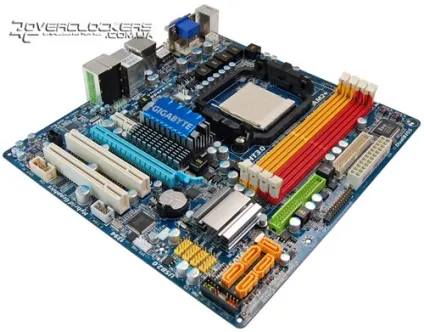

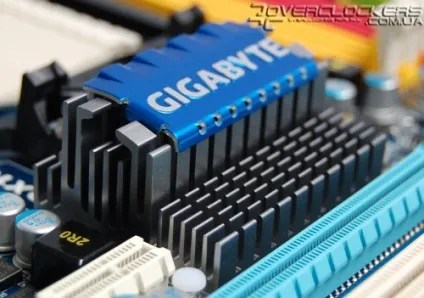

Дана модель виконана у форм-факторі micro-ATX розміром 243 x 243 мм на текстоліті синього кольору, який звичний для продуктів Gigabyte. Розпаяні виключно твердотільні конденсатори. Плата виконана з використанням технології Ultra Durable, що передбачає крім використання високоякісних компонентів і збільшене перетин мідних провідників.

Підтримуються всі існуючі процесори Socket AM2 / AM2 + і новіші у виконанні Socket AM3. О четвертій слота пам'яті можна встановити DDR2 SDRAM частотою 667-1066 МГц і загальним об'ємом до 16 ГБ. Виробником заявлена ​​і можливість роботи пам'яті і в режимі DDR2-1200 +, але тільки для сумісних перевірених модулів пам'яті, які наведені в окремому списку на сайті виробника.

На задній стороні є металева підсилювальна пластина, що, безсумнівно, є значним плюсом в разі використання важких систем охолодження. Але ж у деяких виробників (наприклад, MSI) навіть на дорогих платах даний конструктивний елемент виконаний з пластика.

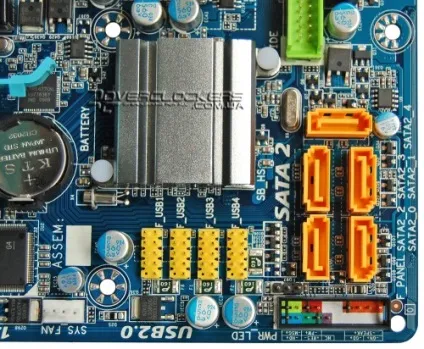

Підтримка периферії здійснюється чипом AMD SB700, який забезпечує шість ліній SATA, 12 USB і один IDE-канал. Підключення пристрою HDD можна організувати в RAID-масиви 0, 1, 10 або JBOD. Всі роз'єми зосереджені у країв плати, що не створить жодних труднощів при складанні системи. П'ять роз'ємів SATA-II і чотири роз'єми USB на 8 пристроїв розташовані безпосередньо на платі, в нижньому правому куті біля контактів підключення кнопок і індикаторів передньої панелі.

На задню панель винесені чотири USB і один eSATA.

Gigabit Ethernet реалізований на базі чіпа Realtek RTL 8111C, звуковим кодеком виступає Realtek ALC889A. Підтримка FireWire 1394 забезпечує контролер Texas Instruments TSB43AB23 (крім уже згаданого роз'єму 1394 задній панелі ще один є на платі).

Тактовим генератором є ICS 9LPRS477CKL. Функції апаратного моніторингу здійснюються ITE IT8718F.

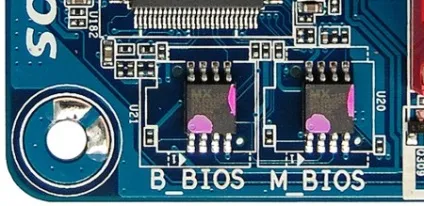

Біля останньої мікросхеми розпаяні два BIOS, які забезпечують підтримку фірмової технології Dual BIOS. У разі виникнення збою при спробі завантаження з основного Main BIOS, система автоматично перемикається на резервний Back Up BIOS. Дуже корисна функція, наприклад, для ситуації, коли стався збій під час оновлення основного BIOS. Причому резервний BIOS користувачеві фізично недоступний і всі операції по прошивці здійснюються тільки над Main BIOS, що має забезпечити стовідсоткову гарантію відновлення з Back Up BIOS.

На практиці ж не завжди дана технологія працює ідеально (підтвердження чого можна знайти і на російськомовному форумі компанії), і не завжди вона рятує при пошкодженні коду основного BIOS, а можливості «вручну» вибрати резервний BIOS немає.

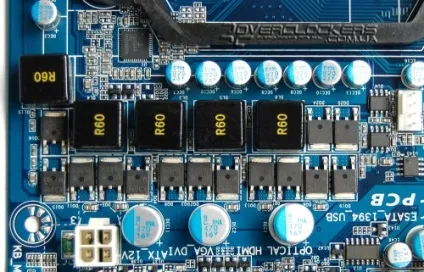

Система харчування CPU реалізована по чотирьохфазної схемою на базі ШІМ-контролера ISL6324A компанії Intersil.

Присутній тільки чотирьохконтактний роз'єм підключення додаткового живлення.

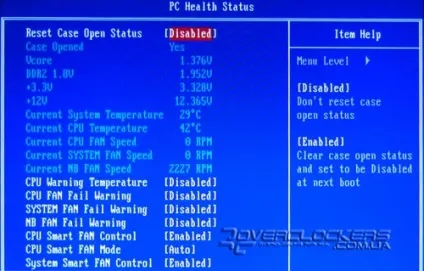

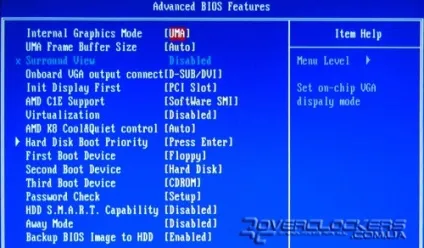

В меню PC Health Status виводяться дані моніторингу основних напруг, температури процесорного і системного термодатчиков, включається / відключається автоматичне регулювання обертів вентиляторів і метод управління ними, вказуються порогові значення температури для спрацьовування захисту від перегріву.

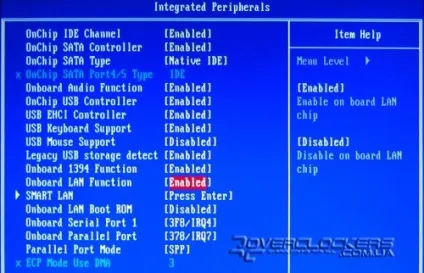

Вміст меню Integrated Peripherals цілком традиційно, тут міститися налаштування контролерів SATA, USB, LAN, HD-Audio, 1394 і т.п.

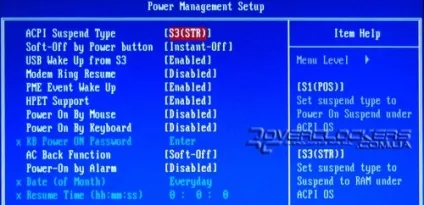

У Power Management Setup регулюються схеми керування живленням ACPI, встановлюються дозволу на включення ПК з зовнішніх пристроїв, по мережі і т.п.

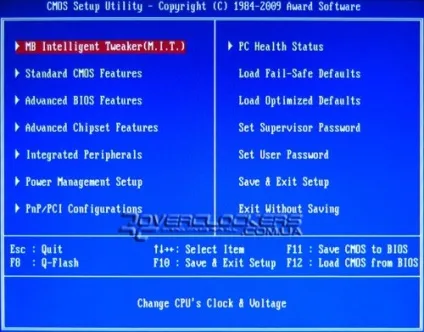

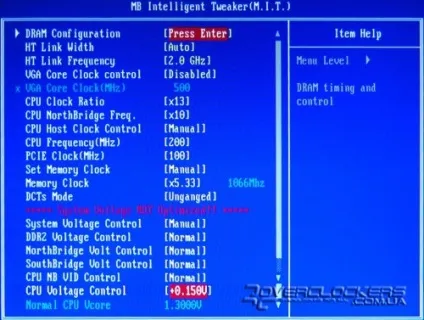

Всі опції з розгону, які нас і цікавлять найбільше, знаходяться в меню M.I.T. (MB Intelligent Tweaker).

Частота пам'яті задається як множник на частоту HT Ref. Максимальний х5,33 дозволяє встановити частоту DRAM, рівну 1066 МГц, специфічний режим DDR 1200+ доступний, як писалося вище, лише для деяких модулів пам'яті.

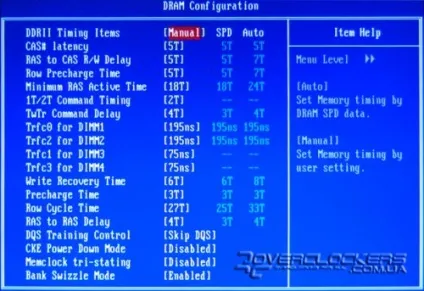

У підміню DRAM Configuration можна змінювати затримки пам'яті.

У першому стовпчику відображаються встановлюються значення, у другому - прошиті в SPD, а в третьому - встановлюються платою для режиму Auto. Таке відображення дуже зручно для розгону, адже відразу видно, на що розраховані встановлені модулі пам'яті.

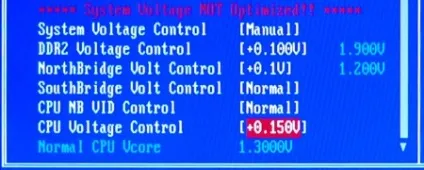

Доступні для регулювання напруги задаються як +0,1 +0,2 +0,3 В до номіналу. Номінальна напруга не вказується, але після їх підвищення результуюче значення відображається збоку. Втім, цифри ці приблизні і можуть трохи відрізнятися від реальних, зокрема, відомо, що деякі плати Gigabyte частенько завищують напругу на пам'яті (на 0,05-0,1 В).

Напруги регулюються в таких межах:

• на CPU в діапазоні від 0,8 до 1,9 В з кроком 0,025 В;
• на пам'яті DDR2 в діапазоні від 1,8 до 2,1 В з кроком в 0,1 В;
• на NorhBridge в діапазоні від 1,1 до 1,4 В з кроком 0,1 В;
• на SouthBridge в діапазоні від 1,1 до 1,4 В з кроком 0,1 В.

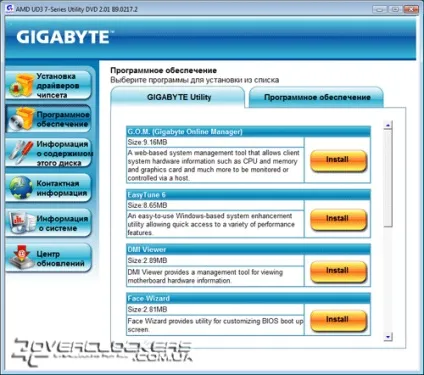

Оскільки плата використовує старий AMD SB700, то ACC вона не підтримує і розблокування ядер у процесорів AMD на ній не можлива. На диску з програмним забезпеченням крім стандартного набору драйвер йдуть такі програми і утиліти:

• Acrobat Reader;
• COREL MediaOne;
• DMI Viewer;
• Easy Tune 6;
• Easy Energy Saver;
• Face-Wizard;
• G.O.M. (Gigabyte Online Manager);
• Kaspesky Antivirus (тріальна версія);
• Norton Internet Security (тріальна версія);
• Q-Share;
• Time Repair;
• Update manager;
• WinZip;
• Xpress Recover 2;
• @BIOS.

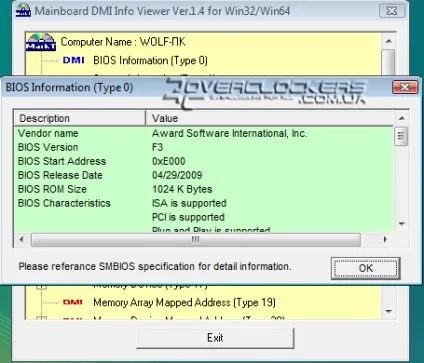

DMI Viewer видає інформацію про материнську плату, системних пристроях, контролерах і т.п.

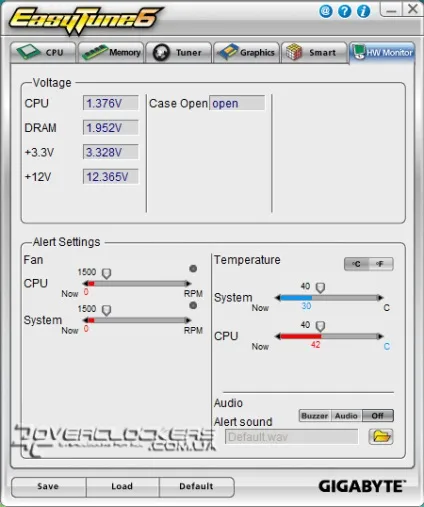

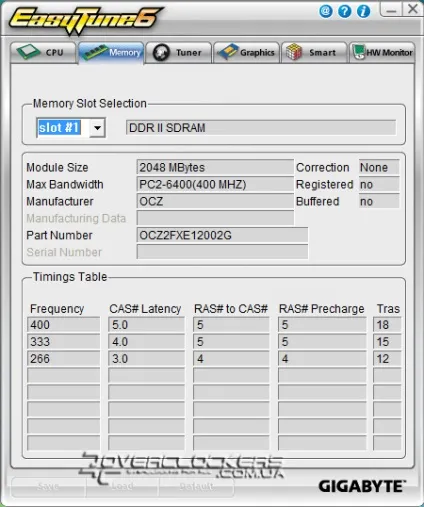

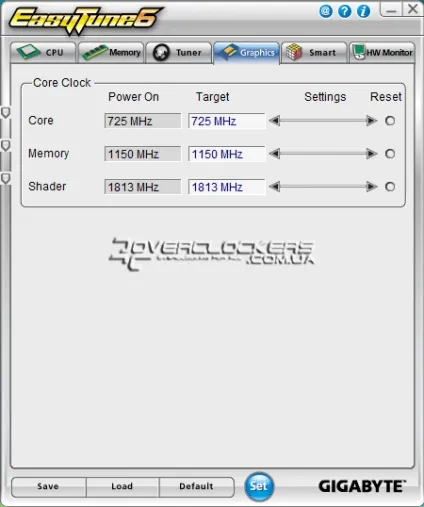

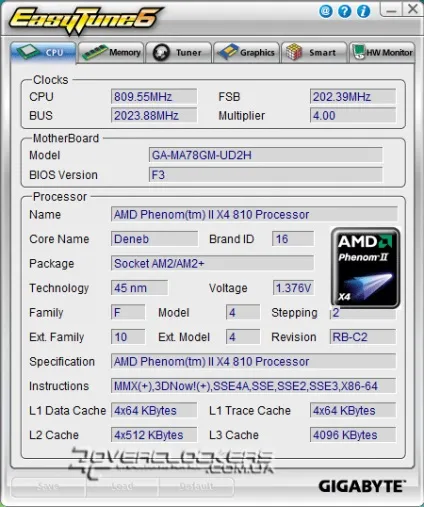

Easy Tune 6 надає користувачеві широкий спектр можливостей з моніторингу системи і її розгону.

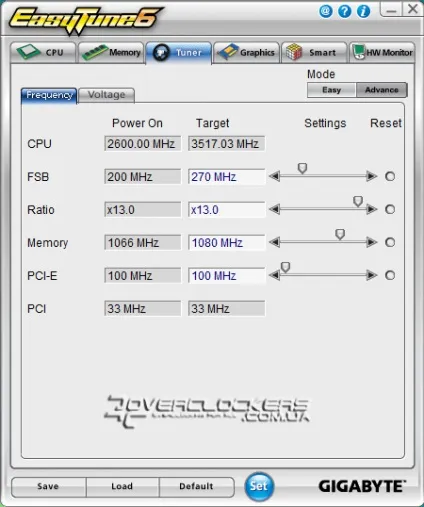

Вкладка Tuner містить налаштування для розгону системи. У режимі Easy є тільки підвищення частоти тактового генератора. Але вже в Advanced крім HT Ref можна змінювати частоту шини PCI-E, окремо регулювати множники на CPU, NB і HT, змінювати частоту пам'яті і підвищувати напруги на цих компонентах. Тобто, по функціональності утиліта нічим не поступається можливостям BIOS.

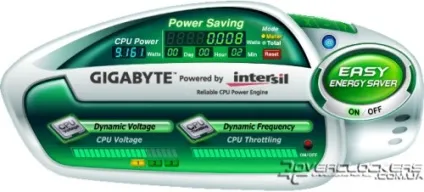

Додаток Easy Energy Saver активує більш економічні режими роботи (крім стандартної технології AMD Cool'n'Quit), керуючи кількістю активних фаз і змінюючи напругу на процесорі. Будь-яких ручних налаштувань для створення більш продуктивних або економічних профілів, як це можливо в утиліті Green Power Center на старших платах MSI, тут немає. У Easy Energy Saver додатково відображається рівень енергоспоживання процесора і кількість зекономленої електроенергії за одиницю часу.

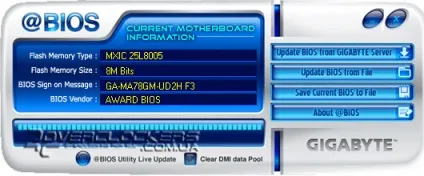

Утиліта @BIOS дозволяє автоматично оновлювати BIOS з Internet або робити це в «ручному» режимі з образу з будь-якого носія.

Пошук новіших версій утиліт і їх оновлення здійснюється за допомогою Update manager.

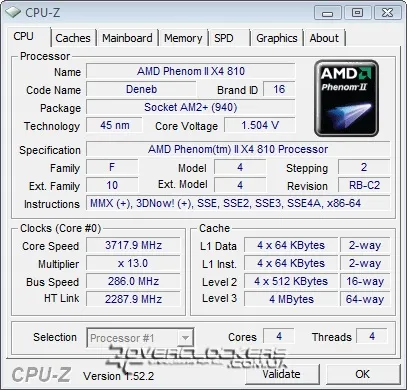

Настав час поглянути і на розгінний потенціал даної плати. Ми використовували два процесори - Phenom II X3 720 BE і Phenom II X4 810, розгін яких виявився не гірше ніж на більш дорогий платі MSI 790FD-GD70. розглянутої нами раніше. Зокрема, чотирьохядерний Phenom II X4 810 стабільно запрацював на 3718 МГц при 1,5 В (на платі MSI 790FD-GD70 цей же процесор був стабільний на 3725 МГц при 1,49 В).

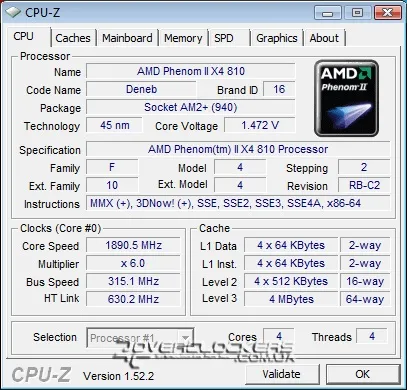

Межею частоти тактового генератора в зв'язці з Phenom II X3 720 BE і Phenom II X4 810 були 315 МГц, що, знову ж таки, не гірше ніж ми бачили у більш «просунутих» плат на базі системної логіки AMD 790 серії (зокрема у MSI 790XT -G45).

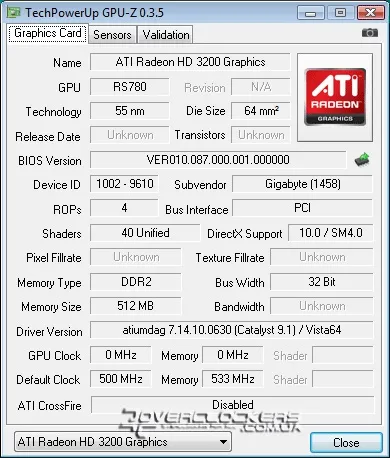

Наскільки ж виросте продуктивність Radeon HD 3200 від двократного підвищення частоти ядра, ми з'ясуємо нижче за результатами нашого невеликого тестування.

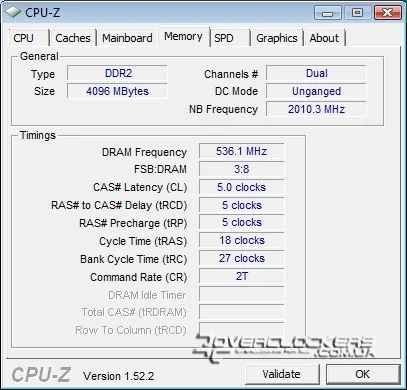

Щодо роботи системи в номінальному режимі, треба відзначити, що плата трохи завищує опорну частоту HT Ref (на 1 МГц), так що частоти NB і пам'яті виявляються трохи вище норми.

А ось чи дає цей мізерний «бонус» якийсь плюс у продуктивності, ми і з'ясуємо нижче, порівнявши продуктивність Gigabyte GA-MA78GM-UD2H з раніше розглянутої платою MSI 790XT-G45.

Результати відображені нижче.

Lavalys Everest Memory Benchmark

У тестах Everest ми бачимо, що плата на базі AMD 790X демонструє кращі результати в швидкості роботи з підсистемою пам'яті. Але різниця (за винятком тесту з копіювання даних) мізерна.

WinRar 3.90 b1

Використовувався вбудований в програму тест продуктивності. Для більш точних результатів він повторювався по п'ять разів.

Вбудований тест продуктивності, повторювався по три рази для кожного процесора.

У програмі Pain.Net використовувався спеціальний PdnBench, який проганяли по п'ять разів. Результати, наведені на діаграмі, є часом виконання бенчмарка (який здійснює різні операції над зображенням) в мілісекундах. Чим менше час виконання - тим краще.

У всіх тестах ми бачимо невелике відставання плати Gigabyte на базі AMD 780G від плати на базі AMD 790X. Але різниця ця майже завжди мінімальна, і проявляється в основному в тестах сильно чутливих до пропускної здатності пам'яті. Так, якщо в архіваторі WinRAR перевага AMD 790X становить близько 2,6%. то в програмі Pain.Net це вже частки відсотка.

ігри

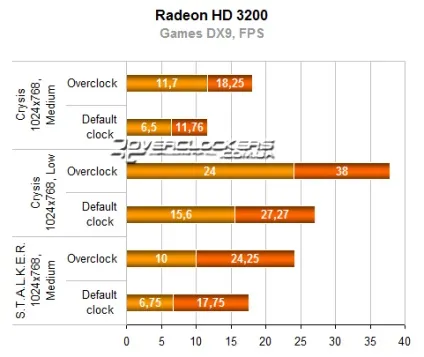

Тест проводився в іграх Crysis і S.T.A.L.K.E.R. Clear Sky в дозволі 1024х768 виключно в середовищі DirectX 9. Для першого додатка використовувався Crysis Benchmark Tool, два рази проганяли стандартний GPU-benchmark, що включає 4 прогону над островом. Тест проводився при низьких і середніх налаштуваннях якості зображення. У S.T.A.L.K.E.R. Clear Sky тестування проводилося за допомогою спеціального бенчмарка, який проганяли два рази для зменшення похибки. Деталізація середня в режимі «Динамічне освітлення».

Так само не можна не відзначити високу якість виробництва самої плати, технологію Dual BIOS, що дозволяє запустити систему в разі пошкодження основного BIOS, поліпшені технології енергозбереження і величезний набір програмних засобів для повного моніторингу системи і розгону з-під операційної системи. Була б у цій плати вартість нижче, ціни б їй не було. А так, ми можемо лише відзначити, що модель хоч і хороша, але за ту ж ціну на ринку є і більш цікаві пропозиції, наприклад, Gigabyte GA-MA785GM-UD2H, що володіє такими ж відмінними характеристиками, але заснований вже на сучасній зв'язці AMD 785G і SB710.
