Привіт, шановні Новомосковсктелі. Сьогодні ми познайомимося з продуктом компанії з більш ніж десятирічною історією, проте, впевнений, малознайомою багатьом з вас. Знайомтеся - SHENZHEN TENDA TECHNOLOGY СO. LTD. або більш коротко - Tenda Technology.

А розглянемо ми бездротовий маршрутизатор W302R цього виробника.

Загальна інформація

В описі моделі зазначено, що W302R - це 300 Мбіт / с (підтримка 802.11n draft 2.0) бездротовий маршрутизатор, бездротова точка доступу, чотирьохпортовий комутатор і мережевий екран в одному пристрої. Взагалі кажучи, виробник досить точно описав функціональність приблизно 90% актуальних пристроїв на ринку. Однак далі ми побачимо, що все-таки свій підхід присутній.

Комплектація. Зовнішній огляд пристрою

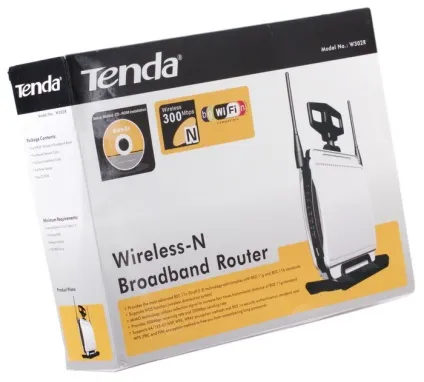

Цікаво, що крім комплектації на коробці вказані якісь мінімальні вимоги.

Після відкриття упаковки виявляємо маршрутизатор, підстава для вертикальної установки, блок живлення в своїй коробці, UTP патч-корд RJ-45 довжиною 1 м, англомовне інструкція (QIG), гарантійний талон, міні-диск з електронними версіями інструкцій і утилітою швидкого налаштування роутера (див. Рис. 1). Необхідно відзначити, що керівництво по експлуатації англомовне і в цілому містить опис налаштувань в web-інтерфейс не даної моделі або не тієї версії.

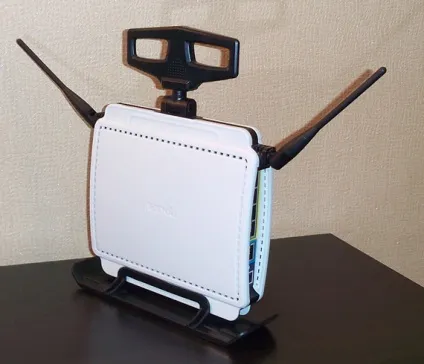

Зовні W302R виробляє цікаве враження: білі боковини і чорні внутрішній шар і зовнішні «органи» виглядають оригінально. Особливе захоплення викликає прилад, встановлений вертикально на підставу: виникають досить виразні асоціації з області робототехніки (див. Рис. 2). Безперечно, дизайн неоднозначний і впишеться не в будь-який інтер'єр, але виглядає модель цікаво.

На інформаційній панелі розташовані зліва направо 8 «віконець» світлодіодів роботи приладу:

• LAN4-1 - режими роботи клієнтів внутрішнього сегмента мережі,
• WAN - режим роботи підключення до зовнішньої мережі,
• WLAN - режим роботи бездротової частини,
• SYS - індикатор роботи пристрою (миготіння означає, що пристрій працює нормально),
• POWER - індикатор живлення пристрою,
• кнопка швидкого налаштування захищеного бездротового з'єднання WPS з LED-підсвіткою,
• найменування моделі пристрою (див. Рис. 3).

Не сподобалося, що виробник порахував гнізда для настінного кріплення надлишком, а адже деякі користуються такою можливістю. Виходить, що даний тип кріплення пристрою без втручання в конструкцію неможливий.

На комутаційної панелі зліва направо розташовані: роз'єм підключення комплектного адаптера харчування, кнопка Reset, порт WAN - для підключення до зовнішньої мережі та інтернету, роз'єми підключення дротових мережевих клієнтів LAN1-LAN4 (див. Рис. 5).

Маршрутизатор обладнаний двома поворотними незнімними антенами, розташованими на інформаційній та комутаційної панелях, третя антена в формі поворотною «ручки» знаходиться на бічній панелі між ними.

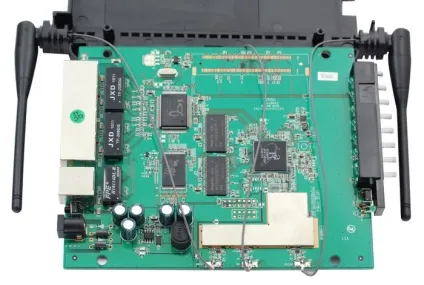

Розглянемо внутрішній устрій. У приладі варто чіпсет Ralink RT2880, об'єднаний з MIPS-процесором і радіопередавачем RT2820 (судячи по можливості працювати в діапазоні 2,4 ГГц), 4 МБ флеш-пам'яті. Також можна побачити дві мікросхеми оперативної пам'яті Hynix HY57V641620FTP-7 DRAM по 64 Мбіт (8 МБ).

Не стало приємним відкриттям наявність чіпа компанії IC Plus Corp. IP175C, відповідального за Ethernet-частина, тому як підтримує він тільки 10/100 Мбіт / с LAN.

C одного боку, це дивно - роутер заявлений як підтримуючий до 300 Мбіт / с (по бездротовому з'єднанню), однак на сайті виробник скромно уточнює для старшої моделі, що пропускна здатність з WLAN на LAN 93 Мбіт / с, з WLAN на WLAN - 93 Мбіт / с. Для даної моделі таких даних немає, але є загадкова рядок «Максимальна кількість клієнтів» (Maximun Access Clients - на оригінальному ресурсі) і там теж таємниче число 93М. Припускаємо, що хто-то что-то не так зрозумів.

Web-інтерфейс

Виробник комплектує пристрій утилітою для основної настройки. Незважаючи на те, що програма англомовна, вона дозволяє зручно в покроковому режимі налаштувати доступ до інтернету, а також безпечну бездротову мережу навіть людям малознайомим з цим обладнанням. Хочеться відзначити, що в програмі можна включити фонове супроводження - і під спокійну музику приємний жіночий голос розповість про компанії. Взагалі кажучи, більшості користувачів можна обійтися тільки цим інструментом.

Насамперед відзначимо, що інтерфейс англійською мовою, це не всім зручно. Колірна гамма - та ж, триколірна, вироблений єдиний стиль у всьому і це похвально.

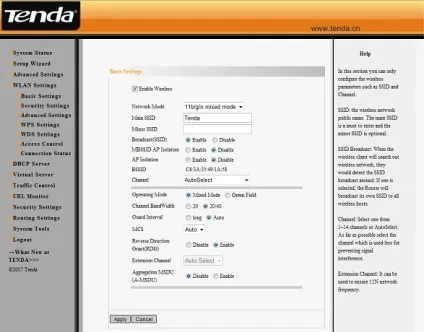

Основне вікно являє собою панель, розділену на чотири області (див. Рис. 7). У верхній частині розташовується логотип виробника, зліва знаходиться список доступних опцій для пристрою, в центрі - відповідне обраному в списку основне вікно з настройками, а праворуч - панель допомоги з коротким описом вмісту основного вікна.

Коротко познайомимося з представленими пунктами, так як всі пристрої даного типу мають приблизно одним набором можливостей і параметрів для їх налаштування. Однак, скажімо пару слів і зауважень.

Другий пункт - Setup Wizard - служить для швидкого налаштування інтернет-доступу, що надається вашим провайдером, у вигляді окремого «майстра». Підтримуються наступні настройки: ADSL Virtual Dial-up (via PPPoE), Dynamic IP (via DHCP), Static IP, L2TP, PPTP, аутентифікація 802.1X. Якщо Вам важко у визначенні типу підключення, виробник подбав про це: кнопка Autodetect. В цілому в цій частині проблем виникнути не повинно.

Пункт Virtual Server містить наступні підпункти: Single Port Forwarding (перенаправлення трафіку окремого порту - до 10 правил), Port Range Forwarding (перенаправлення трафіку діапазону портів - до 10 правил), Port Trigger (порт-перемикач працює з нюансом - зовнішній сервер буде підключений до останньому звернувся клієнту до порту-перемикача), ALG Service (підтримка протоколів FTP, TFTP, PPTP, IPSec, L2TP), DMZ Settings, UPnP Settings (включення / вимикання).

Під час налаштування маршрутизації (пункт Routing Settings), варто сказати, проявилася проблема - поставити можна до 16 маршрутів, що може бути недостатньо, але в процесі перевірки пристрій відмовлялося видаляти останні сім маршрутів зі списку. Допоміг лише повернення до заводських налаштувань і персоналізувати пристрій заново.

В пункт System Tools винесені організаційні налаштування пристрою. Налаштування часу і дати (Time Settings), настройка DDNS. збереження / повернення до установок (Backup / Restore), «прошивка» прошивки пристрою (Upgrade), повернення до заводських налаштувань (Restore to Factory), перезавантаження пристрою (Reboot), зміна заводських пароля доступу і логіна (Change Password).

Журнал System Log експортувати в зовнішній файл можна, та й нема чого - інформації мало, і вона практично марна. Цей пункт зроблений, скоріше, «для галочки».

Web-інтерфейс залишив двояке відчуття, тому що він швидкий - настройки застосовуються за кілька секунд, досить багато налаштувань, але при цьому недружній до користувача, а місцями просто складається відчуття недопрацьованого продукту. Панель системної інформації (пункт System Status) була здебільшого марною, призначення деяких функцій в настройках ніде не описується. При перевірці максимальної кількості маршрутів в налаштуванні (пункт Static Route) не можна було видалити останні сім (!) Маршрутів. Допомогла тільки перезавантаження пристрою із заводськими параметрами. Існуючий тайм-аут заважає при роботі з пристроєм, необхідна його настройка.

тестування продуктивності

Отже, проведемо кілька вимірів пропускної здатності пристрою. Як оточення об'єкта тестування використовувалася середньостатистична квартира. Налаштування безпеки: внутрішній Firewall включений, NAT включений. Режим бездротового підключення: 802.11b / g / n mixed, тип аутентифікації WPA2-Personal, алгоритм шифрування AES.

У тестуванні використовувалися:

• LAN-адаптери - Marvell Yukon Gigabit Ethernet Controller, Realtek Gigabit Ethernet NIC;
• Wi-Fi-адаптер - Tenda W322U v2.0 (300 Мбіт / сек після настройки в реєстрі), Intel PRO / Wireless 2200BG (54 Мбіт / сек).

Заміри швидкості представлені у вигляді таблиці типів з'єднань і нижченаведеного графіка. Проводилось від трьох до п'яти вимірів по кожному типу. Вибирався кращий результат. Як інструменти використовувалося ПО Ixia Chariot, а також утиліта NetWorx.

Таблиця № 1. Максимальна продуктивність мережі в односторонньому / двосторонньому режимах

Бездротовий сегмент мережі працював по специфікації 802.11n (300 Мбіт / с). Перевірка з'єднання між двома бездротовими клієнтами не проводилася, так як граничні значення передачі даних в такому поєднанні будуть виразно нижче, ніж в зв'язці з проводовим адаптером. Треба сказати, що в режимі 802.11g (54 Мбіт / с) продуктивність мережі становила 21-22 Мбіт / с, що дуже непогано. Дані значення досягалися при відсутності перешкод у вигляді залізобетонних стін на відстанях до 5 метрів.

Суб'єктивно рівень сигналу сильний - в будь-якій точці квартири даний показник не опускався нижче значень «добре» за п'ятибальною шкалою Windows.

Пристрій однозначно цікаве, але от реалізація програмної частини здалася сирої і незручною, особливо що стосується розташування і роботи налаштувань в web-інтерфейсі. Відсутність адекватної документації або допомоги теж не додає ефективності на цьому етапі спілкування з роутером. Є проблеми і з функціонуванням моделі - так, наприклад, спроба налаштувати з'єднання з ноутбуком Dell Latitude D505 при використанні WEP-шифрування не вдалася, але при використанні WPA1 і WPA2 ніяких проблем не виникло. Деякі пристрої підтримують тільки застаріле WEP-шифрування і це може стати джерелом проблеми.

При цьому відзначимо, що працює Tenda W302R стійко, пристрій не «зависає» в звичайному режимі і мимоволі не перезавантажується. Параметри буде застосовано досить швидко, налаштована бездротова частина працює впевнено.

• цікавий дизайн;
• якісні матеріали та збирання;
• стійка робота;
• підтримка всіх основних стандартів для підключення до інтернет;
• суб'єктивно хороша потужність сигналу і покриття;
• хороші швидкісні характеристики;
• підтримка 802.11n draft 2.0 до 300 Мбіт / с.

• немає нормальної документації;
• не передбачений настінне кріплення;
• web-інтерфейс неінтуітівен і незручний, є проблеми з його роботою, залишається відчуття нестачі налаштувань;
• ненастраіваемий тайм-аут при роботі з web-інтерфейсом;
• є деякі проблеми з бездротовою сумісністю при використанні WEP;
• журнал подій марний;
• обмежена кількість можливих маршрутів та проблеми в цій частині.
