Оформлення розрізів будівель

Розрізи зображуються у вигляді перетину вертикальної площиною, що проходить, як правило, через віконні і дверні прорізи. Розрізи виконуються так, щоб з достатньою ясністю виявити об'ємно-просторове і конструктивне рішення будівлі, високу координацію всіх його елементів. Розрізняються поздовжній і поперечний розрізи, в разі необхідності виконують місцеві розрізи з метою виявлення особливостей архітектурно-інженерного рішення проектованого об'єкта.

Розрізи виконують між конструктивними елементами, останні можна розсікати поперек (крім колон). Напрямок погляду для зображення розрізів слід приймати за планом знизу вгору і справа наліво. У назвах креслень пишуть: «Розріз 1-1», «Розріз 2-2». На розрізах показують всі конструктивні елементи, розташовані в межах січної площини і безпосередньо за нею (рис. 1).

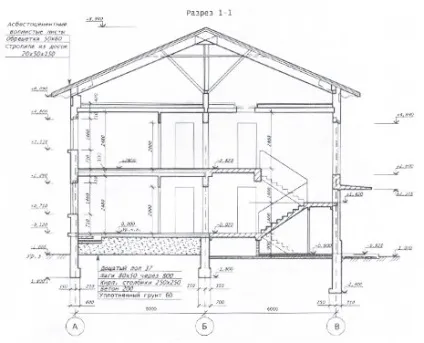

Рис 1. Приклад оформлення розрізу будівлі.

Всі конструктивні елементи обводять основною лінією.

На кресленнях розрізів наносять:

- координаційні осі,
- відстань між ними і прив'язку зовнішніх стін до крайніх координаційних осей.
- вертикальні ланцюжка розмірів, що включають товщину перекриттів і висот приміщень,
- вертикальні розміри віконних прорізів і т.д.
- горизонтальні ланцюжки розмірів,
- позначки рівня чистої підлоги приміщень і низу настилів перекриттів, зовнішніх елементів стін, землі,
- склад перекриттів і покриттів із зазначенням назв, що становлять їх конструкцій і матеріалів.

Призначення архітектурних розрізів - зображення композиційно- просторового рішення будівлі і його зв'язку з навколишнім середовищем. Тому елементи, що потрапили в перетин, в розрізах можна показати умовно. В цьому випадку площині перетинів найчастіше заливають чорною тушшю. Однак якщо плани вирішені в іншій техніці (розлучена туш, колір і т.д.), то при виконанні використовують ті ж прийоми, що і при виконанні планів.
Все, що знаходиться за площиною перетину - вікна, двері, елементи внутрішньої обробки, обладнання та меблі - обводять тонкою чорною або кольоровою лінією відповідно до стилю виконання планів.

Якщо розрізи виконуються в масштабі, то площину перетину залишають білою, а інтер'єр, як головний елемент розрізу, виконують в чорно-білій графіці (рис. 2) однотонної відмиванням або поліхромно, застосовуючи акварель або, що більш сучасно, темперу або гуаш. При цьому зображення інтер'єру може бути і площинним, і об'ємним.

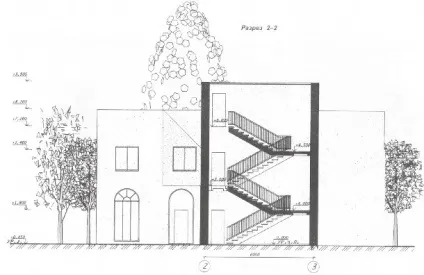

Мал. 2. Приклад оформлення розрізу будівлі.

Мал. 3. Приклад оформлення розрізу будівлі котеджу.

Мал. 4. Архітектурний розріз будівлі.

Мал. 5. Конструктивний розріз будівлі.

Якщо інтер'єр приміщення зображують об'ємно, на кресленні будують тіні, падаючі від нього при прямому або розсіяному світлі (цей принцип застосовують вкрай рідко). Найбільш поширеним є прийом перспективного зображення тієї частини інтер'єру, яка знаходиться за площиною перетину.
На архітектурних розрізах не показують фундаментів, а рівень землі, що потрапила в розріз, позначають суцільною товстою лінією.

У розрізі при простановке розмірів виносять основні координаційні осі, а висотні рівні позначають відмітками. На кресленнях розрізів виконують антураж - природне або архітектурне оточення відповідно до загальної композицією і графічним рішенням всіх креслень проекту.

У навчальних кресленнях об'єднують деякі властивості конструктивних і архітектурних розрізів, одночасно зображуючи на кресленні потрапили в перетин конструкції і елементи інтер'єру. У цьому випадку повинні бути проставлені всі необхідні розміри і позначки.

Розміри і позначки проставляються зовні і всередині розрізу.

книга: Художньо-графічне оформлення архітектурно-будівельних креслень.
