«Як правильно обжати кабель для з'єднання комп'ютера з роутером або свіч»
Отже, завдання з'єднати комп'ютер з роутером або свіч. При собі мати кабель UTP-5 (7-ми жильна кручена пара) потрібної довжини і два коннектора RJ-45. Для того що б процедуру прискорити непогано так само мати в арсеналі універсальні обтискні кліщі.
Ну якщо таких немає, доведеться озброїтися викруткою і терпінням.
Поїхали.
Спочатку необхідно рівно відрізати кабель. Навіть якщо старий зріз добре виглядає, цілком можливо, що під оболонку проникла волога або бруд. Бажано пожертвувати 5 сантиметрами, ніж ще раз переробляти.
Для установки роз'єму потрібно звільнити від оболонки приблизно половину дюйма (1,25 см) провідників. Більшість обтискних інструментів мають для цього спеціальне пристосування - пара лез і обмежувач. Потрібно вставити кінець кабелю до упору, і надрізати ізоляцію. Саме надрізати, а не прорізати - важливо не пошкодити жили кабелю. Саме тому я часто використовую маленькі ножиці.
Для сортування провідників неминуче доведеться розплітати пари. Це потрібно робити на мінімальну довжину (за стандартом не більше ніж на 1,25 см), як можна менше порушуючи структуру пар, геометричні розміри і крок повиву не задіяні в роз'ємі частини кабелю.
Після того, як провідники будуть рівно покладені, і випрямлені, потрібно вирівняти край - трохи підрізати на одну довжину.
В принципі, немає ніякої різниці, яка з пар кабелю буде підключена до передавача мережевого адаптера. а яка до приймача. Головне, що б були підключені саме пари, а не провідники з різних пар.

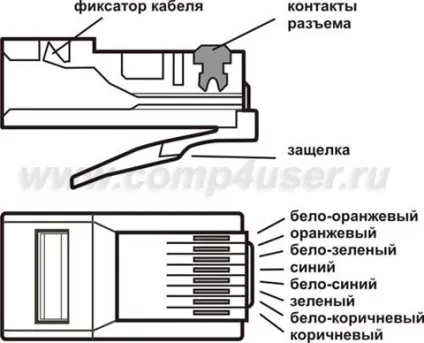

Можна помітити, що пари підключаються до наступними контактами - 1-2, 3-6, 4-5, 7-8. У 10 / 100baseT використовується тільки перші дві пари контактів - 1-2 і 3-6, інші є резервними. Якщо використовується 2-х парний кабель, то підключати пари потрібно саме до цих контактам, залишаючи решту вільними.
Вставляти провідники в роз'єм потрібно плавно і не поспішаючи, повернувши коннектор на себе стороною де немає засувки. Кожна жила повинна потрапити в свій паз усередині RJ-45, і дійти до упору. Процес зручно контролювати через прозорий корпус роз'єму (при необхідності можна використовувати лупу). Якщо який-небудь провідник не пройшов до кінця, потрібно витягнути кабель цілком з роз'єму і повторити процес.
Далі потрібно якомога глибше засунути в корпус роз'єму край оболонки кабелю. Принаймні, він має заходити «за» фіксатор, що б після обтиску утримуватися останнім.
Перед обтиском бажано ще раз переконатися, що всі жили і оболонка кабелю знаходяться на призначених місцях. Після цього можна вставити роз'єм в гніздо на інструменті, і в один рух (але плавно), провести обтиск. При цьому гострі кромки контактів переріжуть ізоляцію, і забезпечать надійний контакт. А фіксатор буде втоплений всередину корпусу, додатково закріплюючи кабель.
Роз'єм готовий. Перед використанням його бажано оглянути, звертаючи особливу увагу на стан контактів. Всі вони повинні виступати з корпусу на рівну висоту.
Що робити якщо обтискних кліщів немає, як я вже говорив треба взяти викрутку. І на останньому етапі треба втиснути кожен контакт на коннекторе до упору. Робити це треба впевнено сильним швидким натисканням. Наконечник викрутки не повинен бути товстим, інакше нічого не вийде.
Для додаткового захисту кабелю від механічних пошкоджень, близько роз'єму може бути використаний захисний ковпачок. Проста і дешева міра, якої, на жаль часто нехтують. Правда, з нею буває дуже незручно виймати коннектор з гнізда мережевої плати.
