несучий профнастил

Несучий профнастил абсолютно справедливо вважається самим практичним і універсальним для будівництва широкого спектру тимчасових і капітальних споруд.

Марки несучого профнастилу

Чи знаєте ви? Нерідко в каталогах профнастилу можна зустріти маркування НС, що позначає несуче-стіновий профлист. У такого матеріалу дещо менша висота хвилі, в порівнянні з класичним несучим, і застосовувати його рекомендується лише для конструкцій, навантаження на які буде не дуже велика.

Крім букв, маркування профлиста містить ще й цифри, зазвичай організовані в одне або два числа. Перше число позначає висоту хвилі в міліметрах, а друге, що йде через дефіс, - корисну ширину листа. У порівнянні з іншими різновидами профнастилу, несучі марки виготовляються з більш товстої сталі (не менше пів міліметра), мають велику жорсткість (за рахунок додаткових поздовжніх виїмок), а також велику висоту гофри (в середньому, вона становить 44-114 мм).

Пропонуємо подивитися, як відбувається виробництво профнастилу Н114 - марки з максимальною висотою гофри:

Залежність маси несучого профнастилу від марки і товщини стали для найбільш популярних різновидів матеріалу представлена в наступній таблиці.

Технічні характеристики несучого профнастилу

Зрозуміло, що чим більше висота гофри профнастилу і чим товще сталь, з якої він виготовлений, тим більше навантаження даний матеріал здатний витримати. Підвищити стійкість профлистов і конструкцій, які з них споруджені, допомагають також спеціальні канавки, жолобки і додаткові вигини, які розміщуються на верхній і бічний сторонах класичної трапеції, а також в проміжку між ними.

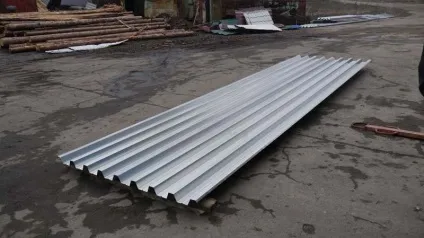

Як виглядають ці канавки і вигини, можна подивитися на прикладі профнастилу несучого Н75:

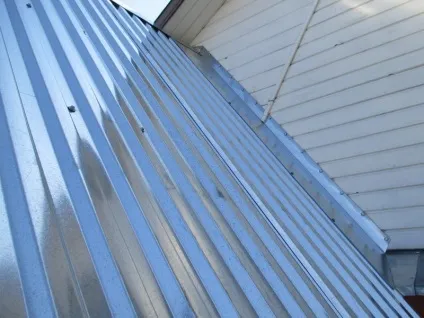

Навантаження, яку може витримати покрівельний несучий профнастил, залежить від розрахункової схеми укладання листів, яка може бути однопрогоновою, двопрогінній, трёхпролётной і четирёхпролётной. Нижче представлена таблиця гранично допустимих навантажень для найпопулярніших марок несучого профнастилу для покрівлі.

Товщина листа, мм

Граничне навантаження, кг / м²

Примітка. Профнастил з великою висотою гофри, як правило, має більш коротку довжину профілю, тому для монтажу несучого профнастилу таких марок четирёхпролётная схема укладання не використовується.

Застосування несучого профнастилу

У побутовому, а в особливості, в промисловому будівництві несе профнастилу можна придумати безліч варіантів використання, проте всі вони, так чи інакше, будуть зводитися до п'яти основних:

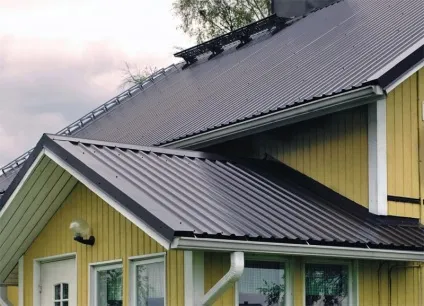

Покриття покрівель великопрольотних будівель (наприклад, ангарів), до яких пред'являються підвищені вимоги по питомим навантаженням
Пристрій незнімної опалубки
Установка міжповерхових перекриттів
Монтаж огорож підвищеної міцності (воріт, хвірток)
Будівництво малих архітектурних форм - великовантажних контейнерів, торгових павільйонів, складів, гаражів і кіосків

Універсальної маркою профнастилу для зведення опалубки, влаштування перекриттів між поверхами, будівництва огороджувальних елементів і виробництва покрівельних робіт вважається профнастил Н 57. Будівельники цінують його за оптимальне поєднання ціни та якості, що несуть характеристик і ширини покриття - недарма більшість розрахунків несучих здібностей при будівництві об'єкта виконується, взявши за основу саме цю марку профлиста.

Професіонали в галузі промислового будівництва в якості основи під мембранну покрівлю, для покриття виробничих приміщень і ангарів, для зведення монолітних перекриттів і незнімної фундаментної опалубки використовують марки профнастилу Н60 і Н75. Знаходиться застосування цим різновидам профлиста і в приватному будівництві - наприклад, коли необхідно звести паркан або дах підвищеної міцності.

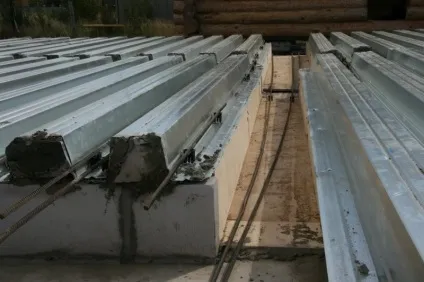

Технологія незнімної опалубки в перекриттях під профнастил

Все сучасне будівництво розвивається в напрямку збільшення швидкості зведення житла за умови його невисоку вартість. У свою чергу, передові інженерні технології також не стоять на місці, і націлені на якомога більшу спрощення процедури будівництва без шкоди якості зведених конструкцій. Саме тому справжньою знахідкою стало використання несучого профнастилу в якості незнімної опалубки для влаштування міжповерхових перекриттів.

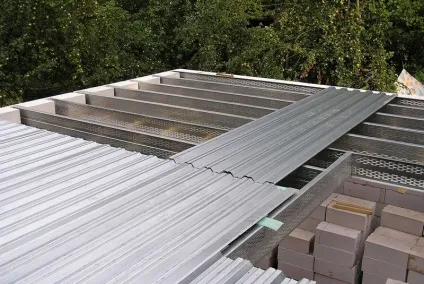

Дана технологія дійсно дуже проста: на балки перекриття методом суцільного настилу укладаються листи металопрофілю, і вже на них заливається шар бетону. Ось основні переваги такого методу:

Економія часу та коштів (немає необхідності використовувати складну підйомну і транспортувальну техніку, як у випадку з залізобетонними плитами перекриття)
Гнучкість проектування та втілення в життя архітектурних проектів (профлист легко підкоряється необхідності зміни форми і розмірів)
Зменшення трудовитрат (потрібно менше часу і людської праці)
Міцність (профнастил виступає в ролі листової арматури)
Економія матеріалів (для сталевих балок перекриття економія становить 16%)
